一、60Pin高密度极细同轴线束，面向高速设备内部互连

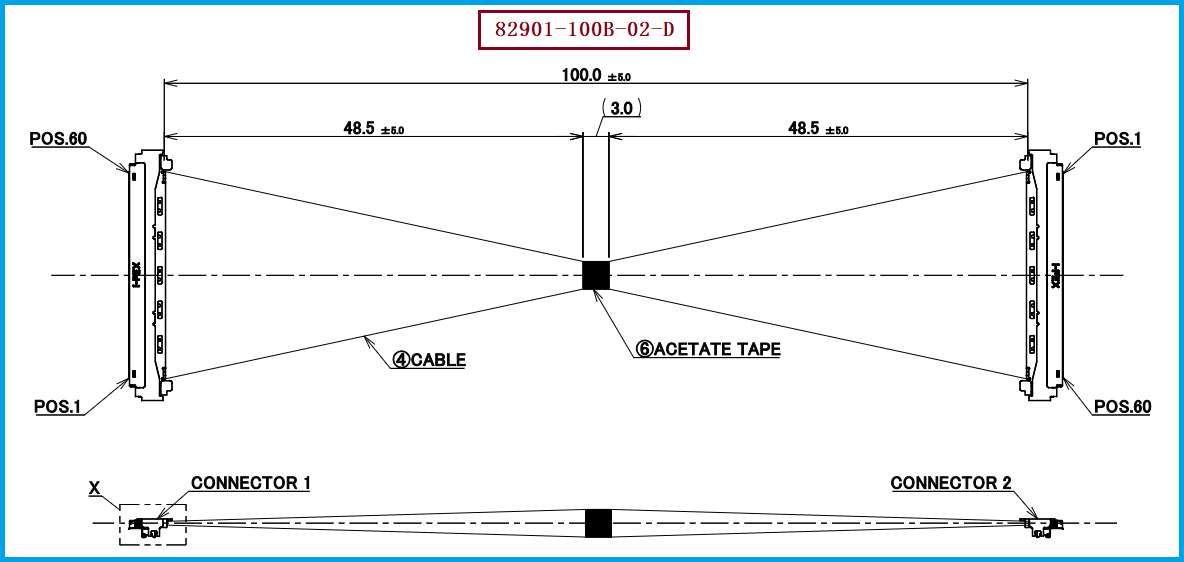

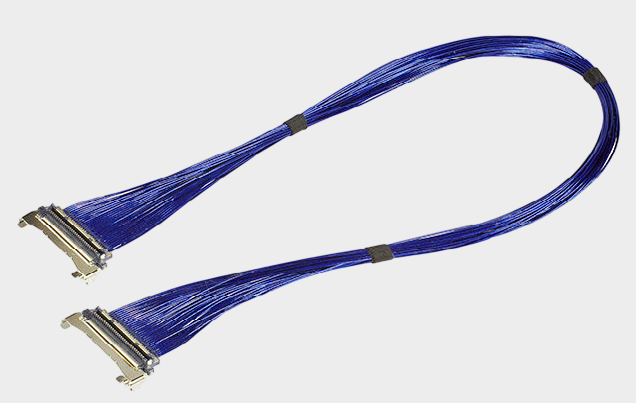

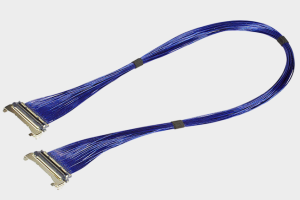

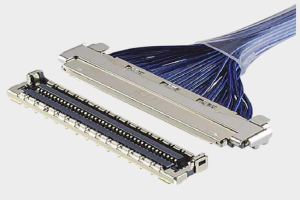

在高速电子设备不断向小型化、高密度化发展的背景下，极细同轴线束凭借较好的高速信号传输与抗干扰特性，越来越多地应用于设备内部高速互连。此次介绍的产品为 I-PEX CABLINE-UM系列 60Pin极细同轴线束，产品料号为 I-PEX 82901-100B-02-D，官方资料对应规格为 60Pin、Micro-Coaxial极细同轴线、40AWG、L=100mm、1-N Pin Assignment。从连接器配套来看，该方案使用的线材端连接器型号为 20878-060T-01，属于CABLINE-UM 60Pin Plug Housing，适配的Micro-Coaxial线材规格包含 40AWG。CABLINE-UM连接器采用 0.4mm Contact Pitch、Vertical（Right Angle）结构，配合高度为 2.2±0.15mm，并具有ZenShield®全屏蔽及多点接地设计，同时配备机械锁扣，有利于满足高速信号、高密度布局以及设备内部连接可靠性的需求。

二、极细同轴线束国产替代方案如何评估？工程师和采购不能只看“能不能做”

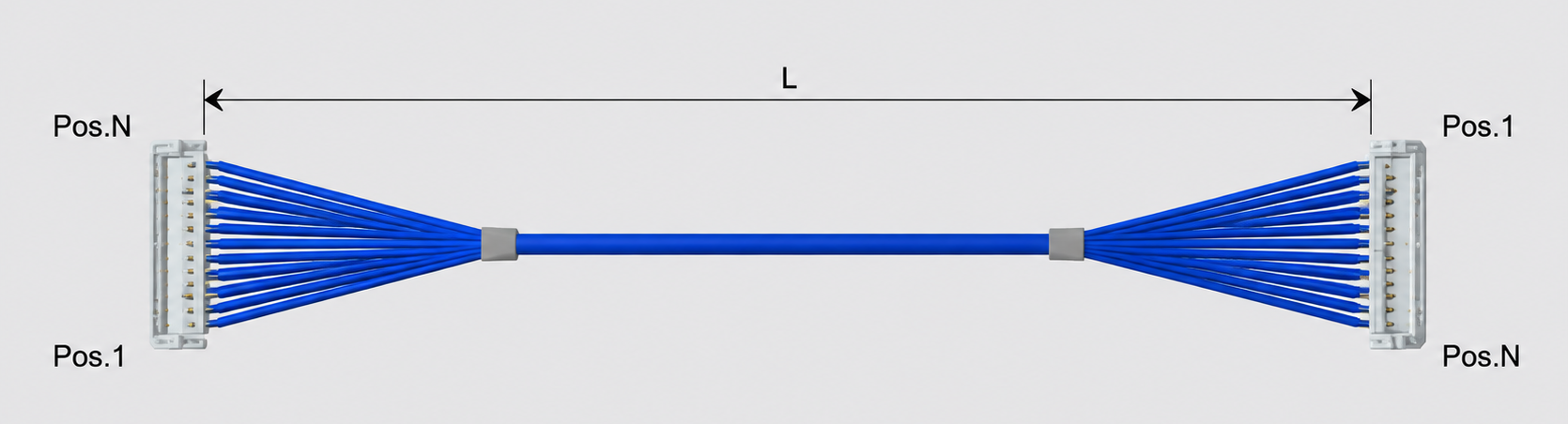

对于 I-PEX 82901-100B-02-D这类极细同轴线束而言，判断国产替代是否可行，不能简单理解为“连接器型号一样、线长一样就可以替换”。工程师在评估替代方案时，应重点关注Pin数量、Pin Assignment、线材规格、线长、连接器结构、端子位置、屏蔽结构以及高速信号完整性等因素；尤其需要确认原方案为60Pin、40AWG和100mm、1-N的组合，避免将同系列的1-1产品误认为可以直接替换。I-PEX官方资料明确列出了60Pin、40AWG、100mm、1-N的82901-100B-02-D，同时还存在60Pin、40AWG、100mm、1-1的83043-100B-01-D，因此替代开发时必须按照实际线位定义进行一一对应。 对采购人员而言，则可以进一步从供货周期、国产化程度、批量成本、样品验证、量产一致性以及长期供应能力等维度进行综合评估。也就是说，一款真正有价值的国产替代线束，不只是外观相似，而是要做到机械连接、电气性能和生产一致性的综合匹配。

三、选型和兼容与替代方案参考及建议

针对 I-PEX 82901-100B-02-D的替代开发，建议工程师首先按照原产品的核心规格建立基准，即 60Pin＋40AWG Micro-Coaxial＋100mm＋1-N，并确认线材端连接器为 20878-060T-01，连接器间距为 0.4mm。CABLINE-UM平台官方资料显示，该系列支持30、40、50、60、70Pin，并支持AWG36、38、40、42、44等Micro-Coaxial规格，但不同线径对应的电流能力及阻抗条件不同，因此不能仅以“都是极细同轴线”作为替代依据。 对于高速应用，还应结合实际系统进行信号完整性验证，因为I-PEX将40Gbps/lane PAM3以及USB4、Thunderbolt 5、DisplayPort等列为Reference Only，不能直接将平台参考性能等同于某一具体线束在整机中的最终性能。 在实际国产替代项目中，可以按照“原型号参数确认→连接器及线材匹配→样品打样→尺寸与装配验证→电气/高速性能验证→可靠性测试→小批量试产→量产导入”的思路推进。我们公司可提供：I-PEX 82901-100B-02-D兼容替代线束方案，可围绕60Pin、40AWG、100mm及对应连接器配置进行极细同轴线束的国产替代开发，为工程师提供样品验证和量产导入所需的线束制造支持。

四、从研发验证到批量采购，国产替代更关注长期稳定供货

对于研发部门而言，82901-100B-02-D替代项目的核心并不是单纯复制一根线束，而是确保替代产品能够在原设备结构和应用环境中稳定工作；对于采购部门而言，则更加关注产品能否从“样品可用”进一步进入“批量稳定供应”。因此，在选定国产替代供应商时，建议重点考察其极细同轴线束加工能力、40AWG超细线材处理能力、60Pin高密度端接能力、连接器装配一致性、长度及尺寸控制能力以及批量生产能力。CABLINE-UM本身采用0.4mm间距、ZenShield®全屏蔽、多点接地和机械锁扣设计，属于对精密加工及装配一致性具有较高要求的高速连接方案。 对于采购端，可以将原厂料号 I-PEX 82901-100B-02-D作为对照基准，与国产替代样品从结构尺寸、连接器匹配、线序定义、线材规格和实际高速应用表现等方面进行验证，再结合交期、价格和供应稳定性确定最终导入方案。对于需要进行国产化替代、第二供应商开发或成本优化的项目，这种基于原型号规格进行逐项验证的方式，比单纯按照产品外观进行替代更加可靠。

五，总结

总体来看，I-PEX 82901-100B-02-D是一款CABLINE-UM系列 60Pin、40AWG Micro-Coaxial、100mm、1-N极细同轴线束，其配套线材端连接器型号为 20878-060T-01，连接器采用0.4mm间距、高密度结构，并具备全屏蔽、机械锁扣等设计特点。 对于希望实现国产替代的企业，真正的评估重点应从“型号对应”进一步延伸到结构兼容、电气性能、高速信号完整性、可靠性、制造一致性和持续供货能力。我们公司专注于极细同轴线束的生产制造，可针对 I-PEX 82901-100B-02-D提供兼容替代线束开发与制造方案，帮助客户在研发验证、国产替代、第二供应商导入及批量采购等场景中实现更加灵活的供应选择。

我是【线束线缆组件品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：王先生 18013280587（微信同号）。
