一、I-PEX 82688-100B-01-D产品概述

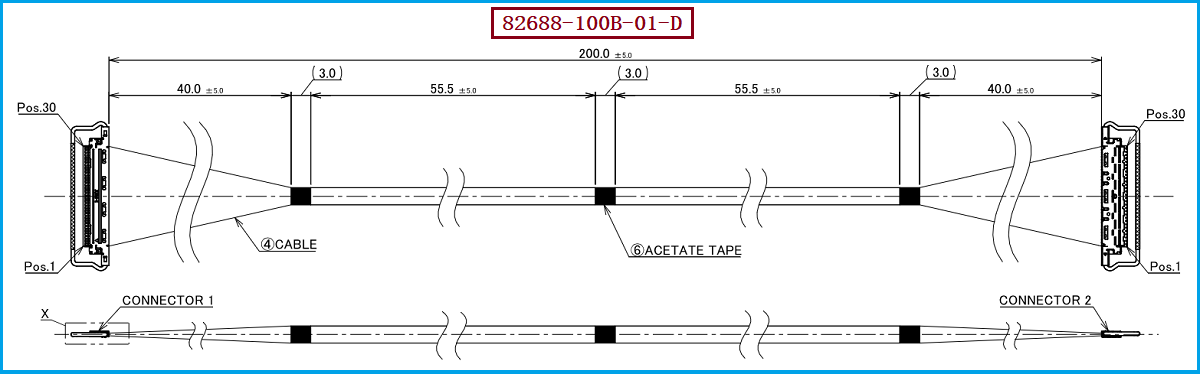

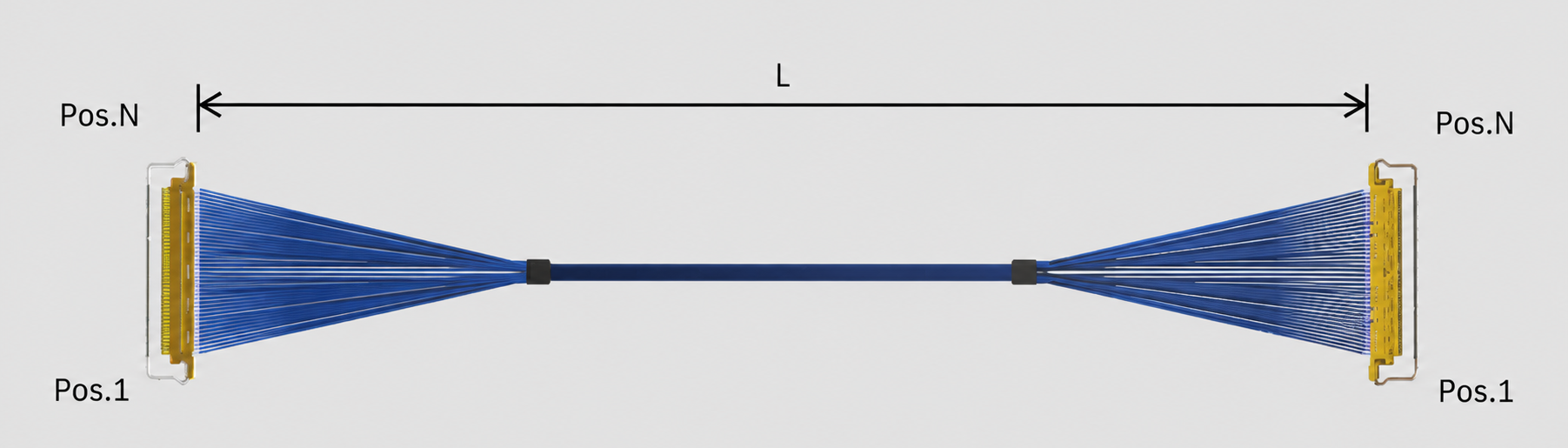

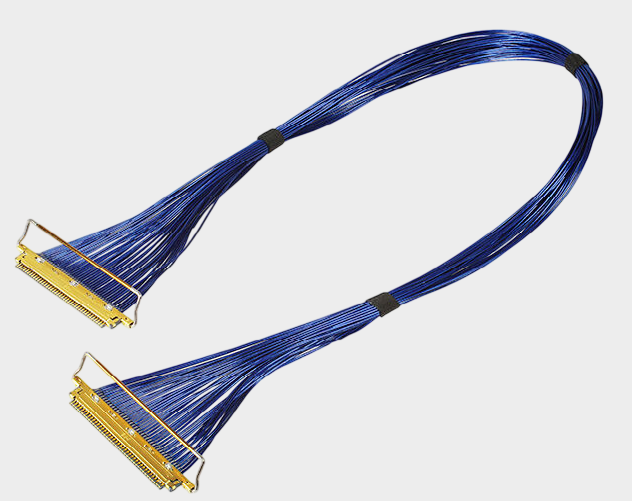

在笔记本电脑、显示设备、工业视觉、AI设备及其他高密度电子产品中，设备内部连接空间越来越紧凑，对线束的小型化、高速传输能力及连接可靠性提出了更高要求。I-PEX 82688-100B-01-D是一款基于CABLINE®-VS系列连接方案的30Pin极细同轴线束产品，对应图纸编号为82688C0，采用40AWG Micro-Coaxial Cable（极细同轴线），线束长度为200±5mm，属于两端连接的1-1结构。该线束配套使用的线材端连接器型号为20454-230T，连接器采用0.5mm Pitch设计及水平对插结构，并配备机械锁扣，有利于满足高密度设备内部空间及稳定连接需求。对于工程师而言，该产品的重点不仅是30Pin、40AWG和200mm这些基础参数，还包括线材、连接器、端接结构及高速信号传输性能之间的整体匹配；对于采购人员而言，明确完整料号82688-100B-01-D，则有利于进行原厂产品识别、替代供应商开发及后续采购管理。

二、40AWG极细同轴线束：小型化与高速传输的综合方案

40AWG线材具有较小的外径和较高的布线灵活性，因此非常适合应用于笔记本电脑、显示模组及其他空间受限的电子设备内部连接。对于30Pin的高密度线束而言，采用40AWG极细同轴线可以在有限空间内实现多通道信号连接，同时通过同轴结构降低不同信号通道之间相互干扰的风险。I-PEX CABLINE®-VS系列本身定位于高密度、高速传输应用，其连接器采用0.5mm间距设计，适用于Micro-Coaxial Cable，并支持多种线规，其中包括40AWG。需要特别说明的是，连接器系列资料中的高速性能展示是在特定测试条件下进行的，因此不能仅凭系列产品宣传数据直接认定某一具体长度、具体结构的82688-100B-01-D线束在实际设备中一定能够达到相同的高速传输性能。对于需要进行国产替代的工程项目，更合理的方式是以原产品为基准，对线材结构、阻抗、端接工艺及实际高速信号性能进行验证，从而确保替代方案满足设备实际使用要求。

三、极细同轴线束长度对信号质量影响多大？

对于高速极细同轴线束而言，长度不仅是机械尺寸，也是影响信号完整性的重要因素之一。一般来说，信号在线缆中的传输距离越长，信号经历的传输损耗就越明显，高速信号对插入损耗、回波损耗、阻抗连续性、串扰及信号时序等参数也会更加敏感。因此，不能简单认为“只要连接器和线材规格相同，把长度做到一样即可完全替代”。以本产品82688-100B-01-D为例，其图纸规定的线束长度为200±5mm，在进行兼容替代时，需要尽可能保持原产品的长度及结构，同时关注线材本身的电气性能和连接器端接区域的阻抗连续性。尤其当设备工作在较高数据速率时，线束长度变化可能进一步影响系统的信号裕量。因此，对于工程师来说，进行替代设计时建议根据实际应用速率进行相应的SI验证，例如关注Insertion Loss（插入损耗）、Return Loss（回波损耗）、Crosstalk（串扰）等指标，而不能只进行外观和尺寸方面的比对。长度越长并不意味着一定不能使用，但在高速应用中，线束长度、线材结构和端接工艺之间需要进行整体匹配。

四、选型和兼容与替代方案参考及建议

针对I-PEX 82688-100B-01-D进行选型、国产替代或第二供应商开发时，工程师及采购人员可以首先从完整料号、Pin数、线材规格、长度和连接器型号几个核心维度进行确认。本产品的关键识别信息为：30Pin、40AWG、200±5mm、1-1双端连接结构，线材端连接器型号20454-230T。在机械兼容方面，需要重点确认连接器0.5mm Pitch、水平对插方式、锁扣结构、安装空间及出线方向；在线材方面，需要确认40AWG极细同轴线的尺寸、结构及电气性能；在生产制造方面，则需要进一步确认线序、端接、焊接、屏蔽处理、Bonding及成型尺寸等细节。对于采购人员，如果目标是降低原厂采购成本、建立第二供应商或者解决交期及供应链风险，可以将82688-100B-01-D作为基准型号，通过样品打样、尺寸比对、电气测试和装机验证逐步导入替代方案。我们公司可提供：I-PEX 82688-100B-01-D兼容替代线束方案，可围绕30Pin、40AWG、200mm等核心规格进行极细同轴线束生产制造，并可根据客户实际产品结构及技术要求进行样品开发、规格确认和替代验证。

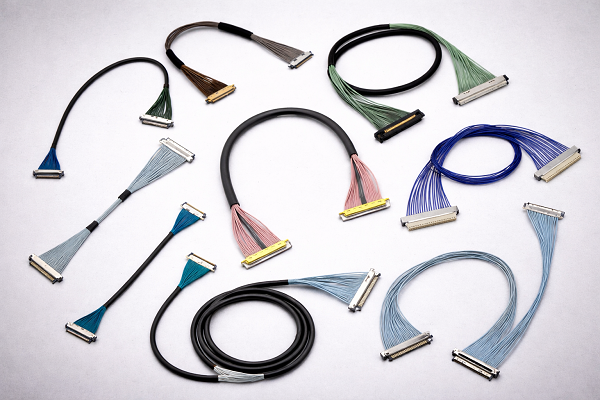

五、专业制造能力与替代价值总结

对于高速电子设备而言，一款可靠的极细同轴线束替代产品，需要同时满足机械尺寸、电气性能、连接器匹配、线材规格及批量生产一致性等多方面要求，而不是单纯实现“同Pin数、同长度”的外形替换。I-PEX 82688-100B-01-D作为30Pin、40AWG、200±5mm的极细同轴线束，可作为工程师进行兼容设计和采购人员进行供应商开发的重要参考型号。我们公司专注于极细同轴线束研发、生产与制造，可针对I-PEX 82688-100B-01-D提供兼容替代方案，并围绕连接器型号20454-230T、40AWG线材、30Pin结构及实际线束长度要求开展定制化生产。通过样品验证、结构确认及电气性能测试，可帮助客户逐步完成原厂线束的兼容替代，在满足设备连接需求的同时，为客户提供更灵活的供应链选择、成本优化空间及稳定的批量供货能力。

我是【线束线缆组件品网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时与王先生联系:  18013280587（微信同号）。
