一、什么是极细同轴线束？为什么越来越多精密设备采用？

极细同轴线束，是由多根尺寸非常小的同轴电缆按照特定Pin位、长度和连接器结构进行组装形成的精密线束，核心特点是在有限空间内兼顾小型化、高密度布线、阻抗控制和高速信号传输。与普通电缆相比，极细同轴线内部同样具备中心导体、绝缘层、屏蔽层及外护层等结构，能够针对高速信号连接对串扰、信号完整性及电磁干扰控制提出的要求进行设计，因此广泛应用于笔记本电脑、显示模组、摄像设备、工业视觉及其他精密电子设备。I-PEX的CABLINE®-VS就是面向高速数据传输的小型极细同轴连接器系列，采用0.5mm间距、水平对插、机械锁扣结构，并支持AWG36～AWG44 Micro-Coaxial Cable；官方给出的32Gbps/lane属于特定测试条件下的参考传输性能。

二、I-PEX 83062-100B-01-D：20Pin、40AWG、200mm的精密线束

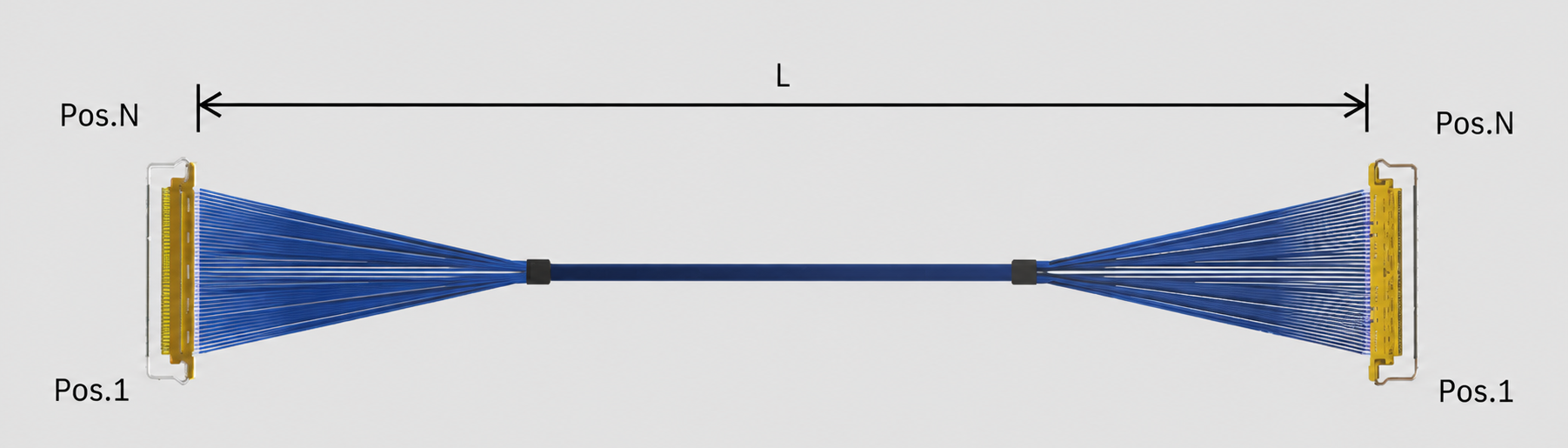

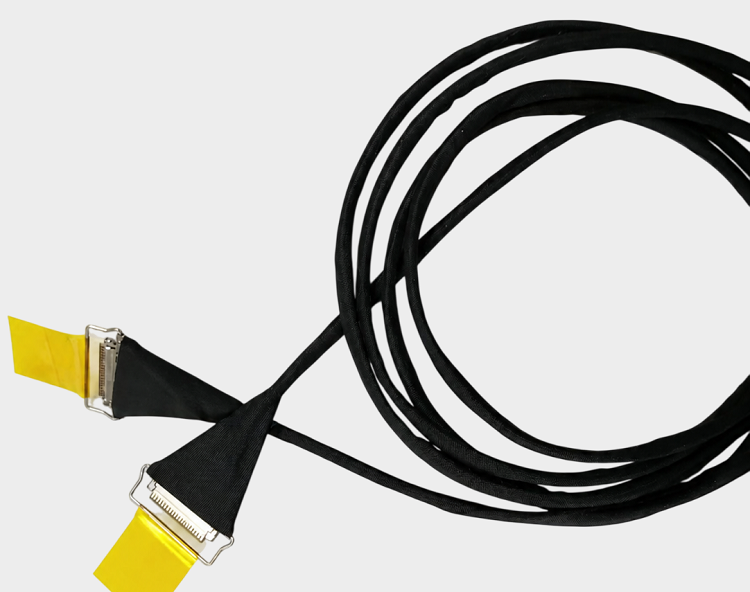

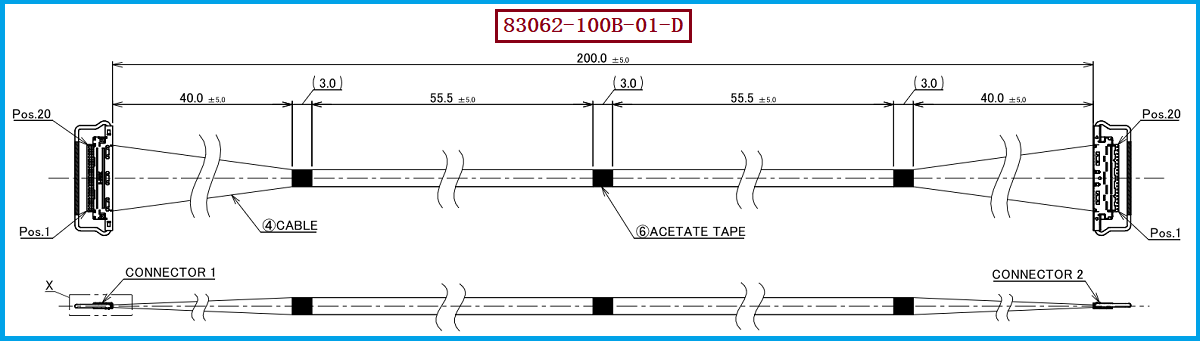

I-PEX 83062-100B-01-D是CABLINE-VS系列20Pin极细同轴线束，官方型号资料明确对应20Pin、Micro-Coaxial 40AWG、L=200mm、1-1结构。该产品线材端使用的连接器型号为20454-220T，属于CABLINE-VS 20Pin Plug Housing；其系列连接器采用0.5mm Contact Pitch，水平对插，Mated Height为1.0±0.1mm，适用于AWG40极细同轴线。 从工程师角度来看，83062的选型不能只看“20Pin”或“200mm”，还需要同时确认40AWG线材、线位关系、连接器型号以及实际装配尺寸；从采购角度来看，这些参数则构成了进行第二供应商开发、国产替代和批量询价时的重要识别条件。特别是83062采用1-1线位关系，与同为20Pin、200mm的1-N结构产品并不相同，因此替代时应重点确认Pin-to-Pin对应关系，避免出现连接器可以插合但信号定义不一致的情况。

三、选型和兼容与替代方案参考及建议

对于需要进行I-PEX同类产品替代、第二供应商导入或成本优化的工程项目，建议以83062-100B-01-D作为基准，从“连接器、Pin数、Pitch、线材规格、长度、线位关系”几个关键维度进行完整匹配，即重点核对20454-220T、20Pin、0.5mm Pitch、40AWG Micro-Coaxial、200mm、1-1等条件。I-PEX官方型号表显示，83061-100B-01-D、83062-100B-01-D、83063-100B-01-D分别对应100mm、200mm和300mm的20Pin/40AWG/1-1线束，因此长度变化也对应不同产品料号，不能简单视为同一产品的长度变化。 我们公司可提供：I-PEX 83062-100B-01-D兼容替代线束方案，可根据客户原产品、工程图纸或样品，对20454-220T连接器、40AWG极细同轴线、20Pin/0.5mm接口、200mm长度及1-1线位关系进行匹配开发，为工程部门提供样品验证及替代设计支持，同时为采购部门提供第二供应商及批量供货方案。连接器相关产品信息亦显示，20454-220T属于CABLINE-VS官方推荐的20Pin Plug Housing。

四、从工程验证到批量采购，极细同轴线束更需要关注一致性

对于笔记本、显示模组及其他空间高度受限的精密电子设备而言，极细同轴线束虽然体积小，但其制造精度会直接影响装配和高速信号连接的稳定性，因此替代产品不能仅以“接口能否插上”作为判断标准，还应关注线材规格、Pin位对应、线长、端接质量、连接器装配一致性以及批量产品稳定性。I-PEX官方CABLINE-VS资料显示，AWG40 Micro-Coaxial Cable的系列额定电流为0.3A/contact（最多50 contacts），连接器工作温度范围为**-40℃～+85℃；但具体83062线束的实际应用性能仍应以其工程图纸和客户设备验证结果为最终依据。 我们公司专注于极细同轴线束生产制造**，可围绕I-PEX同类产品进行兼容替代开发，帮助客户降低单一供应商依赖，在满足工程装配和信号连接要求的基础上，为采购端提供更加灵活的供应链选择。

五，总结

I-PEX 83062-100B-01-D是一款典型的CABLINE-VS 20Pin极细同轴线束，其核心识别参数可概括为：20Pin＋0.5mm Pitch连接器＋40AWG Micro-Coaxial＋200mm＋1-1＋20454-220T。极细同轴线束的价值不仅在于“线很细”，更在于能够在有限空间内实现高密度、精细化的高速信号连接。对于正在寻找I-PEX同类产品国产替代、第二供应商或稳定批量供货方案的客户，我们公司可提供I-PEX 83062-100B-01-D兼容替代线束方案，支持根据客户实际工程需求进行极细同轴线束的匹配、开发与制造。
