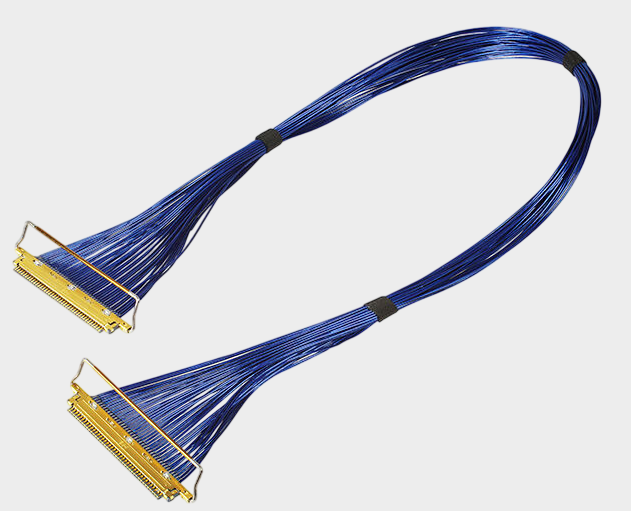

一、I-PEX 82689-100B-01-D：300mm极细同轴线束产品介绍

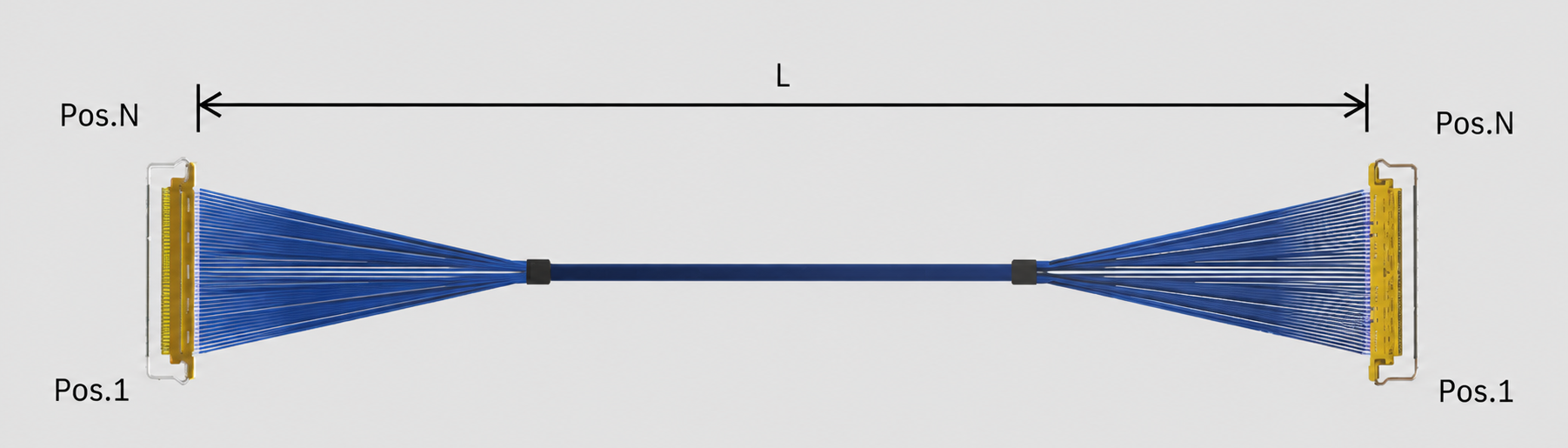

在笔记本电脑、显示设备、工业视觉、AI视觉及高密度电子设备内部，极细同轴线束需要同时满足小型化、高密度布线及高速信号传输等要求。I-PEX 82689-100B-01-D属于I-PEX CABLINE®-VS系列30Pin极细同轴线束，官方资料将其定义为30Pin、40AWG Micro-Coaxial Cable、300mm、1-1双端连接结构，与同系列的82687-100B-01-D（100mm）及82688-100B-01-D（200mm）形成不同长度规格。 本产品配套使用的线材端连接器型号为20454-230T，属于CABLINE®-VS 30Pin Plug Housing；该系列连接器采用0.5mm Pitch、水平对插结构、1.0±0.1mm安装高度及机械锁扣设计，适用于空间紧凑的高速电子设备内部连接。 对工程师而言，82689-100B-01-D的核心识别参数是“30Pin + 40AWG + 300mm + 1-1结构”；对采购人员而言，则需要注意完整线束料号与单独连接器料号并不是同一个概念，82689-100B-01-D是完整Harness产品型号，而20454-230T是配套的30Pin Plug Housing型号。

二、极细同轴线束为什么容易断？300mm长度下更需要关注弯折和端部应力

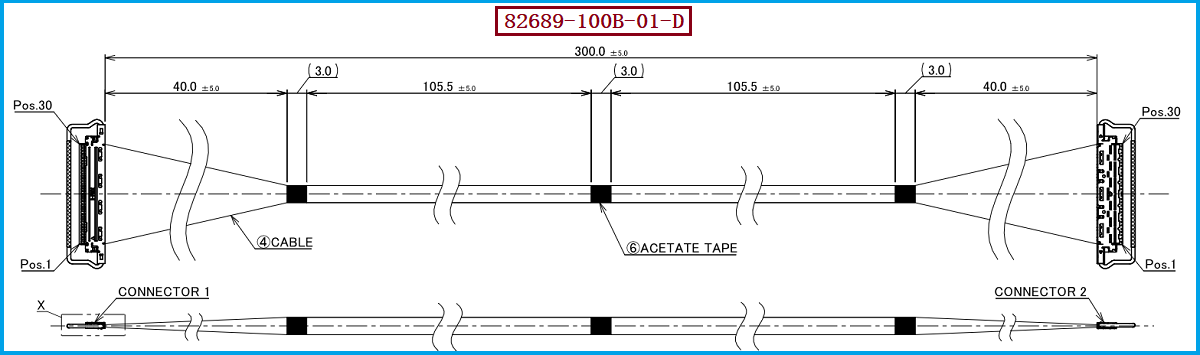

“极细同轴线为什么容易断”并不是因为极细同轴线本身一定不可靠，而是由于线材尺寸非常小，在反复弯折、拉扯、挤压及端部应力集中情况下，对制造工艺和装配方式更加敏感。尤其是40AWG极细同轴线，其线材本身非常纤细，当线束在连接器根部反复弯折、受到过小弯曲半径、受到外力拉扯，或者在剥线、端接、焊接及成型过程中受到过大的机械应力时，都可能增加导体、绝缘层或屏蔽结构损伤的风险。对于300mm的82689-100B-01-D而言，线束长度增加意味着实际设备内部可能拥有更长的走线路径，因此工程师在设计装配路径时，应避免让线束长期处于过度拉伸或急弯状态，同时应重点控制连接器出口位置的应力集中。I-PEX CABLINE®-VS采用机械锁扣，用于防止连接器不完全嵌合、回退及脱落，但机械锁扣并不能代替线束本身的机械保护。 因此，在极细同轴线束设计及生产过程中，真正影响可靠性的往往是线材本身、剥线工艺、端接工艺、Bonding固定、绝缘处理、出线方向以及弯折应力控制等多个环节。82689C0图纸本身也对Cable、Bonding、Acetate Tape、Soldering及Insulation Coat等结构/工艺区域进行了明确标识，因此在进行兼容替代时不能只复制连接器外形，更应关注这些线束端部工艺细节。

三、选型和兼容与替代方案参考及建议

对于需要寻找I-PEX 82689-100B-01-D兼容替代方案的工程师和采购人员，建议首先锁定几个不可忽略的基础条件：30Pin、40AWG、300mm、1-1双端连接结构以及20454-230T配套连接器结构，然后再对线序、出线方向、端部尺寸、Bonding区域、屏蔽结构及实际装配空间进行逐项确认。I-PEX官方CABLINE®-VS资料显示，30Pin对应的推荐Plug Housing为20454-230T，同时30Pin CABLINE-VS标准评估Harness覆盖100mm、200mm及300mm等长度规格；其中官方列出的300mm、30Pin、40AWG、1-1评估线束型号正是82689-100B-01-D。 在替代开发过程中，不建议仅以“Pin数相同、长度相同”作为判断标准，而应结合客户实际设备进行尺寸、线序、连接器配合及电气性能验证；如果应用属于高速信号传输，还需要根据实际工作速率进一步关注阻抗、插入损耗、回波损耗及串扰等信号完整性指标。尤其需要注意，I-PEX官方页面所展示的32Gbps/lane参考测试条件为40Pin、AWG40、45Ω、100mm Micro-Coaxial Cable，因此不能直接将该测试结果等同于300mm的82689-100B-01-D实际系统性能。 我们公司可提供：I-PEX 82689-100B-01-D兼容替代线束方案，可围绕30Pin、40AWG、300mm及20454-230T配套结构进行极细同轴线束生产制造，并根据客户样品、图纸及实际装配要求进行替代产品开发与验证。

四、从“容易断”到“稳定使用”：极细同轴线束制造能力决定替代方案可靠性

对于采购人员来说，极细同轴线束替代的核心并不仅仅是找到一个能够插入设备的产品，而是找到能够长期稳定供货并保持批次一致性的专业制造商；对于工程师而言，则需要重点判断替代产品能否在机械结构、线材规格、端部工艺及电气性能方面与原产品实现有效匹配。以I-PEX 82689-100B-01-D为例，其30Pin、40AWG及300mm规格决定了产品对精细加工和装配工艺具有较高要求，而40AWG极细同轴线本身又对弯折、拉力及端部应力更加敏感，因此生产过程中的剥线、端接、焊接、Bonding、绝缘处理和成品尺寸控制都直接关系到最终可靠性。CABLINE®-VS连接器本身支持AWG40 Micro-Coaxial Cable，并具有机械锁扣结构；官方资料同时给出了AWG40对应0.3A/contact的系列额定电流参数。 我们公司专注于极细同轴线束研发、生产与制造，可提供I-PEX 82689-100B-01-D兼容替代线束方案，围绕30Pin、40AWG、300mm等核心规格进行样品开发和批量制造，帮助客户降低单一供应来源风险，并为工程替代、国产替代、第二供应商导入及批量采购提供相应的线束解决方案。总体而言，极细同轴线束之所以容易出现断线或损伤风险，关键并非单纯因为“线很细”，而是越细的线材越需要专业的材料、端接和应力控制能力；只有从线材、连接器、端部工艺到最终装配方式进行整体控制，才能真正实现稳定可靠的极细同轴线束替代。

我是【线束线缆组件品网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：王先生 18013280587（微信同号）。
