一、高速视觉设备为什么选择极细同轴线束？

随着机器视觉、工业相机、AI视觉检测、智能制造设备不断向高分辨率、高帧率和高速数据处理方向发展，视觉设备内部的图像数据量越来越大，摄像头模组与主控板、处理器、显示模块之间需要更加稳定、高速的信号连接。对于工程师来说，视觉设备内部空间通常又非常有限，线束既不能占用过多空间，也需要尽可能降低高速信号传输过程中的干扰，因此极细同轴线束成为高速视觉设备内部连接的重要方案。极细同轴线具有较细的线径和同轴屏蔽结构，可以在有限空间内实现多通道信号布线，同时兼顾高速信号传输需求。I-PEX CABLINE-VS II采用0.5mm Pitch、水平对插结构，并具有ZenShield®全屏蔽及机械锁扣设计，产品资料显示该系列面向PCIe Gen5、USB4、DisplayPort等高速应用。对于需要进行高速图像数据传输的视觉设备而言，这种高密度、低空间占用的连接方式能够帮助工程师进一步优化设备内部布局。

二、I-PEX 82188-100B-02-D产品解析：30PIN、40AWG与100mm线束结构

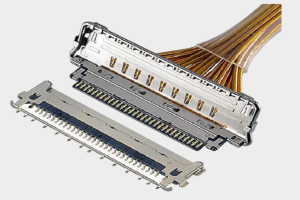

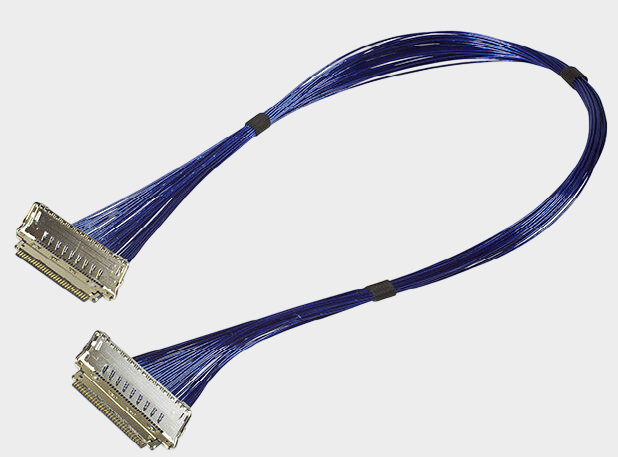

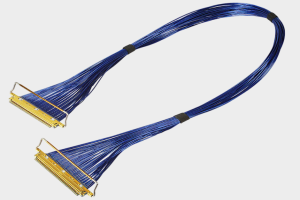

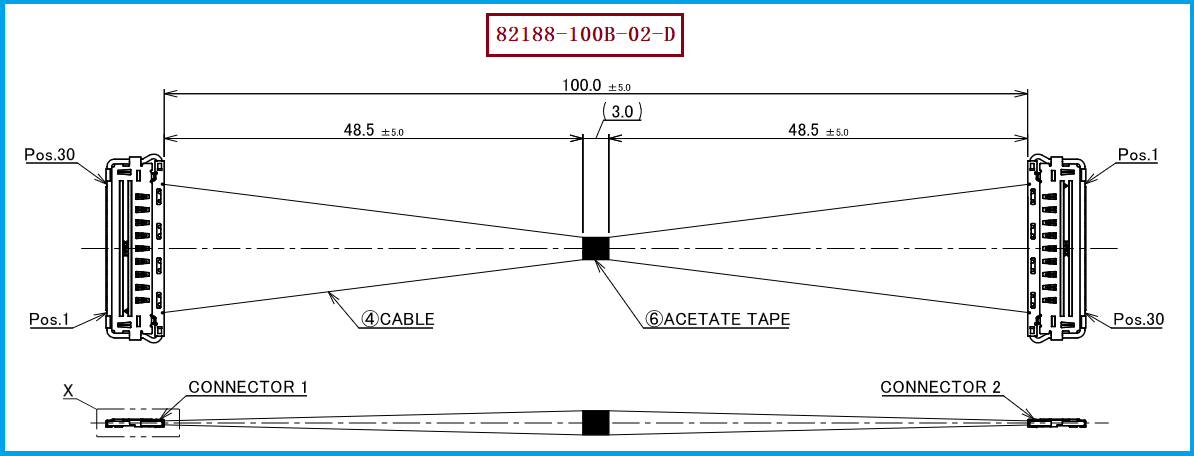

本次对应的产品型号为I-PEX 82188-100B-02-D，属于CABLINE-VS II 30P Harness系列。根据产品PDF，该线束采用30路Micro-Coaxial极细同轴线，线材规格为40AWG、50Ω、Blue，标准线束长度为100.0±5.0mm，两端均配置连接器，并采用1-N Pin Assignment。该型号线材端使用的连接器型号为20847-030T-01，属于CABLINE-VS II 30Pin Plug Housing，配套连接器系统采用0.5mm Pitch设计；上传的连接器资料显示，CABLINE-VS II系列支持20Pin、30Pin和40Pin配置，并支持AWG36、AWG38、AWG40、AWG42、AWG44等Micro-Coaxial Cable规格，因此40AWG属于该连接器适配的极细同轴线材范围。 对工程师而言，82188-100B-02-D的关键参数并不只是“30Pin、100mm”，还需要同步确认40AWG、50Ω、1-N线位关系以及连接器结构；对于采购人员而言，这些参数则构成判断替代产品是否真正兼容的重要技术依据。

三、从信号完整性到结构设计：极细同轴线束为何适合高速视觉应用？

高速视觉设备对线束的要求，本质上是同时解决高速信号、空间占用和电磁干扰三个问题。随着图像分辨率和传输速率提高，信号边沿更加敏感，线束的阻抗一致性、屏蔽效果、连接器结构以及线束加工一致性都会影响最终系统表现。CABLINE-VS II采用ZenShield®全屏蔽结构和多点接地设计，并采用机械锁扣结构，有助于提高高速连接区域的屏蔽和机械保持能力；其0.5mm Pitch结构则有利于高密度PCB布局。 对于采用30路40AWG极细同轴线的I-PEX 82188-100B-02-D而言，较小的线径有利于视觉设备内部进行紧凑布线，同时30路信号能够满足多通道内部连接需求。工程师在实际设计中还应结合设备的传输协议、线束长度、弯折路径、连接器位置以及实际测试结果进行综合评估，而不是仅依据连接器能够正常插合来判断高速性能。

四、选型和兼容与替代方案参考及建议

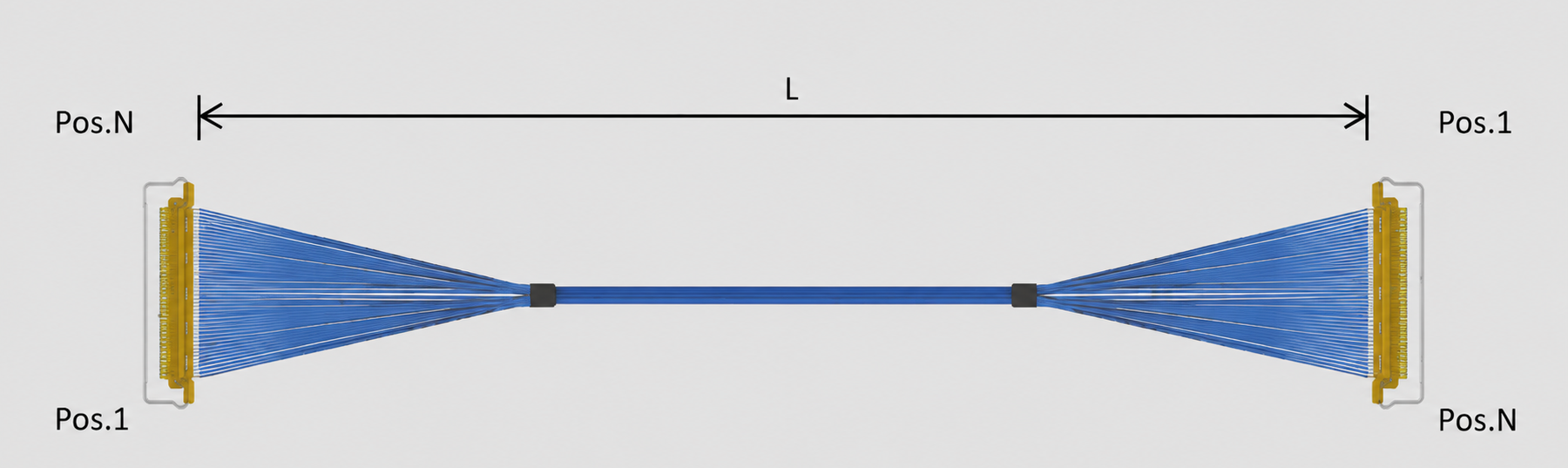

对于需要寻找I-PEX 82188-100B-02-D兼容替代产品的工程师和采购人员，建议首先确认30PIN连接器体系以及20847-030T-01连接器型号，再核对40AWG、50Ω、100±5mm、1-N Pin Assignment等核心参数，同时确认两端连接器、屏蔽结构、线束成型尺寸和固定方式。特别需要注意的是，CABLINE-VS II同系列存在不同Pin数、不同线长以及1-N和1-1等不同线位结构，例如官方样品型号中30Pin 40AWG 1-N还包括200mm的81457-100B-02-D和300mm的82291-100B-02-D，而30Pin 40AWG 1-1结构则对应其他料号，因此替代时不能仅以“CABLINE-VS II 30Pin”作为判断依据。 我们公司可提供：I-PEX 82188-100B-02-D兼容替代线束方案，可围绕30PIN、40AWG、50Ω、100mm及1-N线位要求进行极细同轴线束生产制造，并根据客户设备的结构尺寸、连接器配置及实际应用需求进行兼容替代开发，为高速视觉设备、工业相机、AI视觉设备及精密电子产品提供极细同轴线束解决方案。

五、总结

综合来看，I-PEX 82188-100B-02-D是一款面向高密度内部连接的CABLINE-VS II 30Pin极细同轴线束，采用30路Micro-Coaxial Cable、40AWG、50Ω、Blue，长度100±5mm，并采用1-N Pin Assignment；其线材端配套20847-030T-01连接器，属于30PIN、0.5mm Pitch的CABLINE-VS II连接体系。 对于高速视觉设备而言，极细同轴线束能够帮助工程师在有限设备空间内实现高密度信号连接，同时通过同轴结构和相应屏蔽设计满足高速信号传输对抗干扰能力的要求。对于采购人员而言，在进行国产替代或供应商切换时，则应重点关注Pin数、线材AWG、阻抗、长度、Pin Assignment、连接器型号及加工一致性。依托极细同轴线束生产制造能力，我们公司可针对I-PEX 82188-100B-02-D提供兼容替代线束方案，为高速视觉、工业相机、AI设备及其他高速电子设备提供稳定、可靠的极细同轴线束产品支持。
