一、40AWG极细同轴线，满足高速设备高密度连接需求

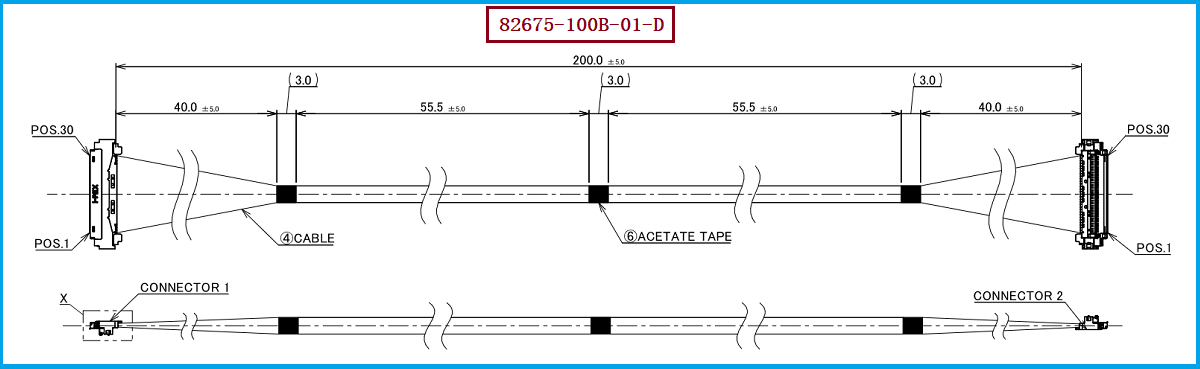

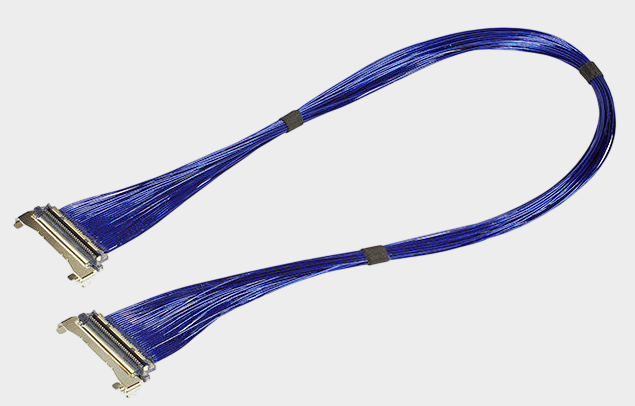

随着AI终端、高性能计算、笔记本电脑、显示设备、工业视觉设备以及各类高速电子产品不断向高速化、小型化方向发展，设备内部可用于线束布置的空间越来越有限，而高速信号通道数量却持续增加。对于工程师而言，线束不仅要实现可靠连接，还需要综合考虑布线空间、信号完整性、电磁干扰以及长期连接可靠性；对于采购人员而言，则更加关注产品规格、供应稳定性、交付周期以及是否能够建立可靠的兼容替代供应链。I-PEX 82675-100B-01-D属于CABLINE®-UM系列极细同轴线束产品，对应规格为30PIN、40AWG、线长200mm、1-1 Pin Assignment。该线束使用的线材端连接器型号为20878-030T-01，为CABLINE-UM 30Pin Plug Housing，可适配40AWG Micro-Coaxial Cable。30PIN与0.4mm间距的微型连接器结构，使其能够满足高密度内部互连场景对于小型化布线的需求。对于需要在有限空间内实现多通道高速信号连接的产品设计而言，40AWG极细同轴线束能够在尺寸与信号传输需求之间形成较好的平衡。

二、极细同轴线束如何实现高速稳定信号传输？

极细同轴线束能够用于高速信号连接，并不仅仅是因为线材尺寸更细，其核心在于同轴结构、屏蔽能力、阻抗控制以及连接器系统之间的综合配合。高速数字信号在传输过程中容易受到插入损耗、回波损耗、串扰以及EMI等因素影响，因此工程师进行线束选型时，需要同时关注线材本身以及两端连接器的电气特性。CABLINE®-UM采用0.4mm Contact Pitch、Vertical（Right Angle）结构、2.2±0.15mm配合高度，并采用ZenShield®全屏蔽及多点接地设计，同时具备机械锁扣和至少0.65mm有效接触/擦拭长度，有利于提升高速连接应用中的EMC设计及接触可靠性。I-PEX官方将CABLINE-UM系列标示为最高40Gbps/lane PAM3（Reference Only），并列出了USB4 Gen4、Thunderbolt 5、DisplayPort UHBR20、HDMI 2.1、eDP、MIPI等参考应用。但需要强调的是，该高速指标属于连接器系列的参考性能，不能直接等同于82675-100B-01-D整套线束的保证传输速率，具体项目仍需要结合40AWG线材、线长、阻抗、连接器、PCB以及整机系统进行SI验证。通过极细同轴结构与屏蔽设计，可以在高密度布线环境下减少外部干扰及通道之间的相互影响，从而为高速稳定信号传输提供基础。

三、选型和兼容与替代方案参考及建议

对于工程师和采购人员而言，在选择或替代I-PEX 82675-100B-01-D时，建议重点确认Pin数量、线规、线长、Pin Assignment、连接器型号以及实际高速电气性能。根据I-PEX CABLINE-UM系列资料，82674、82675、82676分别对应30Pin、40AWG、1-1结构下的100mm、200mm和300mm版本，因此82675-100B-01-D的核心识别参数为30P＋40AWG＋200mm＋1-1。与其配套的线材端连接器为20878-030T-01，对应30Pin规格，且可适配40AWG Micro-Coaxial Cable。CABLINE-UM连接器采用0.4mm Contact Pitch，并支持多种Micro-Coaxial Cable规格，其中包括40AWG。由此，在进行兼容替代时，不能仅根据连接器外观或线材数量进行简单判断，而应从30Pin数量、40AWG线材、200mm线长、1-1线位关系、连接器结构、机械尺寸以及高速信号性能等多个维度进行确认。对于国产替代、第二供应商导入、成本优化以及供应链稳定等需求，我们公司可提供：I-PEX 82675-100B-01-D兼容替代线束方案，可根据客户提供的原厂料号、工程图纸、样品及实际应用需求，进行极细同轴线束的规格对应与生产制造。

四、面向工程应用的稳定制造与兼容替代选择

从高速电子设备的发展趋势来看，极细同轴线束已经成为连接器、线材与系统高速信号设计之间的重要组成部分。I-PEX 82675-100B-01-D以30PIN、40AWG、200mm、1-1为主要规格，并采用与CABLINE-UM系列相匹配的30Pin线材端连接器20878-030T-01，能够为高密度、小型化内部信号连接提供产品基础。对于工程师而言，在进行产品设计和替代方案导入时，应重点验证连接器配合、线位关系、机械空间以及SI/EMC性能；对于采购人员而言，则可以围绕原厂料号对应、产品规格、交期、成本以及第二供应商验证等因素建立更加灵活的供应链方案。我们公司可提供I-PEX 82675-100B-01-D兼容替代线束方案，专注于极细同轴线束的生产制造，可围绕客户实际需求进行规格匹配、样品制作及产品开发。总体而言，I-PEX 82675-100B-01-D所代表的30Pin、40AWG、200mm极细同轴线束方案，适合关注高密度、小型化及高速信号连接的电子设备应用；在正式导入兼容替代产品时，建议以实际样品测试、机械验证以及SI/EMC测试结果作为最终判定依据。

五，总结

I-PEX 82675-100B-01-D是一款以30PIN、40AWG、200mm、1-1为核心规格的CABLINE-UM极细同轴线束方案，并采用20878-030T-01、30PIN、0.4mm Pitch的线材端连接器体系。其极细同轴结构与微型化连接器设计能够满足高密度内部布线需求，而屏蔽、接地及高速连接设计则为稳定信号传输提供支持。对于正在寻找I-PEX 82675-100B-01-D兼容替代产品、国产替代方案或第二供应商的工程师及采购人员，可结合实际设备的结构尺寸、线长、Pin定义及高速信号要求进行针对性验证。我们公司可提供I-PEX 82675-100B-01-D兼容替代线束方案，为客户提供极细同轴线束产品的生产制造及规格匹配服务。

我是【线束线缆组件品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：王先生 18013280587（微信同号）。
