一、40Pin极细同轴线束，满足高密度高速连接需求

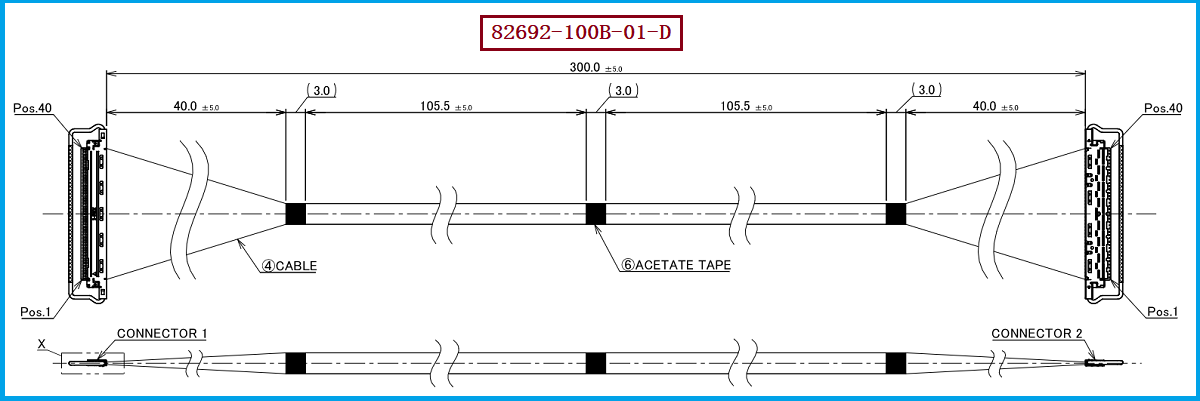

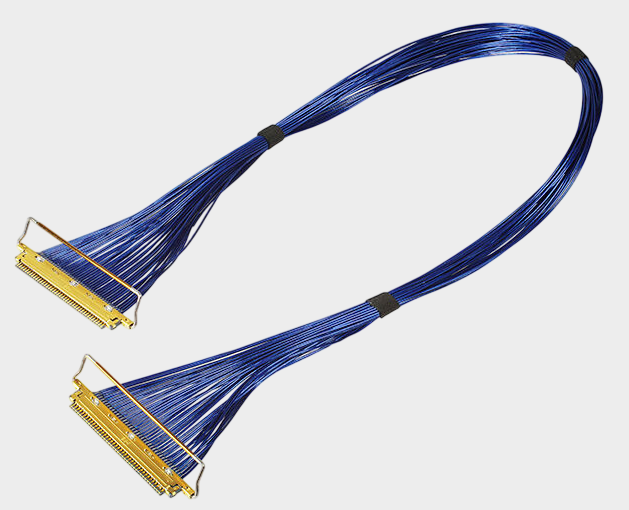

在笔记本电脑、工业相机、AI视觉设备、高分辨率显示模组以及其他精密电子产品中，设备内部空间越来越紧凑，同时高清图像和高速数据传输对信号连接提出了更高要求。I-PEX 82692-100B-01-D是一款CABLINE®-VS 40Pin极细同轴线束，采用AWG #40、50Ω、Blue Micro-Coaxial Cable，整体线束长度为300±5mm，两端采用CABLINE-VS连接结构，线材端配套使用的连接器型号为20454-240T，并采用1-1线位定义，即Connector 1与Connector 2对应Pin之间进行一一对应连接。对于工程师而言，这种40Pin高密度极细同轴线束可以在有限空间内实现多路信号连接，同时结合CABLINE-VS 0.5mm Pitch、水平对插以及机械锁扣等设计，有利于满足设备内部紧凑布局和可靠连接需求；对于采购人员而言，82692-100B-01-D、20454-240T、300mm、40Pin、AWG #40、50Ω以及1-1线位定义则是进行型号识别和替代采购时需要重点核对的信息。

二、极细同轴线束传输高清信号行不行？关键在于高速信号完整性

答案是可以，但不能简单理解为“线越细就一定能够传高清信号”。高清显示和高速摄像应用通常意味着更大的数据量和更高的传输速率，因此极细同轴线束需要同时考虑特性阻抗、插入损耗、回波损耗、串扰以及屏蔽等因素。CABLINE®-VS连接器资料显示，其面向高速数据传输应用，并给出了最高32Gbps/Lane的高速传输能力；官方高速性能参考测试采用40Pin连接器、AWG #40 Micro-Coaxial Cable、100mm线长和45Ω阻抗条件进行测试。因此，极细同轴线束完全可以用于高清信号传输，但实际能支持的信号速率和分辨率，需要结合具体线材结构、长度、阻抗、连接器端接工艺以及整机系统进行验证。对于本次82692-100B-01-D而言，其工程图明确采用40Pin、AWG #40、50Ω、300mm结构，因此在进行高清信号应用设计时，工程师应重点关注300mm实际传输距离下的信号完整性，而不能直接将连接器系列的实验室高速数据等同于该300mm具体Harness在所有设备中的实际性能。

三、选型和兼容与替代方案参考及建议

针对需要替换或重新采购I-PEX 82692-100B-01-D的客户，建议采用“型号+连接器+线材+长度+线位定义”进行整体选型，而不是只按照40Pin或300mm进行采购。本型号的核心识别条件为40Pin、AWG #40、50Ω、300±5mm、1-1线位定义以及20454-240T连接器；同时，工程图还涉及CABLINE-VS Plug、Shell、Pull Bar、UV Glue Bonding和Acetate Tape等结构及工艺要求，因此替代产品需要关注连接器端接、线束成型以及固定方式是否能够满足实际装配要求。我们公司可提供：I-PEX 82692-100B-01-D兼容替代线束方案，可依据客户提供的原型号、工程图纸或样品，对40Pin、AWG #40、50Ω、300mm及1-1线位定义等关键要求进行极细同轴线束生产制造，并针对客户设备实际安装空间和连接要求进行对应的样品开发与替代验证，为工程师提供国产替代技术支持，也为采购人员提供新的供应链选择。

四、极细同轴线束替代制造，需要同时关注线材与连接器匹配

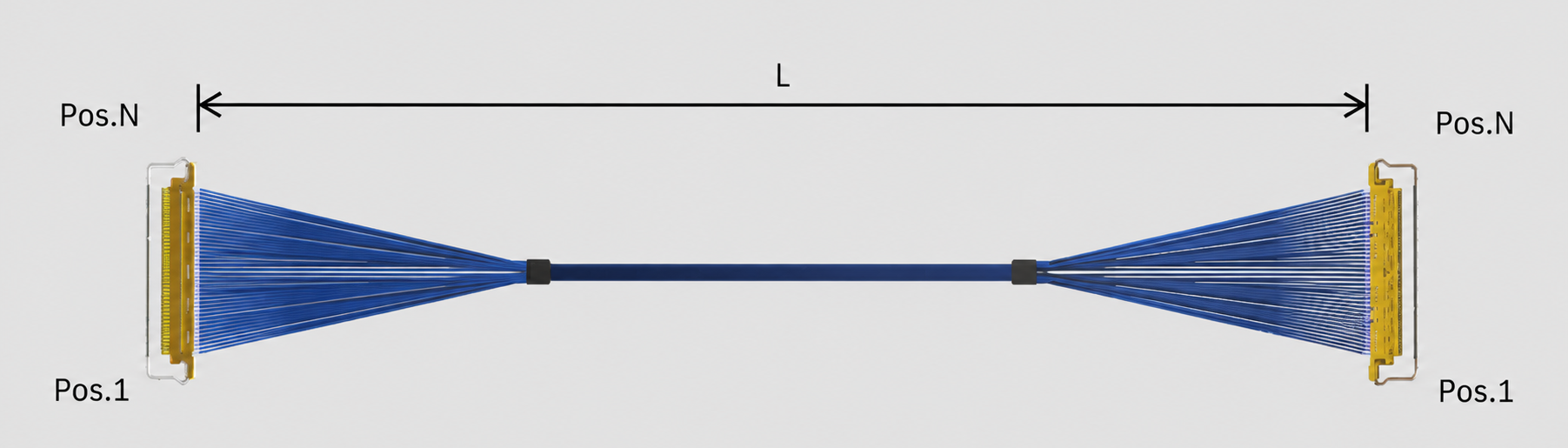

从实际工程应用来看，极细同轴线束并不是普通导线简单加上连接器，而是由极细同轴线材、连接器、端接结构、线位定义及线束固定工艺共同构成的精密组件。20454-240T作为该型号线材端使用的连接器型号，需要与40Pin CABLINE-VS结构进行匹配；而1-1线位定义则决定了两端信号通道之间的对应关系，在替代生产过程中属于必须重点确认的项目。与此同时，极细同轴线材的50Ω阻抗对于高速信号传输非常重要，尤其在高清显示、工业视觉和高速摄像应用中，线材长度增加后更应该关注信号衰减及反射问题。因此，对于采购替代产品，建议在正式量产前进行样品确认，并根据实际应用进行导通、绝缘、耐压以及高速信号完整性等相关验证。对于工程开发人员，则建议在确认外形和机械配合的同时，将线材电气性能和连接器端接质量纳入整体验证体系，从而提高替代方案导入的可靠性。

五、总结

综合来看，I-PEX 82692-100B-01-D是一款40Pin、AWG #40、50Ω、300±5mm、1-1线位定义的CABLINE-VS极细同轴线束，其线材端使用的连接器型号为20454-240T。极细同轴线束凭借同轴结构、阻抗控制和较好的高速信号传输特性，可以应用于高清显示、高速摄像及AI视觉等对数据传输要求较高的设备，但具体传输能力仍应结合线材、连接器、长度和整机系统进行实际验证。对于需要进行原型号替代、国产化采购、供应链优化或批量采购的客户，我们公司可提供I-PEX 82692-100B-01-D兼容替代线束方案，围绕产品型号、20454-240T连接器、300mm长度、40Pin、50Ω及1-1线位定义等关键要求进行极细同轴线束生产制造，帮助客户在保证工程匹配的基础上获得更加灵活的线束供应选择。
