一、高端笔记本走线为什么都选极细同轴线？

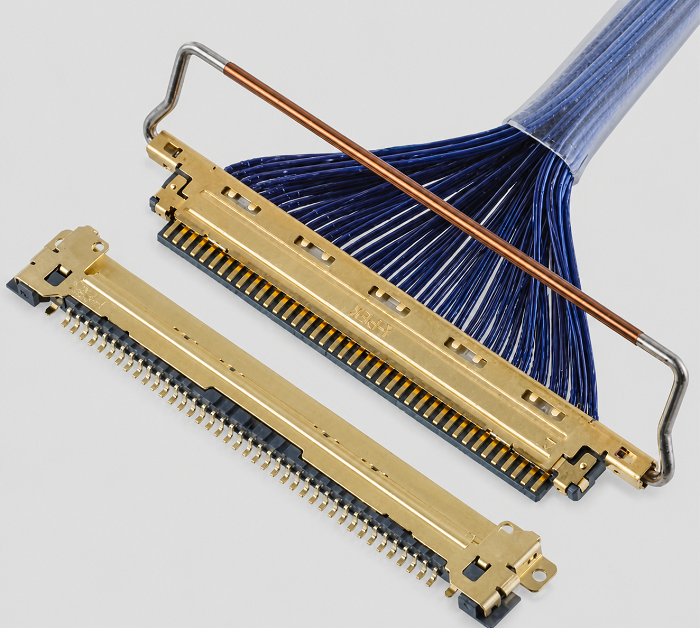

随着高端笔记本电脑不断向轻薄化、高分辨率显示和高速数据传输方向发展，机身内部留给线束的空间越来越有限，而屏幕与主板之间的数据传输要求却越来越高。在这种情况下，传统排线很难同时兼顾小型化、高密度布线和高速信号传输，极细同轴线因此成为高端笔记本内部显示及高速信号连接的重要方案。以 I-PEX 83061-100B-01-D 为例，该产品属于CABLINE-VS 20Pin极细同轴线束，采用40AWG Micro-Coaxial Cable，长度100mm，线位定义1-1，线材端使用 20454-220T 连接器；配套连接器为20PIN、0.5MM间距，采用水平对插结构。I-PEX官方资料显示，CABLINE-VS采用0.5mm间距、低安装高度及机械锁扣设计，并面向高速数据传输应用。对于笔记本工程师而言，这种结构可以帮助内部连接在有限空间内实现更高的布线密度；对于采购人员而言，则意味着选择替代线束时必须同时核对料号、Pin数、Pitch、线材规格、长度和线位定义，而不能仅按照“20Pin线束”进行替换。

二、83061-100B-01-D的核心规格，工程替代不能只看“接口一样”

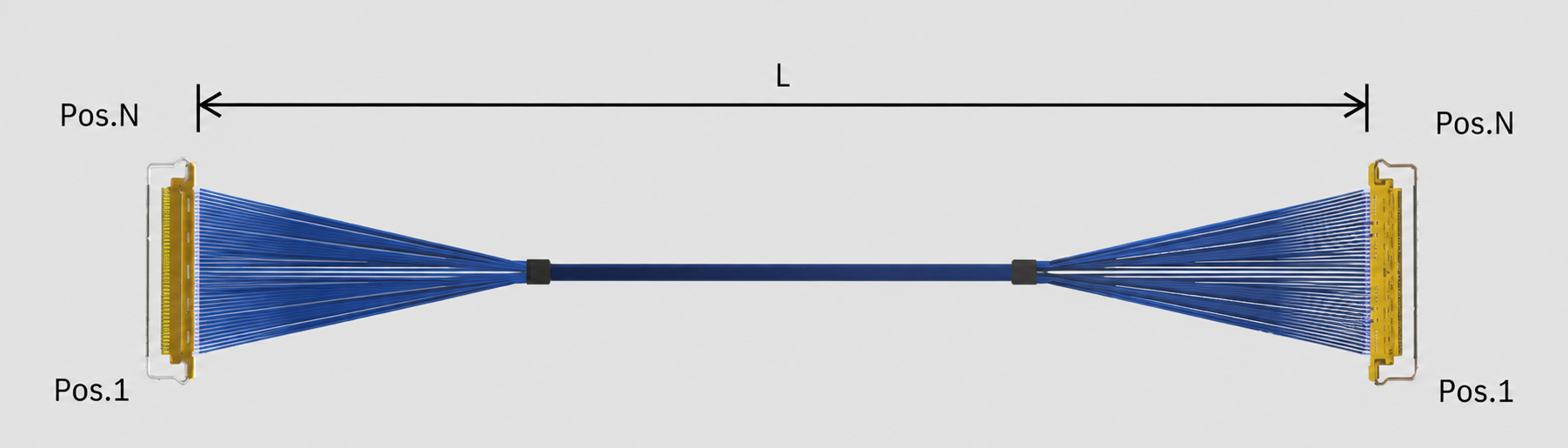

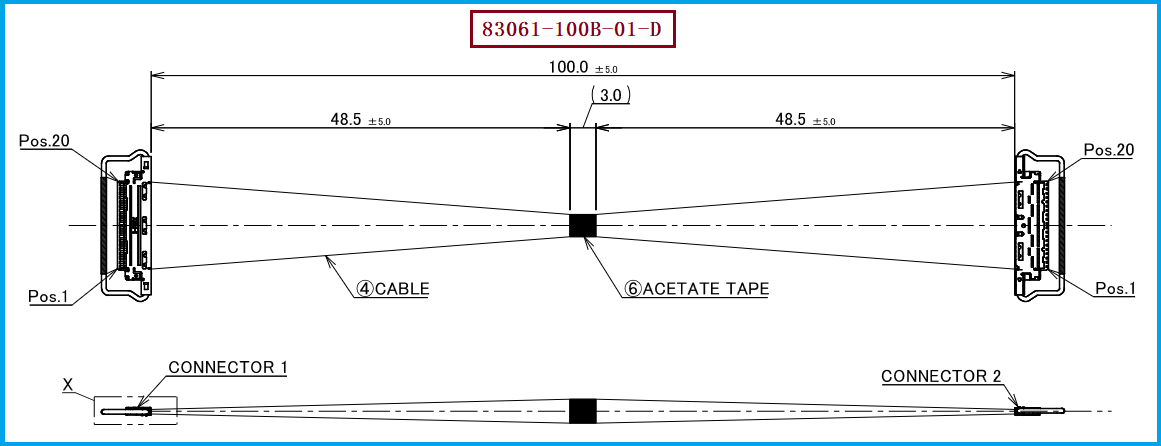

从工程选型角度来看，I-PEX 83061-100B-01-D的关键识别信息非常明确：CABLINE-VS、20Pin、0.5mm Pitch、40AWG Micro-Coaxial、100mm、1-1线位定义、20454-220T Plug Housing。其中，1-1线位尤其值得工程人员注意，它与同系列20Pin的1-N产品存在明显区别，因此在进行兼容替代时，除了确认连接器能够正常匹配，还需要按照原产品的线位关系确认每一根极细同轴线的对应关系。I-PEX官方产品页面同时列出了83061、83062、83063三个20Pin、1-1结构的标准线束型号，分别对应100mm、200mm和300mm长度，因此83061并不是单纯的连接器型号，而是由Pin数、线材、长度和线位结构共同定义的完整线束产品。这对于采购询价、BOM替代以及工程打样都非常重要：只有核心规格全部对应，才真正具备兼容替代的基础。

三、选型和兼容与替代方案参考及建议

对于正在进行高端笔记本、显示模组、轻薄型电子设备国产替代或第二供应商开发的客户，建议以原型号 83061-100B-01-D 为基准，从“连接器+线材+结构+线位+长度”五个维度进行确认，即确认20454-220T、20PIN、0.5MM Pitch、40AWG Micro-Coaxial、100mm以及1-1线位定义，再进一步核对实际装配方向、端接工艺和线束外形尺寸。CABLINE-VS系列本身支持20、30、40、50Pin，并支持AWG36～AWG44 Micro-Coaxial Cable，官方给出的系列参考传输能力为32Gbps/lane，但该高速数据为特定测试条件下的参考结果，不能直接等同于83061这款具体100mm线束的最终系统性能，替代产品仍应根据客户设备进行实际SI验证。 我们公司可提供：I-PEX 83061-100B-01-D兼容替代线束方案，可根据客户图纸、样品或技术要求，对极细同轴线材、20454-220T连接器、20PIN/0.5MM接口、100mm长度及1-1线位关系进行匹配开发，为工程部门提供样品验证和国产替代支持，同时为采购部门提供第二供应商及批量采购方案。

四、从工程样品到批量供货，极细同轴线束替代更看重制造一致性

对于高端笔记本等精密电子产品而言，极细同轴线束虽然尺寸很小，却直接关系到内部信号连接和装配可靠性，因此替代产品不能只追求“尺寸做出来”，更需要关注线材端接、连接器装配、Pin位一致性、线长公差以及批量产品的一致性。I-PEX 83061-100B-01-D采用20Pin CABLINE-VS连接方案，连接器端使用20454-220T，20PIN之间采用0.5MM间距，100mm长度和1-1线位关系则进一步限定了其具体应用形态。我们公司专注于极细同轴线束生产制造，可围绕客户原有I-PEX产品进行兼容替代开发，并结合实际设备需求进行线束长度、线位关系及结构方案匹配，帮助客户降低单一供应商依赖，提升采购供应链的灵活性。对于工程师，我们关注的是“能否准确替代”；对于采购人员，我们关注的是“能否稳定制造、持续供货”，最终实现从样品验证到批量生产的可靠衔接。

五，总结

I-PEX 83061-100B-01-D是一款典型的CABLINE-VS 20Pin极细同轴线束，其核心规格可概括为：20PIN＋0.5MM Pitch＋40AWG Micro-Coaxial＋100mm＋1-1＋20454-220T。高端笔记本之所以越来越多采用极细同轴线，本质上是因为轻薄化设备需要在有限空间中同时解决高密度布线、小型化以及高速信号连接的问题。对于正在寻找I-PEX同类产品国产替代、第二供应商或成本优化方案的企业，我们公司可提供I-PEX 83061-100B-01-D兼容替代线束方案，支持根据原产品规格进行工程匹配与极细同轴线束制造。

我是【线束线缆组件品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：王先生 18013280587（微信同号）。
