一、I-PEX 82911-100B-02-D：50Pin高速极细同轴线束

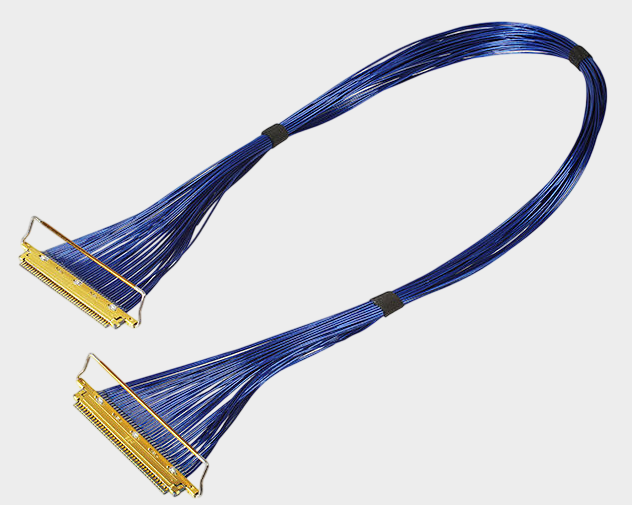

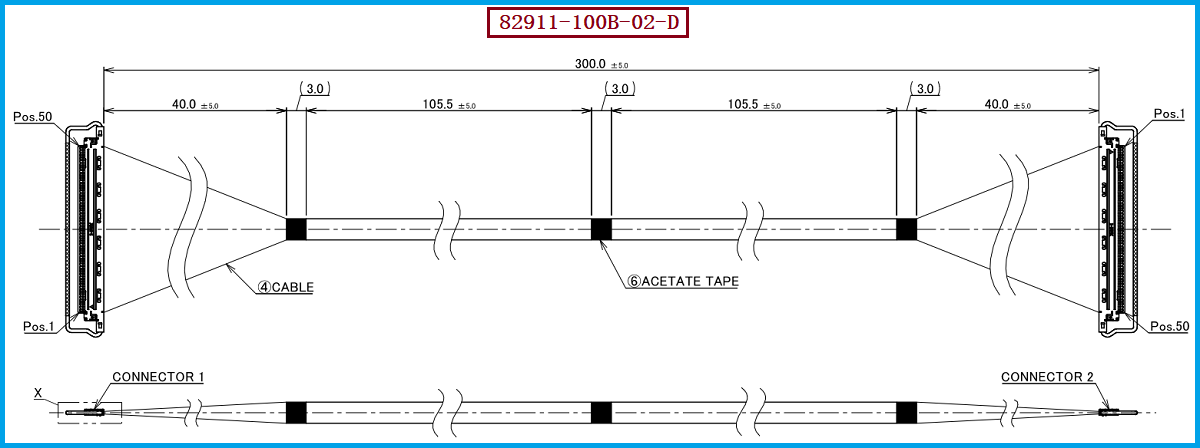

随着笔记本电脑、工业视觉、AI视觉、高速计算及高清显示设备不断向轻薄化、高集成化方向发展，设备内部对于高速、小型化连接线束的需求越来越高。I-PEX CABLINE-VS系列采用0.5mm Pitch设计，并支持50Pin等多种Pin数规格，适用于空间紧凑且对高速信号传输有要求的电子设备。本文重点介绍的I-PEX 82911-100B-02-D极细同轴线束，对应产品图纸编号为82911C0，属于50Pin Micro-Coaxial Harness，采用40AWG极细同轴线材，线束长度为300mm，结构为1-N，并配套使用20454-250T-01连接器。对于工程师来说，这类线束不仅需要关注Pin数、Pitch和长度，更需要综合考虑连接器结构、线材规格、阻抗及高速信号完整性；对于采购人员而言，则需要进一步关注产品是否能够实现稳定供应、规格兼容以及国产化替代。我们公司专业生产制造极细同轴线束，可根据客户实际应用需求提供 I-PEX 82911-100B-02-D 兼容替代线束方案，为高速电子设备客户提供更加灵活的供应选择。

二、极细同轴线束一秒能传多少G数据？不能只看线径

“极细同轴线束一秒能传多少G数据？”是工程师在进行高速线束选型时经常关注的问题。从I-PEX CABLINE-VS相关产品资料来看，该系列连接器具备最高32Gbps/Lane的高速传输能力，因此在合适的高速链路和测试条件下，可以支持非常高的数据传输速率。需要注意的是，Gbps表示每秒传输多少Gigabit，比特和字节并不是同一个概念，32Gbps理论换算约为4GB/s，但实际有效数据传输速率还会受到协议编码、链路损耗、芯片性能以及信号质量等因素影响。I-PEX资料中的高速性能测试采用CABLINE-VS、AWG40 Micro-Coaxial Cable、45Ω及100mm线长等条件进行验证，这也说明极细同轴线束的高速性能不能简单地用“线越细速度越快”来判断。对于40AWG的82911-100B-02-D而言，真正影响高速传输表现的因素包括阻抗控制、插入损耗、回波损耗、串扰、屏蔽及连接器接触性能等。因此，在高速设备中，极细同轴线束实际上是连接器、线材和高速信号设计共同作用的结果。

三、40AWG极细同轴线材：小型化与高速传输之间的平衡

对于设备内部空间有限的应用，40AWG极细同轴线材能够帮助工程师进一步降低线束整体占用空间，并提高高密度布线的灵活性。I-PEX CABLINE-VS系列支持多种Micro-Coaxial Cable规格，其中包括AWG36、AWG38、AWG40、AWG42及AWG44，而本次对应的I-PEX 82911-100B-02-D采用40AWG线材，并与20454-250T-01连接器配套使用。工程师在进行线束设计时，需要同时考虑线径、线长、连接器接口、布线路径以及高速信号要求，尤其是当应用涉及高速显示、高速图像传输或AI视觉数据传输时，不能仅根据外观尺寸判断线束性能。对于采购人员来说，40AWG也应作为替代产品确认时的重要技术参数，避免出现“Pin数和接口能够装配，但线材规格不同”的情况。我们公司可针对I-PEX 82911-100B-02-D的50Pin、40AWG、300mm等核心规格进行极细同轴线束生产制造，并围绕客户设备实际安装空间和技术要求提供对应的兼容替代方案。

四、选型和兼容与替代方案参考及建议

如果客户需要对I-PEX 82911-100B-02-D进行国产替代或第二供应商开发，建议工程师与采购人员从“连接器、线材、结构、电气性能、线序”几个方面进行整体确认，而不是仅仅确认产品Pin数。首先应确认50Pin、0.5mm Pitch以及CABLINE-VS连接器结构是否能够与原设备正常配合，同时确认线材端使用的20454-250T-01连接器型号；其次需要确认40AWG Micro-Coaxial线材、300mm线长以及1-N结构等规格，实际生产时还应根据设备端要求核对线序和出线方向。对于高速应用，则建议进一步进行阻抗、信号完整性及实际设备通讯性能验证，以确保替代线束不仅能够机械安装，而且能够满足实际高速传输要求。对于采购部门而言，可以将原型号I-PEX 82911-100B-02-D作为规格基准，与供应商的样品、图纸和测试数据进行逐项比对，从而降低导入替代供应商时的风险。我们公司可提供 I-PEX 82911-100B-02-D 兼容替代线束方案，并可根据客户需求进行极细同轴线束的规格确认、样品开发及批量生产。

五、总结

综合来看，I-PEX 82911-100B-02-D是一款50Pin、40AWG、300mm、1-N结构的极细同轴线束，线材端配套连接器型号为20454-250T-01，属于I-PEX CABLINE-VS系列高速连接方案。CABLINE-VS采用0.5mm Pitch设计，并具备最高32Gbps/Lane的高速传输能力，为高速显示、工业视觉、AI视觉及高密度电子设备内部信号连接提供了应用基础。“极细同轴线束一秒能传多少G数据”并没有一个脱离应用条件的固定答案，真正的数据传输能力需要结合线材、连接器、阻抗、线长、信号完整性以及终端协议进行综合判断。对于需要国产替代、供应链优化或寻找第二供应商的客户而言，替代产品的关键也不是简单做到“能插上”，而是要实现机械结构、40AWG线材、50Pin接口、线序以及高速性能等方面的综合兼容。依托极细同轴线束生产制造能力，我们公司可提供 I-PEX 82911-100B-02-D 兼容替代线束方案，为客户提供面向高速、小型化设备应用的极细同轴线束产品及定制化替代服务。

我是【线束线缆组件品网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时与王先生联系:  18013280587（微信同号）。
