一、超薄空间中的信号连接，为什么需要关注电缆直径？

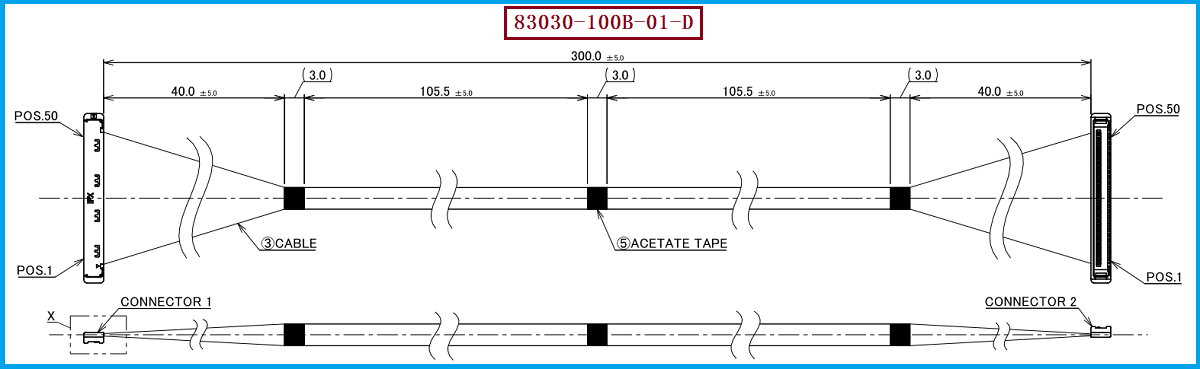

随着笔记本电脑、平板电脑、摄像头模组、AR/VR设备、显示设备及其他高集成度电子产品不断向轻薄化发展，设备内部能够留给线束的空间越来越有限。对于工程师而言，极细同轴线并不是“越细越好”，而是需要在线径、机械强度、传输性能、EMI控制以及装配空间之间寻找平衡。本文对应的产品为I-PEX 83030-100B-01-D兼容替代极细同轴线束，采用40AWG线材，并配套20373-R50T-06连接器。I-PEX官方CABLINE-SS系列采用0.4MM接点间距，支持最高50PIN，并支持AWG40等Micro-Coaxial Cable规格，定位于高密度、高速率信号连接应用。 因此，在进行类似产品选型时，不能只比较线束外径，更需要从整个信号链路的角度判断线材尺寸是否能够满足设备的高速信号及EMI要求。

二、电缆直径越小，EMI性能一定越差吗？

从工程设计角度来看，电缆直径与EMI性能确实存在关联，但不能简单理解为“线越细，EMI越差”。极细同轴线的核心优势在于通过同轴结构对信号导体、绝缘层及屏蔽结构进行合理组合，使高速信号能够在较小的物理尺寸内实现受控传输。随着线径减小，导体、绝缘层和屏蔽结构的空间都会受到限制，因此工程师需要更加关注屏蔽层连续性、屏蔽覆盖效果、特性阻抗一致性、连接器端接以及线束弯折后的结构稳定性。如果这些环节控制不好，即使采用同轴结构，也可能产生信号泄漏、串扰增加或EMI性能下降等问题。对于40AWG这类超细线材而言，更应该通过实际测试确认高速信号下的插损、回损、串扰和辐射/抗扰表现，而不能单纯依据线径大小判断性能。I-PEX官方CABLINE-SS资料将该系列定位于高速数据传输应用，并列出V-by-One US、HDMI 2.1、USB 3.2 Gen 2、eDP及MIPI等参考应用标准。

三、工程师如何在“线径、空间和EMI”之间找到平衡？

对于工程师而言，选型时首先要确认设备内部的实际布线空间和连接器区域，再根据目标信号速率确定线材结构与阻抗要求。I-PEX 83030-100B-01-D所采用的40AWG极细同轴线，可以帮助产品在有限空间内实现高密度布线，但在高速应用中仍应重点关注线束弯折、走线距离、屏蔽连续性以及连接器端接区域。尤其是极细同轴线束在经过转轴、折弯区或狭窄结构时，机械应力可能改变局部线缆结构，因此实际产品设计不能只看静态外径，还需要验证弯折后的信号完整性和长期可靠性。对于采购人员而言，则建议将“电缆直径”从单纯的尺寸指标升级为综合供应商评价指标，同时确认线材AWG、连接器型号、PIN数量、端接工艺、线位定义和批次一致性。20373-R50T-06属于I-PEX CABLINE-SS 50PIN Plug Housing，官方资料明确列出其适用Micro-Coaxial Cable包括AWG40、AWG36等规格。

四、选型和兼容与替代方案参考及建议

对于需要替代原有线束的项目，建议工程师和采购人员不要仅依据“50PIN+40AWG+连接器型号”进行简单替换，而应同步核对PCB端连接器、PIN定义、线材结构、线束长度、出线方向、装配空间以及实际高速信号性能。尤其是CABLINE-SS系列拥有10、14、20、30、32、35、40和50PIN等多个规格，同一系列不同Harness料号之间也可能存在长度、线位或结构方面的差异。 因此，对于I-PEX 83030-100B-01-D的兼容替代，建议以原产品工程图和实际样品为基础进行尺寸确认、连接器匹配、导通测试及高速信号验证，并根据终端设备的EMI要求进行必要的SI/EMI测试。我们公司可提供：I-PEX 83030-100B-01-D兼容替代线束方案，可围绕40AWG极细同轴线材、20373-R50T-06连接器及客户实际装配要求进行替代开发，为工程师提供样品验证、规格匹配和量产导入支持，也为采购人员提供国产化、供应链多元化的极细同轴线束选择。

五、总结

总体来看，极细同轴线选型时，电缆直径并不是评价EMI性能的唯一标准。对于高速电子设备，更重要的是线材结构、屏蔽效果、阻抗控制、连接器端接、布线方式以及整条信号链路的一致性。I-PEX 83030-100B-01-D采用40AWG极细同轴线材并配套20373-R50T-06连接器，适合从高密度、小型化和高速信号连接角度进行兼容替代设计。对于工程师来说，应重点验证线束在实际弯折和装配条件下的信号完整性与EMI表现；对于采购人员来说，则应关注规格一致性、制造稳定性和批量交付能力。我们公司专注于极细同轴线束生产制造，可提供I-PEX 83030-100B-01-D兼容替代线束方案，以实际产品需求为基础协助客户完成从样品开发到批量应用的替代导入。

我是【线束线缆组件品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：王先生 18013280587（微信同号）。
