一、精密电子设备升级，极细同轴线束成为高速互联的重要选择

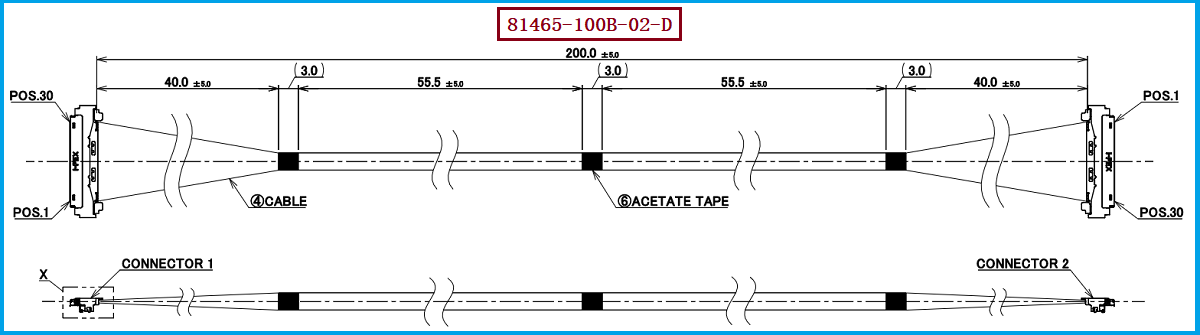

随着笔记本电脑、高性能显示模组、AI终端、工业视觉设备及高速计算设备不断向轻薄化、小型化和高速化发展，设备内部留给连接器与线束的空间越来越有限，同时高速信号传输对阻抗控制、信号完整性、抗干扰能力及连接可靠性的要求也越来越高。在这一趋势下，极细同轴线在精密电子设备中的重要作用日益突出。相比普通导线或传统排线，Micro-Coaxial Cable能够在有限空间内实现高密度信号连接，并通过同轴结构帮助控制高速信号传输过程中的干扰与串扰。此次对应的产品为 I-PEX 81465-100B-02-D 30Pin极细同轴线束，线束长度为200MM，采用40AWG级极细同轴线方案；对应CABLINE-UM系列连接器采用0.4mm接点间距及紧凑型结构，适合空间受限的精密电子设备内部高速互联。需要特别说明的是，你提供的PDF图纸实际标示料号为 81465-100B-02-D，并明确记载30Pin、40AWG、50Ω、200.0±5.0mm及1-N结构；I-PEX官方资料同样将81465-100B-02-D列为30Pin、40AWG、200mm、1-N的CABLINE-UM标准Harness。

二、工程师与采购人员关注的不只是“能不能插”，更是能否稳定替代

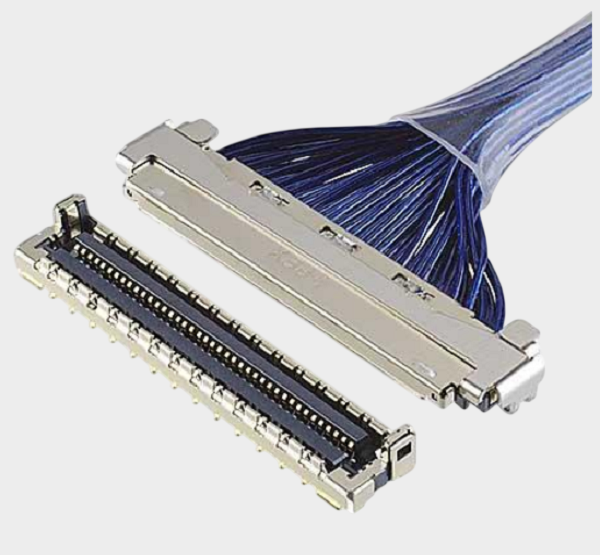

对于工程师而言，极细同轴线束的替代并不是简单更换一条相同Pin数和长度的线，而需要综合考虑连接器结构、Pin Assignment、线径、特性阻抗、端接工艺、屏蔽方式以及机械尺寸等关键因素。对应的CABLINE-UM连接器采用0.4mm Contact Pitch，配合高度约2.2±0.15mm，30Pin规格的连接器宽度按照系列尺寸计算约为17mm，并具有机械锁扣及全屏蔽设计；上传的产品资料也显示，CABLINE-UM支持30/40/50/60Pin，并可匹配AWG36～44 Micro-Coaxial Cable，其中AWG40的额定电流为0.3A/contact，最大支持38 Contacts。 对采购人员而言，真正值得关注的是替代产品是否能够在原设备结构和电气要求下实现稳定批量供应；而对于工程师，则需要进一步验证连接器配合尺寸、线序、阻抗、屏蔽连续性以及耐压、绝缘等指标。原PDF明确规定该Harness采用40AWG、50Ω、蓝色Micro-Coaxial Cable，工作温度最高80℃，耐电压AC 250V/1sec，漏电流最大2.0mA，绝缘电阻最小50MΩ，并采用UV Glue Bonding及Acetate Tape等结构工艺。

三、选型和兼容与替代方案参考及建议

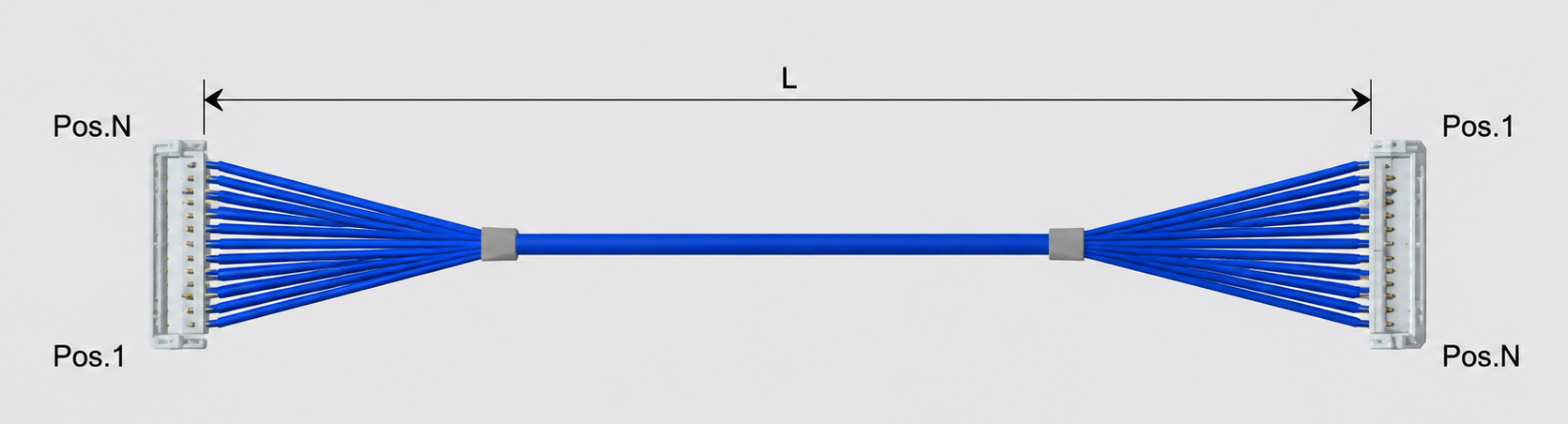

在进行同类极细同轴线束选型时，建议工程师和采购人员首先按照Pin数、线缆规格、线束长度、Pin Assignment、连接器型号及设备安装空间进行匹配，再进一步验证高速信号及可靠性指标。本方案重点对应 I-PEX 81465-100B-02-D、30Pin、200MM这一应用需求，线材端使用的连接器型号为 20878-030T-01。从CABLINE-UM系列资料来看，同系列30Pin、40AWG Micro-Coaxial Harness还存在100mm、200mm、300mm以及1-N、1-1等不同配置，例如官方资料中的30Pin 40AWG 200mm 1-N型号为81465-100B-02-D，而30Pin 40AWG 200mm 1-1型号为82675-100B-01-D，因此实际替代时不能仅凭“30Pin+200mm”判断完全兼容，而应根据原设备的连接方式及线序进行针对性确认。 我们公司可提供：I-PEX 81465-100B-02-D兼容替代线束方案，可围绕30Pin极细同轴结构、200MM长度及对应连接器应用需求进行产品开发与制造，为工程师提供样品验证、尺寸匹配及线束方案导入支持，为采购人员提供稳定的极细同轴线束供应选择。对于存在国产化、第二供应商导入、原厂料号替代或成本优化需求的客户，可根据实际设备要求进一步进行一对一规格确认。

四、面向高速、高密度设备的极细同轴线束制造能力

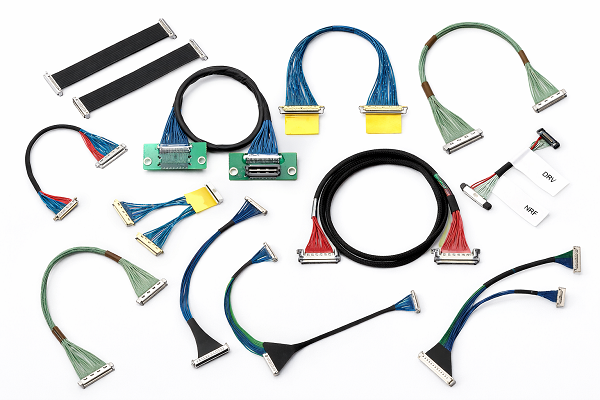

从产品应用角度来看，极细同轴线束已经成为精密电子设备内部高速信号互联的重要组成部分。CABLINE-UM系列连接器采用0.4mm超细间距、Vertical Right Angle结构、机械锁扣及ZenShield®全EMI屏蔽设计，并面向USB4、Thunderbolt 5、DisplayPort、eDP、HDMI、MIPI等高速应用场景，资料显示其最高传输能力可达到40Gbps/lane PAM3。 对于笔记本电脑、高性能显示模组、AI设备、工业视觉及高速计算平台而言，这类线束能够在有限安装空间中兼顾高密度布线与高速信号连接需求。因此，I-PEX 81465-100B-02-D 30Pin 200MM极细同轴线束兼容替代方案不仅适用于传统线束替换，也可作为设备国产化、供应链优化及第二供应商开发时的重要参考方案。我们专注于极细同轴线束产品的生产制造，可根据客户提供的原厂料号、连接器型号、线长及实际装配需求进行兼容替代开发，帮助客户降低对单一原厂供应渠道的依赖。

五，总结

对于工程师和采购人员而言，选择极细同轴线束时，应从机械兼容、电气性能、高速信号完整性、屏蔽可靠性、端接工艺及批量供应能力多个维度综合判断，而不能只关注Pin数和线长。针对 I-PEX 81465-100B-02-D、30Pin、200MM、连接器型号20878-030T-01这一需求，我们公司可提供对应的兼容替代极细同轴线束方案，以精密制造能力满足高密度、高速、小型化电子设备内部互联需求，为客户提供更灵活的国产替代与供应链选择。

我是【线束线缆组件品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：王先生 18013280587（微信同号）。
