一、40AWG+300mm，I-PEX CABLINE-UM 40P极细同轴线束

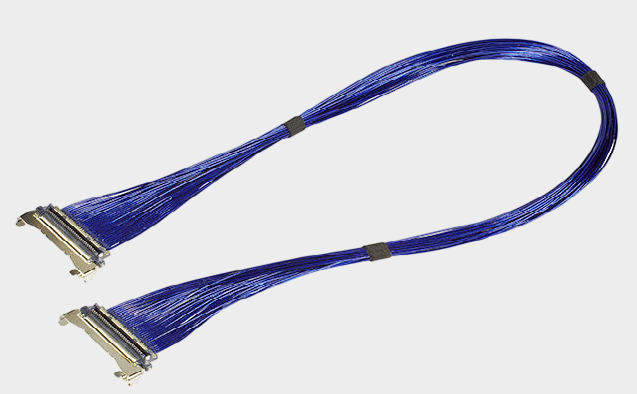

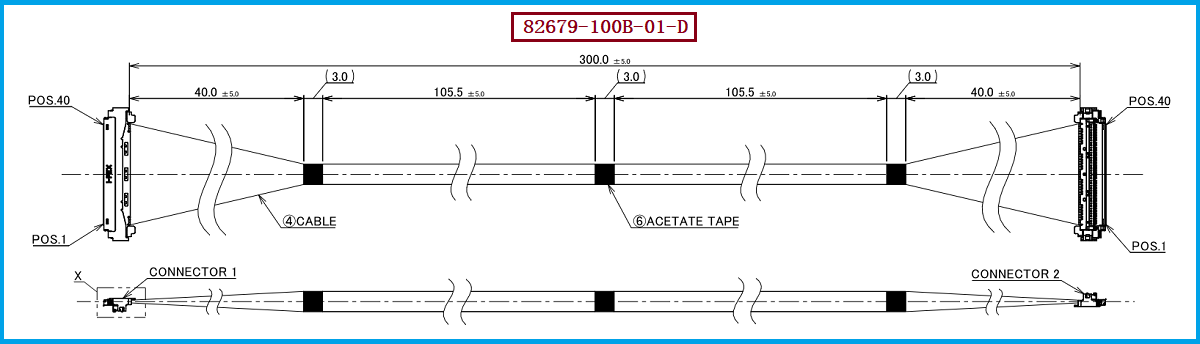

在AI设备、高速计算设备、高性能显示设备、工业视觉及精密电子设备不断向小型化、高速化发展的背景下，设备内部高速信号连接对线束的尺寸、通道数量、信号性能及连接可靠性提出了更高要求。I-PEX 82679-100B-01-D是一款CABLINE®-UM 40P Harness，采用40根Micro-Coaxial Cable极细同轴线，线材规格为40AWG、50Ω、蓝色，采用1-1 Pin Assignment，即两端对应Pin一一连接，整条线束长度为300.0±5.0mm。该产品线材端配套使用的连接器型号为20878-040T-01，同时结合Shell-A、Lock Cover及UV Glue等结构实现完整的线束端部装配。对于工程师而言，这款产品的核心价值在于40P高密度信号连接与极细线材的空间适应能力；对于采购人员而言，82679-100B-01-D + 20878-040T-01 + 40AWG + 300mm则构成了进行兼容替代和供应商开发时需要重点确认的产品组合。

二、极细同轴线束如何选型？首先确认Pin数、线材和长度

极细同轴线束选型不能只看“多少Pin”，而应该从Pin数量、Pin Assignment、线材规格、特性阻抗、线束长度、连接器型号及设备安装空间等多个维度综合判断。以82679-100B-01-D为例，它属于40Pin、40AWG Micro-Coaxial Cable、50Ω、300mm、1-1 Pin Assignment的组合，其中任何一个关键参数发生变化，都可能形成不同的产品定义。I-PEX CABLINE-UM系列采用0.4mm Contact Pitch、Vertical（Right Angle）结构，配合高度为2.2±0.15mm，深度为5.0mm，40Pin对应连接器宽度约为21.0mm；该系列官方资料支持AWG36、AWG38、AWG40、AWG42及AWG44等Micro-Coaxial Cable规格。 因此，在实际选型过程中，如果设备原本使用40AWG、300mm的40P线束，就不建议仅凭“40P连接器能够插入”判断替代产品是否合适，还需要核对线径、阻抗、长度、Pin定义以及端部结构。尤其需要注意，CABLINE-UM官方资料同时列出了40P、40AWG、100mm的82677、200mm的82678以及300mm的82679三种1-1线束，因此100mm、200mm、300mm虽然属于同系列产品，但不能简单相互替代。

三、从断线、信号损耗到连接可靠性，选型还要看制造能力

对于40AWG极细同轴线束，工程师在选型时还需要关注产品制造过程可能带来的可靠性和信号问题。由于40AWG线材非常纤细，剥线、端接、装配、弯折和固定过程中都需要控制机械应力，否则可能产生断线、接触异常或长期可靠性下降等问题；另一方面，高速信号应用不能仅通过导通测试判断性能，还需要结合实际系统关注特性阻抗、插入损耗、回波损耗、串扰及屏蔽连续性等指标。CABLINE-UM连接器采用ZenShield®全屏蔽设计、多点接地以及机械锁扣结构，并具有0.65mm以上有效嵌合长度，官方产品资料将其定位于高速、高密度及EMC要求较高的连接应用。 需要强调的是，I-PEX官方资料中的40Gbps/lane PAM3属于连接器产品平台的Reference Only参数，实际某一条300mm线束能达到的信号速率仍需要结合具体线材、长度、端接工艺、PCB及系统设计进行验证，而不能直接将连接器平台参数等同于整条线束的最终性能。

四、选型和兼容与替代方案参考及建议

如果客户当前设备采用I-PEX 82679-100B-01-D，在进行国产替代、第二供应商导入、原厂线束替换或成本优化时，建议以原产品完整规格作为替代基准，重点核对40Pin、1-1 Pin Assignment、40AWG、50Ω、300mm以及20878-040T-01连接器等关键参数，同时确认连接器机械配合、线束端部尺寸、固定方式及实际设备安装空间。I-PEX官方CABLINE-UM页面明确列出了82679-100B-01-D，并将其定义为40Pin、Micro-Coaxial 40AWG、L=300mm、1-1的评估用Harness；同时官方推荐料号中列出了20878-040T-01 Plug Housing、3488-0401 Plug Shell-A、3493-0401 Plug Lock Cover及20879-040E-01 Receptacle等40Pin配套产品。 因此，对于采购人员而言，建议在询价阶段直接提供完整原型号和关键规格，而不是只提出“40P极细同轴线束”，这样更有利于供应商准确评估兼容性。我们公司可提供：I-PEX 82679-100B-01-D兼容替代线束方案，可围绕20878-040T-01连接器、40AWG极细同轴线材、50Ω规格及300mm长度进行兼容替代开发和生产制造，为客户提供样品验证、规格确认及批量供应支持。

五、总结

对于工程师来说，极细同轴线束选型的核心并不是简单寻找一条“尺寸相近”的线，而是确保电气参数、机械结构、连接器配合、Pin Assignment和实际安装要求能够整体匹配；对于采购人员来说，则还需要进一步考虑供应稳定性、批量一致性、交付能力及替代供应商的持续制造能力。I-PEX 82679-100B-01-D作为CABLINE-UM 40P、40AWG、300mm、1-1 Pin Assignment极细同轴线束，其选型重点非常明确：40Pin是通道基础，40AWG决定线材规格，300mm决定实际走线长度，20878-040T-01决定线束端连接器配套关系，而50Ω及高速信号性能则是进一步验证产品兼容性的重要依据。 I-PEX官方资料也显示，CABLINE-UM采用0.4mm间距、全屏蔽及机械锁扣设计，并支持多种高速接口应用。 总结而言，极细同轴线束正确选型需要从“Pin数、线材、长度、连接器、阻抗、结构及性能验证”进行系统判断，而不是单一参数匹配。我们公司专注于极细同轴线束生产制造，可为客户提供针对I-PEX 82679-100B-01-D的兼容替代线束方案，帮助工程师完成产品验证，也为采购人员提供更加灵活的国产替代及第二供应商选择。
