一、I-PEX 83065-100B-01-D：50Pin、40AWG、200mm极细同轴线束

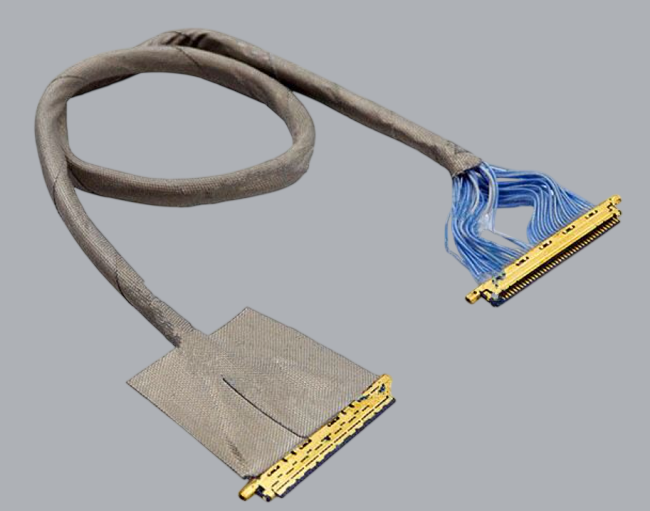

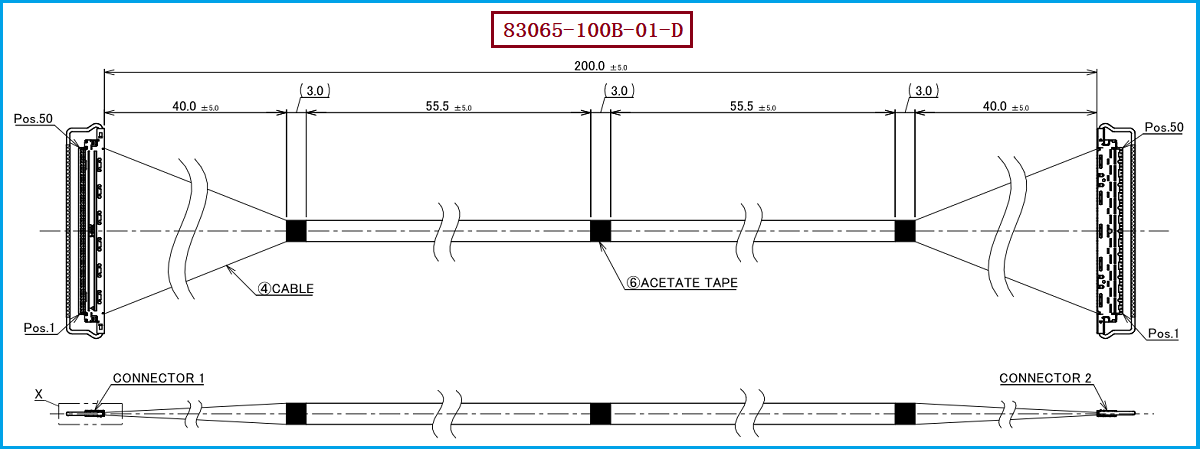

随着笔记本电脑、工业视觉、AI视觉、高速显示及高性能计算设备不断向小型化、高速化发展，设备内部的信号连接对线束的空间占用、传输性能以及结构可靠性提出了更高要求。I-PEX CABLINE-VS系列采用0.5mm Pitch、水平对插结构，面向高速、小型化电子设备应用。本次介绍的 I-PEX 83065-100B-01-D 属于CABLINE-VS 50Pin Micro-Coaxial Harness，采用40AWG极细同轴线材，线束长度为200mm，线位定义为 1-1，工程图编号为83065C0。该线束所使用的线材端连接器型号为 20454-250T-01，对应CABLINE-VS 50Pin Plug Housing。对于工程师而言，50Pin、40AWG、200mm、1-1以及0.5mm Pitch都是产品设计和线束匹配时需要重点确认的规格；对于采购人员而言，这些信息也是进行供应商技术确认、替代选型及第二供应商开发的重要依据。

二、为什么极细同轴线束是高频传输的最佳选择？

极细同轴线束适合高频传输，核心并不是单纯追求“线径更细”，而是利用同轴结构为高速信号提供更加稳定和可控的传输环境。极细同轴线通常由中心导体、绝缘层、屏蔽层等结构组成，通过合理的结构设计能够实现较好的阻抗控制，同时降低外部电磁干扰以及相邻信号之间的串扰。对于高速数字信号而言，当传输速率不断提高后，信号完整性的重要性越来越突出，线材的阻抗一致性、插损、回损、串扰以及连接器匹配都会直接影响实际传输效果。I-PEX官方资料显示，CABLINE-VS平台具备最高32Gbps/Lane的高速传输能力，并提供40AWG Micro-Coaxial等线材方案，可应用于USB4、Thunderbolt、DisplayPort、V-By-One、HDMI、MIPI等高速接口场景。因此，对于需要在有限设备空间内实现高速信号传输的产品，极细同轴线束能够兼顾小型化结构和高速信号传输需求。但需要注意的是，32Gbps/Lane属于CABLINE-VS平台的高速能力参考，具体线束能达到的实际传输性能，还需要结合线长、阻抗、连接器、PCB设计、信号损耗以及具体应用协议进行验证。

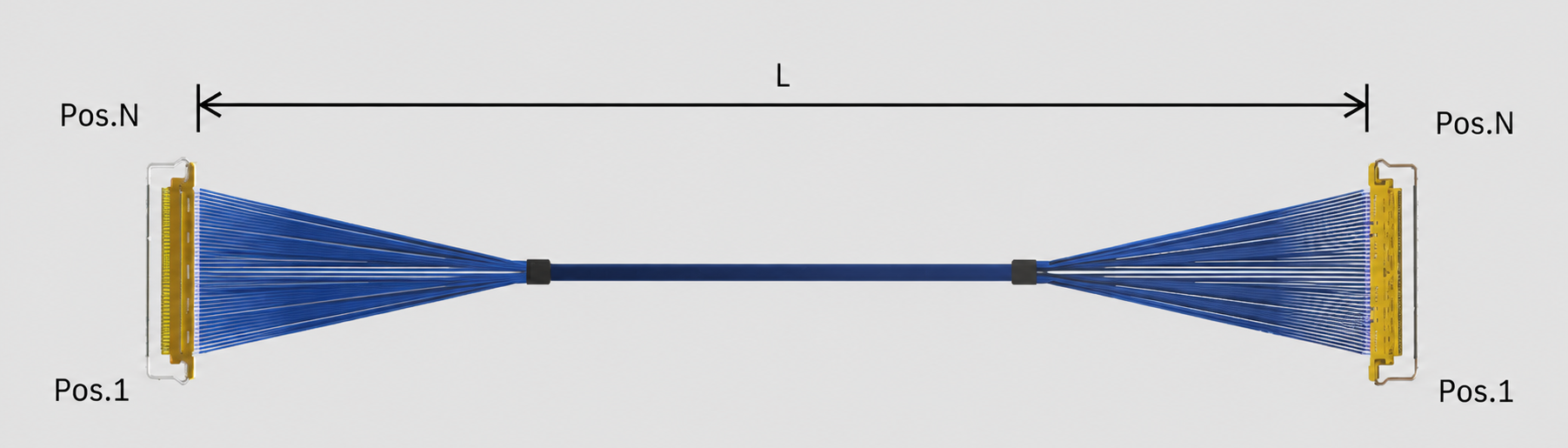

三、200mm长度与1-1线位定义：工程师进行替代设计时需要重点确认

对于 I-PEX 83065-100B-01-D 的选型和替代，工程师不能只确认“50Pin”这一项参数，还需要对完整的机械、电气和线束结构进行确认。本型号采用40AWG Micro-Coaxial Cable，长度为200mm，线位定义为 1-1，与同系列部分采用1-N结构的产品存在明显区别，因此在进行替代开发时必须确认线位关系是否与原设备一致。同时，连接器匹配也需要重点核对，本型号线材端使用 20454-250T-01，对应CABLINE-VS 50Pin连接器体系；还需要确认0.5mm Pitch、水平对插结构以及整套连接器的配合关系。对于采购人员而言，建议在询价时不要只提供“50Pin极细同轴线”这样的模糊需求，而应将型号、40AWG、200mm、1-1线位、连接器型号等信息一并作为技术规格提交给供应商，这样才能减少因规格理解偏差造成的样品不匹配、重新打样或量产风险。

四、选型和兼容与替代方案参考及建议

如果客户需要对 I-PEX 83065-100B-01-D 进行国产替代或寻找第二供应商，建议按照“连接器匹配+线材规格+线位定义+长度尺寸+高速性能”进行整体评估，而不能简单理解为连接器能够插入就代表完成兼容替代。对于工程师，需要重点验证20454-250T-01对应的接口匹配关系、50Pin信号对应、1-1线位结构、40AWG极细同轴线以及200mm长度，同时根据实际应用对阻抗、插损、回损、串扰和高速数据传输能力进行测试；对于采购人员，则应进一步考察供应商是否具备极细同轴线束的自主生产、端子压接、连接器组装、线材一致性控制及批量品质管理能力。尤其是在高速应用中，替代产品不能只比较采购价格，还需要综合考虑交期、批量一致性、信号性能和长期供货能力。针对需要国产替代、降低采购成本、增加供应渠道或建立第二供应商体系的客户，我们公司可提供：I-PEX 83065-100B-01-D 兼容替代线束方案，可围绕40AWG、200mm、1-1线位及20454-250T-01连接器等关键规格进行兼容开发与生产制造。

五、总结

综合来看，I-PEX 83065-100B-01-D 是一款CABLINE-VS系列50Pin极细同轴线束，采用40AWG Micro-Coaxial Cable，长度200mm，线位定义为1-1，线材端连接器型号为20454-250T-01，适合对空间占用和高速信号传输均有要求的电子设备内部连接应用。极细同轴线束之所以成为高频、高速传输的重要选择，在于其能够通过同轴结构实现更加可控的信号传输环境，并在小型化、阻抗控制、抗干扰以及串扰控制等方面满足高速电子设备的发展需求。对于工程师而言，选型时应重点关注完整的机械、电气和高速性能参数；对于采购人员而言，则应关注供应商的实际制造能力、样品验证能力、批量一致性以及持续供货能力。针对I-PEX 83065-100B-01-D的国产兼容替代，我们公司专注于极细同轴线束的生产制造，可根据客户实际应用需求提供兼容替代方案，为高速、小型化设备提供更加灵活的线束供应选择。
