一、40PIN极细同轴线束，面向高密度电子设备连接

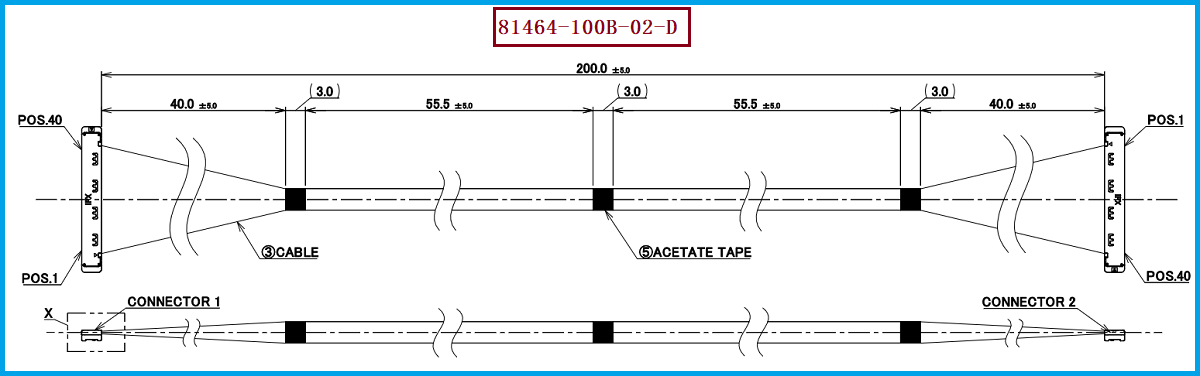

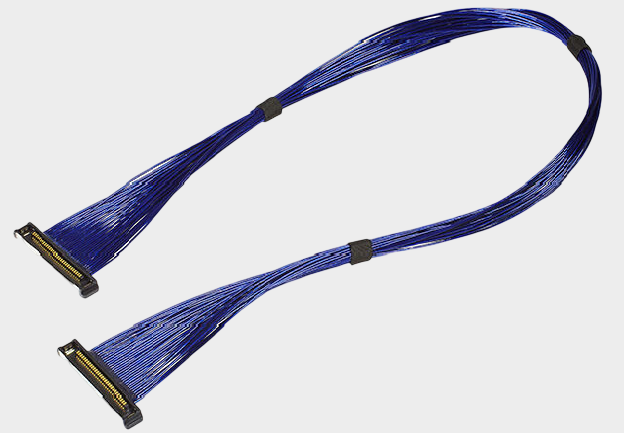

随着笔记本电脑、平板电脑、工业相机、AI视觉设备以及各种高速电子产品不断向轻薄化、小型化和高集成度发展，设备内部的信号连接空间越来越有限，同时对数据传输速度和信号稳定性的要求越来越高。I-PEX 81464-100B-02-D是一款CABLINE-SS系列40PIN极细同轴线束，其产品规格可对应40PIN、200mm长度、Micro-Coaxial极细同轴线材以及1-N线位定义。在连接器端，本款线束配套使用的线材端连接器型号为20373-R40T-06，连接器为40PIN、0.4MM间距规格。相关产品资料显示，CABLINE-SS系列覆盖多种Pin数，其中40Pin属于重点规格，并对应20373-R40T-06等连接器。 对工程师而言，这种高Pin数、细间距的极细同轴线束能够在有限空间内实现多通道信号连接；对于采购人员而言，在寻找原厂替代或第二供应商时，则应同时核对产品料号、Pin数、线长、线位定义、连接器型号和线材结构，而不能仅以“40PIN极细同轴线”作为采购依据。

二、极细同轴线能传输什么信号？高速信号传输是重要应用方向

很多工程师在进行线束选型时会关注一个问题：极细同轴线到底能传输什么信号？实际上，极细同轴线并不只是普通的“细线”，其同轴结构能够为高速电信号提供相对稳定的传输环境，因此非常适合应用于高速显示、高速摄像头、高速数据等信号连接场景。CABLINE-SS产品资料显示，该系列面向高速数据传输应用，并提供高速Signal Integrity相关测试资料；在官方测试条件中，40PIN CABLINE-SS配合AWG40 Micro-Coaxial Cable、45Ω阻抗、100mm线长进行高速性能验证，并以最高16Gbps/Lane高速应用作为产品系列定位。 因此，从应用类型来看，极细同轴线可以用于高速显示信号、摄像头图像信号、高速数据传输信号以及其他对信号完整性要求较高的电子系统。对于工程师来说，需要注意的是，“可以传输高速信号”并不代表任何极细同轴线都能够达到相同速率，最终性能还与线材阻抗、连接器、线长、PCB以及整个高速链路设计有关；对于采购人员而言，则建议在询价和供应商导入阶段明确实际应用速率及电气性能要求。

三、20373-R40T-06连接器+40PIN 0.4MM间距，兼顾高密度与空间利用率

本款I-PEX 81464-100B-02-D采用的线材端连接器型号为20373-R40T-06，属于CABLINE-SS 40PIN Plug Housing。相关连接器资料显示，20373系列按照不同Pin数形成相应规格，其中R40对应40PIN；CABLINE-SS系列采用0.4MM Contact Pitch，能够在较小的连接区域内实现高密度信号连接。 对于空间受限的精密电子设备而言，40PIN与0.4MM间距组合可以在有限PCB区域内布置更多信号通道，同时配合极细同轴线材，有利于设备内部进行紧凑型布线。81464与同系列40P产品还存在不同长度及不同线位版本，因此工程师在设计替代方案时应重点确认40PIN、200mm、1-N这一完整规格组合；尤其需要避免将同为40PIN、200mm的其他线位产品直接视为等效替代。相关资料也明确列出了CABLINE-SS 40Pin对应的20380-R40T-16、20373-R40T-06、20374-R40E-31等连接器。

四、选型和兼容与替代方案参考及建议

对于需要进行I-PEX 81464-100B-02-D兼容替代、国产替代或第二供应商导入的工程师和采购人员，建议以完整产品组合进行确认：I-PEX 81464-100B-02-D、40PIN、200mm、1-N线位、20373-R40T-06连接器、0.4MM间距以及对应Micro-Coaxial线材。其中，1-N线位是非常重要的识别条件，因为CABLINE-SS 40PIN产品中既存在1-N系列，也存在1-1系列，例如81464属于40P、200mm、1-N系列，而83026属于40P、200mm、1-1系列，虽然两者在Pin数和长度方面非常接近，但不能仅凭这些参数判断可以直接互换。相关资料也将CABLINE-SS 40Pin列为重点开发型号，并明确列出了20373-R40T-06等配套连接器。 因此，替代开发时建议从机械尺寸、连接器匹配、线材规格、Pin-to-Pin线序、导通测试以及高速信号完整性等方面进行验证。我们公司可提供：I-PEX 81464-100B-02-D兼容替代线束方案，可根据客户样品、工程图纸及实际应用需求进行极细同轴线束的兼容开发与生产制造，为工程师提供样品验证及技术支持，也可为采购人员提供国产替代、第二供应商导入及批量供货解决方案。

五、总结

综合来看，I-PEX 81464-100B-02-D是一款具有代表性的CABLINE-SS 40PIN极细同轴线束，其关键产品信息包括40PIN、200mm、1-N线位，线材端使用的连接器型号为20373-R40T-06，连接器Pin数与间距为40PIN、0.4MM。相关资料显示，CABLINE-SS系列主要面向高速数据传输、小型化以及高密度连接应用，并覆盖笔记本电脑、高速显示、工业相机、AI视觉设备等应用方向。 对工程师而言，极细同轴线不仅能够实现多通道信号连接，更适合高速显示、图像以及数据类信号传输，但实际应用仍应根据目标速率、阻抗、线长及系统Signal Integrity进行验证；对于采购人员而言，选择替代供应商时则应重点关注料号一致性、连接器匹配、线位定义、线材规格和批量制造一致性。我们公司可提供I-PEX 81464-100B-02-D兼容替代线束方案，专注于极细同轴线束产品的研发与生产制造，可围绕原厂规格进行兼容替代开发，为客户降低单一供应商依赖，并提供稳定的极细同轴线束供应支持。

我是【线束线缆组件品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：王先生 18013280587（微信同号）。
