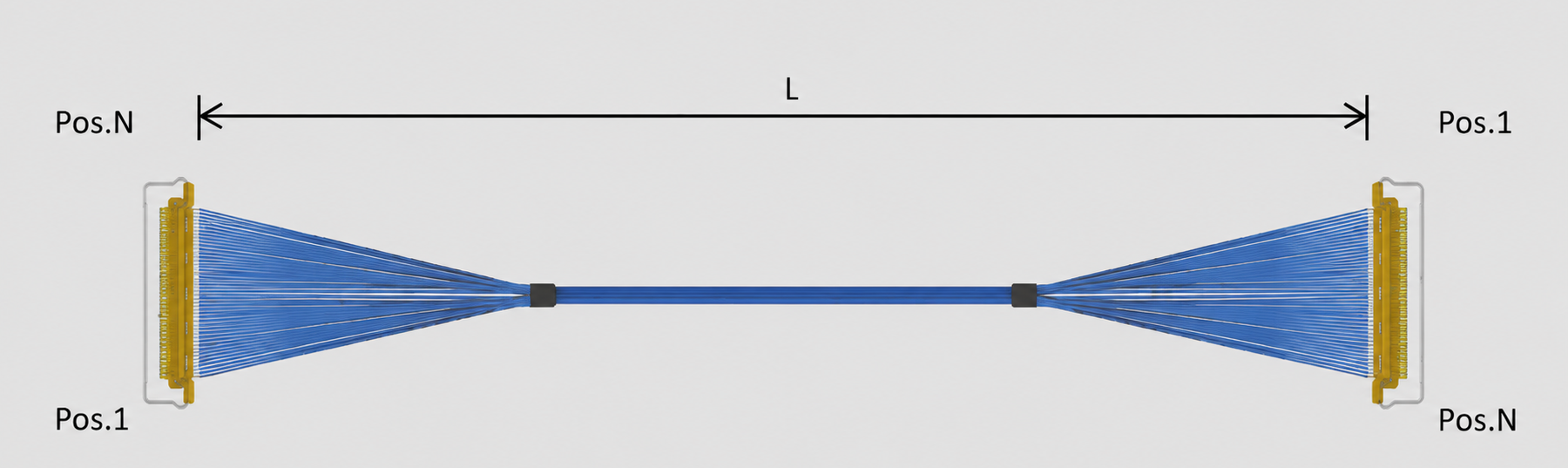

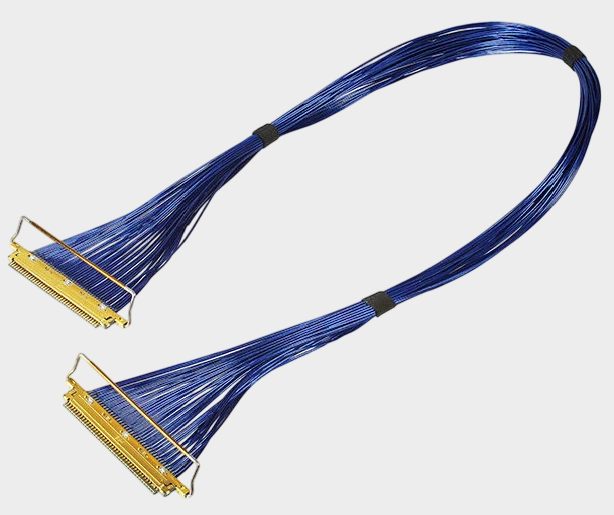

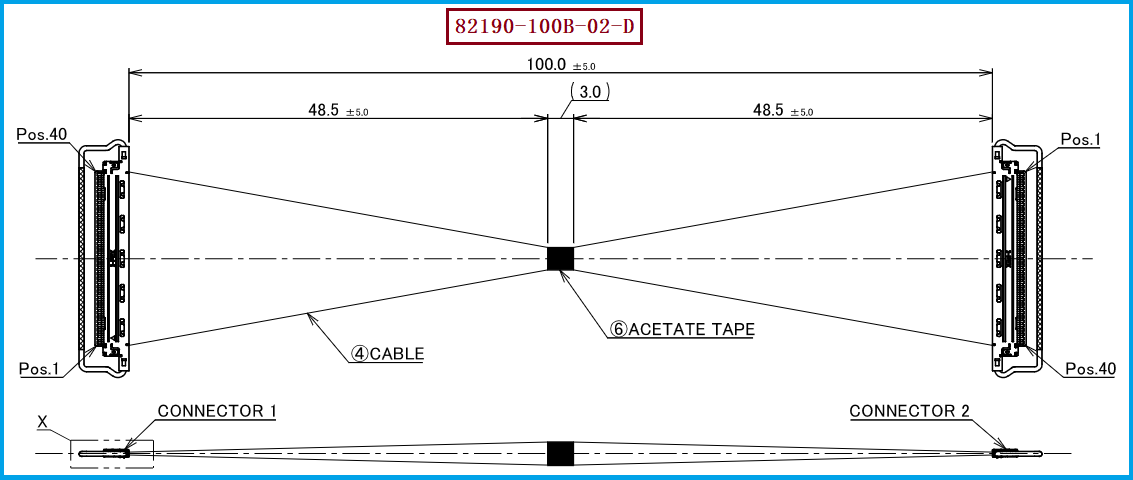

一、I-PEX 82190-100B-02-D产品概述：40Pin与1-N线位结构

随着笔记本电脑、工业视觉设备、显示设备及其他高速电子产品不断向轻薄化和高密度方向发展，设备内部对于小型化、高可靠性连接方案的需求也越来越高。I-PEX 82190-100B-02-D属于CABLINE®-VS系列极细同轴线束方案，根据相关产品资料，该型号采用40Pin、40AWG Micro-Coaxial Cable、100mm长度以及1-N线位定义结构。其中，1-N结构意味着线束并非简单的两端一一对应连接，而需要按照实际线位定义和客户系统要求进行对应设计，因此在产品开发和替代过程中，线序确认尤为重要。此款线束配套使用的线材端连接器型号为20454-240T，属于CABLINE®-VS系列40Pin连接器结构。对于工程师而言，需要重点关注40Pin接口、40AWG极细同轴线、1-N线位关系以及实际设备的装配空间；对于采购人员而言，则需要明确完整线束料号I-PEX 82190-100B-02-D与连接器型号20454-240T之间的配套关系，避免将完整线束型号与单独连接器料号混淆。

二、40AWG极细同轴线束：高速、小型化与精密加工的结合

极细同轴线束之所以适用于高密度电子设备，一个重要原因在于其可以在有限空间内完成多通道信号连接。以本款I-PEX 82190-100B-02-D为例，40Pin结构配合40AWG极细同轴线，可以满足设备内部高密度布线的需求，同时同轴线本身的结构也有利于进行信号屏蔽和降低信号之间的相互干扰。CABLINE®-VS系列采用0.5mm Pitch及水平对插结构，适用于Micro-Coaxial Cable应用。对于线束制造而言，40AWG规格本身尺寸较小，因此从剥线、芯线处理、屏蔽层加工到端接和绝缘处理，都需要较高的加工精度。特别是在40Pin、1-N结构中，如果线位定义较复杂，仅保证连接器能够正常插接并不足够，还需要确保线序、信号对应关系以及整体加工一致性满足客户的实际使用要求。因此，在进行兼容替代时，应以原产品的图纸、线位定义及实际装配要求为基础进行开发。

三、极细同轴线束弯折次数能达到多少？为什么不能简单给出一个固定数字

很多工程师在选型时都会关注“极细同轴线束到底能够弯折多少次？”但实际上，这个问题并没有一个适用于所有极细同轴线束的固定答案。弯折寿命会受到线材规格、弯曲半径、弯折角度、运动速度、固定方式、往复行程以及连接器出口位置应力等因素影响。尤其是40AWG极细同轴线，由于线材尺寸较小，如果长期在过小的弯曲半径下反复运动，或者线束根部存在持续拉扯和应力集中，就可能增加导体疲劳、绝缘损伤或屏蔽结构受损的风险。需要注意的是，针对I-PEX 82190-100B-02-D，目前所依据的产品资料并未给出一个可以直接用于宣传的固定弯折次数，因此不建议在工程规格或产品宣传中直接写成“可弯折10万次”或“可弯折20万次”等未经具体测试验证的数据。更合理的做法，是根据客户设备的实际弯曲半径、弯折角度、运动频率及目标使用寿命制定对应的弯折测试方案，通过实际测试来确认线束在具体应用条件下的可靠性。

四、选型和兼容与替代方案参考及建议

对于需要开发I-PEX 82190-100B-02-D兼容替代方案的工程师和采购人员，建议首先确认产品的核心识别条件，包括40Pin、40AWG、100mm、1-N线位定义以及20454-240T连接器结构。其中，1-N线位定义是替代开发过程中需要重点确认的内容，不能仅仅依据Pin数相同或连接器外形一致进行生产，还需要进一步核对每个线位之间的实际对应关系、线序、信号定义及设备端接口要求。在机械方面，应确认连接器尺寸、Pitch、插接方式、出线方向及设备内部安装空间；在线材方面，需要结合实际应用确认40AWG极细同轴线的结构及电气性能；如果应用涉及高速信号，还建议根据系统实际要求进一步进行阻抗、插入损耗、回波损耗及串扰等性能验证。我们公司可提供：I-PEX 82190-100B-02-D兼容替代线束方案，可围绕40Pin、40AWG、100mm、1-N线位定义及20454-240T配套连接器结构进行极细同轴线束开发、样品制作和批量生产，并根据客户提供的图纸、样品及实际应用要求进行规格确认和兼容性验证。

五、总结

对于采购人员而言，一款极细同轴线束是否具备替代价值，不仅取决于价格，更取决于供应商能否长期稳定控制产品质量、加工一致性和批量交付能力；对于工程师而言，则更关注替代产品是否能够满足原设备在机械结构、线位定义、电气性能及可靠性方面的要求。以I-PEX 82190-100B-02-D为参考，40Pin、40AWG及1-N结构意味着线束制造过程中需要重点控制线位、端接、屏蔽处理、绝缘保护以及成品一致性，而对于存在反复运动或弯折需求的设备，还应结合实际使用环境进行针对性的弯折可靠性验证。我们公司专注于极细同轴线束的研发、生产与制造，能够围绕原产品的结构、连接器型号及线位要求开发兼容替代方案，为客户提供样品开发、工程验证及批量制造支持。总体而言，I-PEX 82190-100B-02-D兼容替代线束的开发，不应仅关注40Pin和连接器是否匹配，更需要从1-N线位定义、40AWG线材加工、端接工艺以及实际弯折使用条件等多个方面进行综合评估，从而帮助客户实现更可靠的工程替代、国产替代和供应链优化。

我是【线束线缆组件品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：王先生 18013280587（微信同号）。
