一、NXP高速视觉与显示应用为什么需要高性能线束？极细同轴线成为小型化连接的重要选择
严格来说，“NXP生态中普遍采用极细同轴线”并不是NXP官方对整个生态的统一定义，但从NXP公开的处理器、摄像头及视觉应用资料可以看到，NXP i.MX系列平台大量面向MIPI-CSI、MIPI-DSI、高分辨率摄像以及多摄像头视觉应用，这类高速接口对板内、模组内连接的信号完整性提出了更高要求。例如NXP的i.MX 8系列应用说明专门介绍了MIPI CSI-2摄像头与处理器之间的高速数据传输架构；i.MX 95则提供多路MIPI-CSI摄像头接口以及MIPI-DSI显示接口，并支持多摄像头应用。 在这种应用背景下，连接器和线束不仅要满足小型化要求，还需要尽可能控制高速差分信号的损耗、串扰和电磁干扰，因此Micro-Coaxial极细同轴线成为很多高密度内部互连设计中的重要方案。I-PEX CABLINE®-CA系列正是面向这类高速、小型化内部连接需求设计，采用0.4mm Pitch、水平对插及机械锁扣结构，并支持Micro-Coaxial线材。 对于工程师而言，这意味着在NXP处理器+摄像头、显示模组或高速外围设备的硬件设计中，线束方案需要与MIPI等高速接口的电气要求以及设备空间共同考虑；对于采购人员而言，则需要关注供应商是否具备稳定制造极细同轴线束的能力，而不能简单按照普通线束进行替换。

---

二、为什么极细同轴线特别适合NXP相关视觉设备？高速信号、屏蔽和空间利用率需要同时兼顾
NXP生态中一个非常典型的应用方向就是机器视觉、智能摄像和多摄像头系统。NXP公开资料显示，其i.MX 8M系列支持MIPI CSI-2摄像头输入，并针对摄像头系统提供专门的MIPI Capture System应用说明；i.MX 95也面向多摄像头视觉应用，官方资料显示其MIPI-CSI接口可支持多路摄像头数据输入。 当摄像头分辨率、帧率和数据通道数量不断提高时，线束需要在有限空间中完成高速差分信号传输。极细同轴线的价值就在于将信号导体、绝缘介质和屏蔽结构集成到非常小的线缆截面中，通过受控的传输结构降低外部干扰和通道间串扰，同时保持较高的布线密度。CABLINE®-CA资料明确采用屏蔽结构和多点接地设计，并将高速差分信号完整性作为产品的重要特征；系列产品最高支持32Gbps/Lane PAM4。 因此，NXP平台本身并不是“必须使用某一种线”，而是其面向高速视觉、显示和边缘计算的应用需求，使得尺寸小、屏蔽好、信号完整性可控的极细同轴线方案具有明显的工程价值。值得注意的是，在汽车摄像头等较长距离应用中，NXP资料也展示了通过SerDes和同轴电缆进行摄像头数据传输的方案；这与本文讨论的板内/模组内Micro-Coaxial线束属于不同应用层级，工程选型时不能混为一谈。

---

三、选型和兼容与替代方案参考及建议：以I-PEX 82858-100B-02-D为目标进行系统匹配

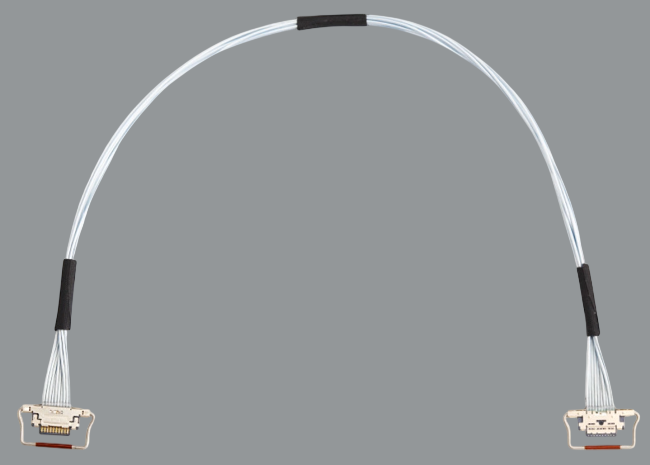

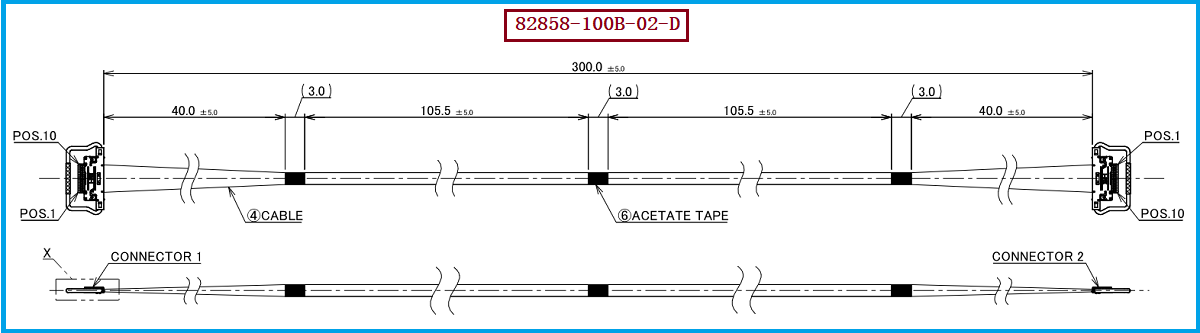

针对NXP i.MX等处理器平台相关的摄像、显示或高速内部连接项目，如果原设计采用 I-PEX 82858-100B-02-D，建议工程师和采购人员以原线束完整规格作为替代基准，而不是只比较连接器外观。该型号在上传资料中对应10Pin Micro-Coaxial、40AWG、300mm、1-N线束结构；其线材端使用的连接器型号为 20634-210T-02。 该连接器可适配的Micro-Coaxial线材AWG范围包括36AWG、38AWG、40AWG、42AWG、44AWG，因此在实际项目中可以根据传输性能、机械空间及电流需求进行选型，但不同AWG不能简单视为完全等效。资料显示，不同线径对应不同的电流能力，其中AWG40为0.3A/contact，AWG36为0.8A/contact，因此涉及供电或混合信号应用时需要重新核算。 我们公司可提供：I-PEX 82858-100B-02-D兼容替代线束方案，可围绕20634-210T-02连接器、36AWG/38AWG/40AWG/42AWG/44AWG极细同轴线材、Pin数量、线长、线序及客户实际结构空间进行工程匹配和制造。对于研发工程师，建议重点验证连接器配合、Pin Assignment、阻抗及高速信号完整性；对于采购人员，则建议重点确认连接器来源、线材规格、加工一致性、样品验证结果及批量交付能力，从而降低替代项目的导入风险。

---

四、面向NXP生态应用的极细同轴线束替代价值：从芯片接口到线束制造实现完整匹配
从NXP公开资料可以看到，其i.MX平台正在覆盖高分辨率摄像、多摄像头、机器视觉、显示及边缘计算等应用，这些系统的共同特点是数据量大、接口密度高，同时对设备尺寸和信号质量存在较高要求。 因此，极细同轴线束并不是因为“NXP芯片指定使用”，而是因为NXP处理器所面向的高速视觉与显示应用场景，与Micro-Coaxial线束在高密度、高速、小型化内部连接方面的优势高度契合。对于采用CABLINE®-CA架构的项目，我们公司可根据客户原厂样品、工程图纸或BOM要求，提供 I-PEX 82858-100B-02-D兼容替代极细同轴线束方案，围绕20634-210T-02连接器以及36AWG、38AWG、40AWG、42AWG、44AWG线材规格开展定制制造，并根据实际项目要求完成长度、Pin数、线序及端接工艺匹配。对于正在进行NXP i.MX平台开发、国产替代、供应链优化或原厂线束替代的企业，这类方案可以作为研发验证及采购选型的重要参考。

---

NXP生态中的极细同轴线应用，更准确地说是NXP高速视觉、显示及边缘计算平台所面对的应用需求，与极细同轴线的技术优势形成了良好匹配。NXP公开资料显示，i.MX系列广泛支持MIPI-CSI、MIPI-DSI及多摄像头等高速应用，而Micro-Coaxial方案能够在有限空间内兼顾高速信号传输、屏蔽和高密度布线。 对于以 I-PEX 82858-100B-02-D 为目标的替代项目，我们公司可提供兼容替代线束制造方案，并围绕20634-210T-02连接器、36AWG/38AWG/40AWG/42AWG/44AWG极细同轴线材进行工程匹配，为NXP相关视觉、显示及高速设备项目提供从样品验证到批量制造的极细同轴线束支持。
我是【线束线缆组件品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：尹经理 18013280527（微信同号）。
