一、极细同轴线结构：在有限空间内实现高密度信号连接

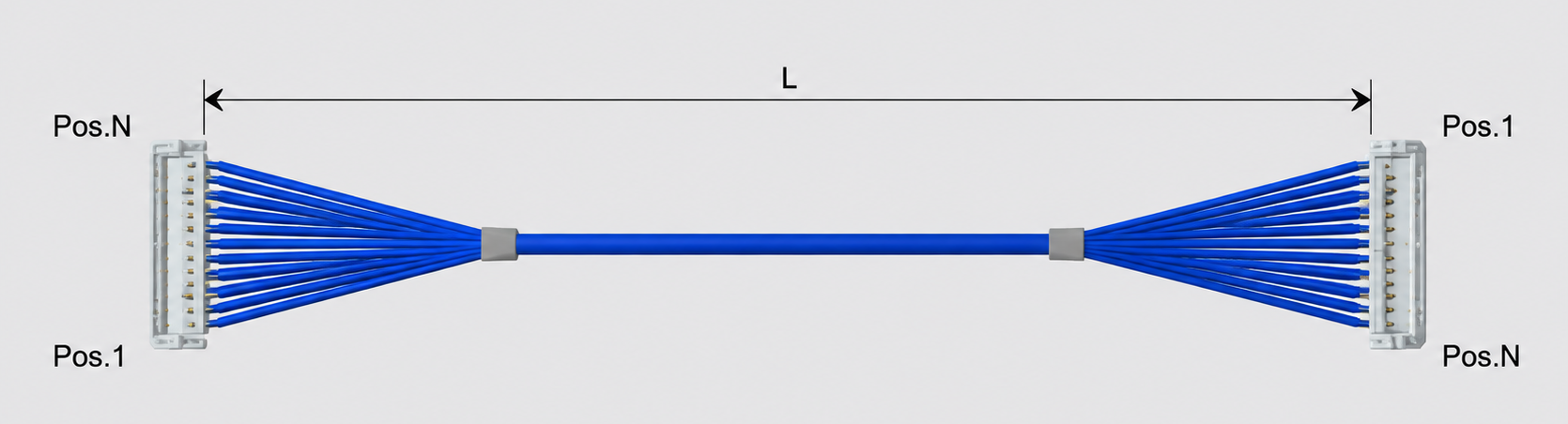

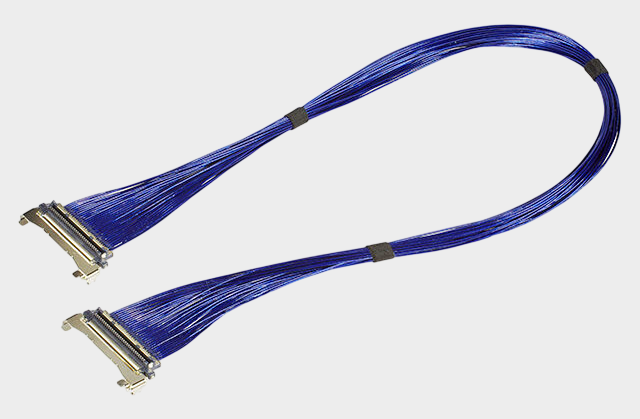

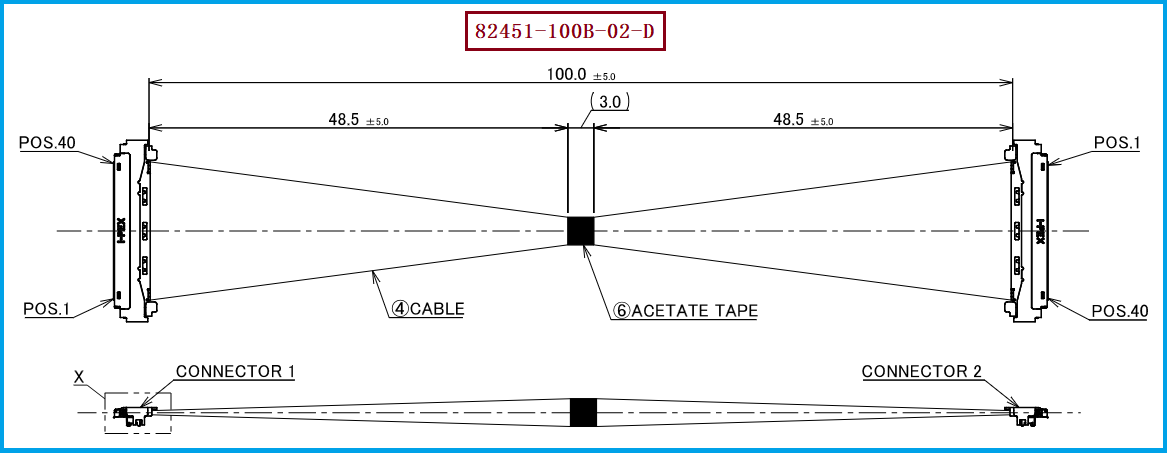

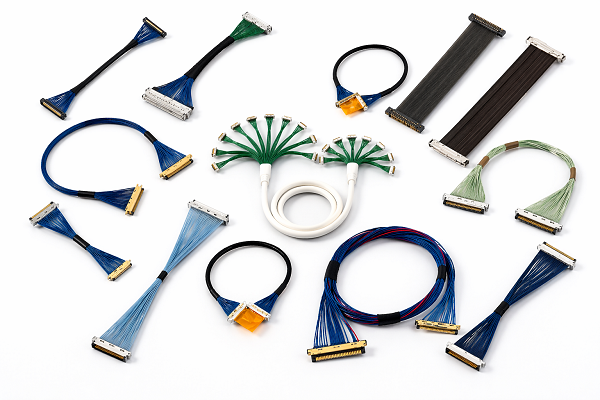

I-PEX 82451-100B-02-D属于CABLINE®-UM系列40Pin极细同轴线束，产品规格为40Pin、Micro-Coaxial Cable、40AWG、50Ω、长度100mm、1-N Pin Assignment。从结构上看，极细同轴线并不是普通单芯导线，而是围绕中心导体构成独立的同轴传输通道，通过绝缘介质与外部屏蔽结构形成相对稳定的信号传输环境；对于高速电子设备而言，这种结构有利于控制信号之间的相互干扰，并满足高密度布线需求。82451-100B-02-D两端采用CABLINE®-UM 40Pin连接结构，线材端使用的连接器型号为20878-040T-01；该连接器采用0.4mm接点间距、Vertical（Right Angle）结构、2.2±0.15mm配合高度，并支持ZenShield®全屏蔽和机械锁扣设计。I-PEX官方资料还显示，CABLINE-UM系列支持AWG36～AWG44的Micro-Coaxial Cable，其中AWG40属于该系列支持的线材规格。 对工程师而言，40Pin、40AWG、100mm以及1-N线序需要作为设计匹配的关键参数；对采购人员而言，则应重点核对原厂料号、Pin数量、线规、长度和连接器型号，避免仅按照外观相似进行替代。【配图建议：极细同轴线截面结构图＋82451-100B-02-D产品实物图＋20878-040T-01连接器局部图】

二、极细同轴线的特点及应用：兼顾小型化、高密度与高速信号需求

随着笔记本电脑、AI终端、高性能计算设备、显示设备及工业电子产品不断向轻薄化和高性能方向发展，设备内部留给线束的空间越来越有限，同时高速信号通道数量不断增加，因此线束需要同时满足“更细、更密、更稳定”的要求。极细同轴线的优势在于每个信号通道具有独立的同轴传输结构，在高密度布线环境中能够为高速信号提供更适合的传输路径；而CABLINE®-UM连接器进一步采用0.4mm超细间距、全屏蔽及多点接地设计，并配置机械锁扣及0.65mm以上有效嵌合长度，用于提升EMC和连接可靠性。I-PEX将CABLINE-UM定位为高速数据传输连接方案，并给出40Gbps/lane PAM3（Reference Only）的系列参考能力，同时列出了USB4 Gen4、Thunderbolt 5、DisplayPort UHBR20、HDMI、eDP、MIPI等参考应用。需要特别说明的是，这属于CABLINE-UM系列连接器的参考性能，并不能直接等同于82451-100B-02-D整套100mm线束保证达到40Gbps/lane；具体系统速率仍需要结合线材、连接器、PCB及整机SI/EMC设计进行验证。 因此，这类极细同轴线束适合用于对空间、高密度信号连接及高速数据传输具有要求的设备内部互连场景。【配图建议：笔记本/AI设备内部线束应用图＋高速显示模组＋工业视觉或高速计算设备应用场景图】

三、选型和兼容与替代方案参考及建议

对于I-PEX 82451-100B-02-D这类极细同轴线束进行选型或国产兼容替代时，工程师首先应确认“40Pin＋40AWG＋100mm＋1-N＋50Ω”这一核心规格组合，同时确认线材端连接器20878-040T-01及对应的连接器装配关系。I-PEX官方CABLINE-UM评估样品资料显示，40Pin、40AWG、1-N线束按照长度分别提供100mm的82451-100B-02-D、200mm的81466-100B-02-D以及300mm的82452-100B-02-D；此外还有40Pin、40AWG的1-1系列，因此进行替代时不能只看“40Pin＋40AWG”，还必须确认长度和Pin Assignment。 从采购角度来看，如果目标是寻找第二供应商或降低原厂线束采购成本，可以以82451-100B-02-D作为目标型号，从连接器、线材规格、Pin定义、线长、外形尺寸及关键电气性能几个维度进行样品承认；从工程角度来看，则建议在导入替代品前进一步验证连接器配合、线序、阻抗、信号完整性、屏蔽连续性及实际设备中的EMC表现。我们公司可提供：I-PEX 82451-100B-02-D兼容替代线束方案，可围绕40Pin、40AWG、100mm等核心规格进行极细同轴线束生产制造，为客户的原厂替代、第二供应商导入及供应链优化提供线束解决方案。【配图建议：原厂与兼容替代线束对比图＋工程检测设备＋样品验证流程图】

四、面向工程与采购的极细同轴线束制造方案

极细同轴线束的选型，本质上是结构空间、信号性能、连接可靠性与供应链可获得性之间的综合平衡。对于本次产品，I-PEX 82451-100B-02-D的核心识别规格为40Pin、40AWG、50Ω、100mm、1-N，并采用20878-040T-01连接器；CABLINE®-UM平台本身具有0.4mm接点间距、2.2±0.15mm配合高度、ZenShield®全屏蔽和机械锁扣等特征，为高密度、高速电子设备内部连接提供了紧凑型连接基础。 对工程师来说，选择合适的极细同轴线束不仅需要关注“能不能装”，还需要确认“能不能稳定传输”；对采购人员来说，则需要关注“能不能稳定供货、能不能形成可靠替代”。因此，我们可针对客户实际产品需求，围绕料号、Pin数、AWG、线长、线序、连接器及性能要求开展兼容替代线束开发与制造，为客户提供更加灵活的极细同轴线束供应选择。

五，总结

I-PEX 82451-100B-02-D是一款CABLINE®-UM系列40Pin、40AWG、50Ω、100mm、1-N极细同轴线束，线材端使用20878-040T-01连接器。其核心特点在于极细同轴结构与0.4mm高密度连接器平台相结合，可满足小型化设备内部多通道信号连接需求。对于兼容替代项目，应重点核对Pin数量、40AWG线材、100mm长度、1-N线序、50Ω规格及20878-040T-01连接器，并通过实际样品完成机械、电气、SI及EMC验证。我们公司可提供I-PEX 82451-100B-02-D兼容替代线束方案，为工程师和采购人员提供专业的极细同轴线束生产制造与替代选型支持。
