一、插损曲线是什么？为什么工程师选型极细同轴线束时必须关注？

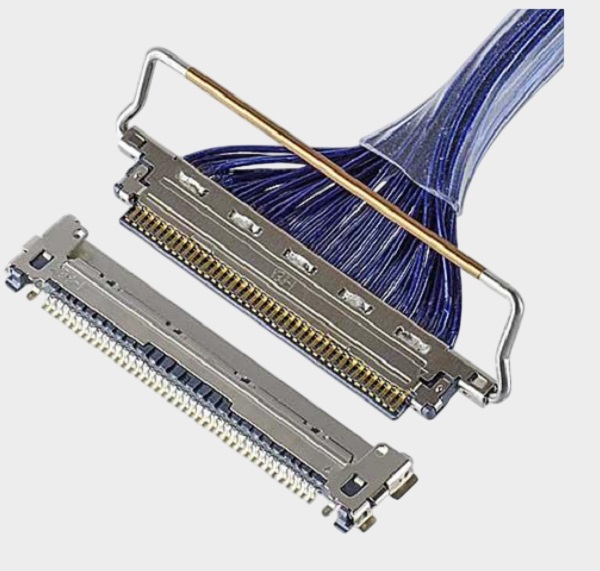

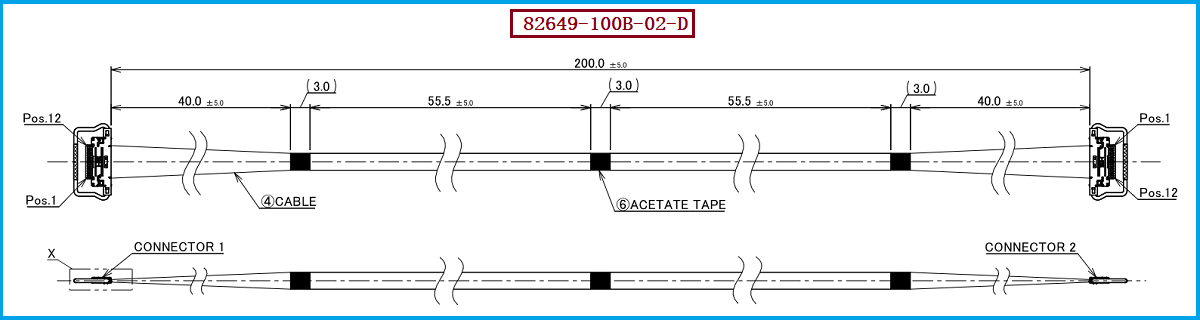

对于高速电子设备而言，极细同轴线束并不是简单的“导线”，其传输性能会直接影响显示、Camera、机器视觉及其他高速信号链路的稳定性。Insertion Loss（插入损耗，简称插损）是工程师评价高速线缆传输性能时经常关注的指标，它反映信号经过线束及连接结构后产生的能量损耗。通常在测试曲线中，横轴代表频率，纵轴以dB表示插入损耗；随着频率升高，线缆的导体损耗、介质损耗以及连接器和端接结构带来的损耗通常会更加明显，因此工程师需要观察曲线在目标工作频段内的整体变化趋势，而不能只看某一个频率点。对于 I-PEX 82649-100B-02-D 而言，该产品属于CABLINE®-CA系列12Pin Micro-Coaxial Harness，采用40AWG、200mm、1-N结构，线材端连接器型号为 20634-112T-02，该连接器可适配36AWG、38AWG、40AWG、42AWG、44AWG线材规格。需要特别说明的是，上述上传资料主要提供CABLINE®-CA系列产品结构、连接器和线材规格等信息，并未提供该具体82649-100B-02-D成品线束的完整插损曲线及具体dB数值，因此在实际项目中应以对应线材、线束结构和测试条件下的实测数据作为最终判断依据，而不能直接从料号推导具体插损结果。

---

二、如何通过插损曲线判断极细同轴线束性能？重点看趋势、频段和一致性
对于工程师来说，阅读极细同轴线束插损曲线时，首先要确认测试频率范围是否覆盖实际应用频段，因为同一条线束在不同频率下的损耗并不相同；其次观察曲线的整体趋势，通常需要重点关注目标频段内是否存在明显异常变化、局部突变或异常峰谷，并结合客户系统允许的Loss预算判断是否能够满足应用要求。对于同规格产品进行供应商替代评估时，还应关注不同批次、不同长度及不同样品之间的曲线一致性，因为高速链路不仅要求“某一根线测试合格”，还需要产品在批量生产后保持稳定的电气性能。与此同时，插损不能脱离其他高速指标单独评价，工程师通常还需要结合Return Loss、串扰、阻抗及眼图等结果综合判断信号完整性。对于I-PEX 82649-100B-02-D这种40AWG Micro-Coaxial线束而言，线缆本身的结构、长度、导体与绝缘材料、屏蔽结构以及20634-112T-02连接器端接质量都会影响最终传输损耗。因此，如果客户希望导入兼容替代产品，建议不仅进行插损曲线对比，还应在相同测试治具、相同频率范围和相同测试条件下进行对比，以避免因测试方法不同导致判断偏差。

---

三、选型和兼容与替代方案参考及建议
针对 I-PEX 82649-100B-02-D 的兼容与替代选型，工程师和采购人员建议首先锁定产品的核心身份参数：CABLINE®-CA系列、12Pin、Micro-Coaxial、40AWG、200mm及1-N结构，同时确认线材端连接器 20634-112T-02 的机械配合和线材适配范围。由于该连接器可适配36AWG、38AWG、40AWG、42AWG、44AWG，因此替代方案可以依据设备空间、信号传输要求及线束制造需求进行合理选型；如果项目要求尽可能接近原产品性能，则建议优先保持40AWG及原有200mm长度、Pin Assignment和连接结构，再通过实际测试验证插损及其他高速性能。对于采购人员而言，不能仅依据“同Pin数、同长度、同连接器”判断替代品是否等效，还应要求供应商提供对应线材规格、阻抗、插损测试数据以及必要的高速信号验证资料。我们公司可提供 I-PEX 82649-100B-02-D 兼容替代线束方案，可根据客户原有产品的连接器、线材规格、长度及结构要求进行极细同轴线束生产制造，并可配合客户进行样品测试和性能验证，为工程开发及采购替代提供更具针对性的产品方案。

---

四、从一条插损曲线看供应商制造能力：稳定性比单次测试结果更重要
对于研发工程师和采购人员而言，插损曲线不仅可以用于判断某一款极细同轴线束是否满足高速传输要求，也可以作为评估供应商制造能力的重要参考。如果两家供应商都能够提供机械尺寸相符的替代线束，但其中一家产品的插损曲线在目标频段更加稳定、批次之间差异更小，那么其量产导入风险通常更容易控制。因此，在评估 I-PEX 82649-100B-02-D 替代方案时，应将“样品性能”和“量产一致性”分开考察，建议供应商在样品阶段提供明确的测试条件及测试结果，并在批量生产过程中持续控制线材、连接器、屏蔽、端接及线长等关键制造环节。我们公司专注于极细同轴线束生产制造，可围绕 I-PEX 82649-100B-02-D 的12Pin、40AWG、200mm、1-N等产品特征提供兼容替代方案，并针对不同客户需求进行线材、长度及结构匹配，为客户的研发验证、供应商替换及批量生产提供相应的极细同轴线束支持。

---

判断极细同轴线束性能，不能只看“能不能连接”，更应该关注其在实际工作频段内的插入损耗变化趋势、信号传输能力以及批量一致性。对于 I-PEX 82649-100B-02-D，其12Pin、40AWG、200mm、1-N结构以及配套 20634-112T-02 连接器构成了重要的选型依据，而连接器可适配36AWG、38AWG、40AWG、42AWG、44AWG线材，也为不同工程设计提供了选型空间。由于现有资料未提供该具体料号的完整插损曲线，因此实际替代项目应通过统一测试条件获得实测数据，并结合Return Loss、阻抗、串扰及眼图等指标进行综合验证。我们公司可提供 I-PEX 82649-100B-02-D 兼容替代线束方案，帮助客户从样品验证到批量生产实现更加可靠的极细同轴线束选型。
我是【线束线缆组件品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：尹经理 18013280527（微信同号）。
