一、40PIN高密度设计，200mm长度兼顾空间布局与信号连接需求

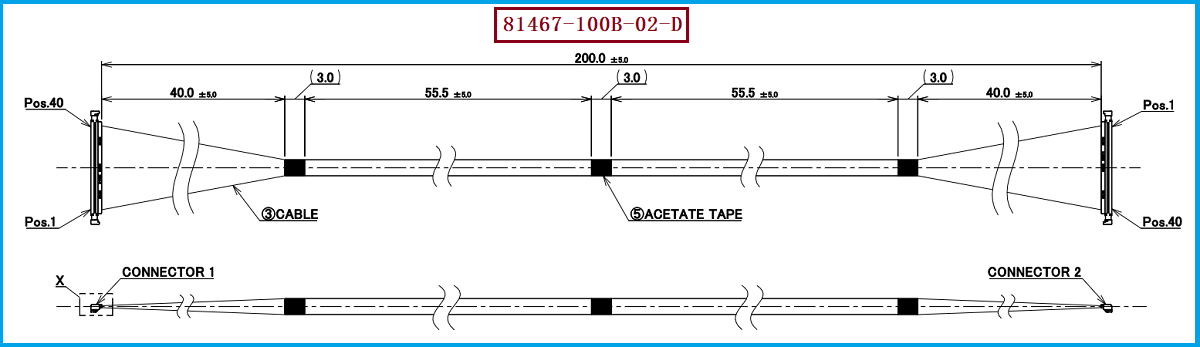

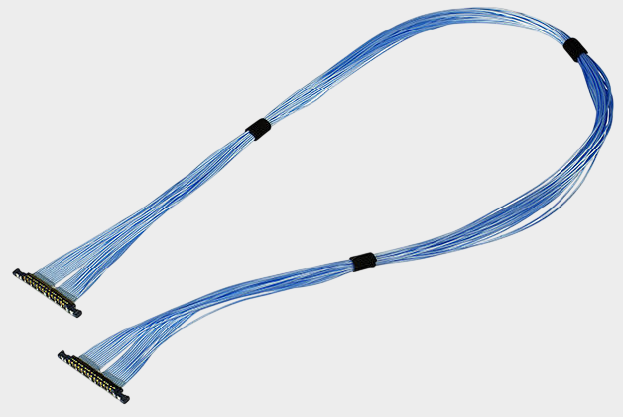

在笔记本电脑、平板、显示设备、摄像头模组以及其他轻薄型电子设备中，内部高速信号连接往往同时面临“空间越来越小、信号速率越来越高、布线密度越来越高”的设计挑战。I-PEX 81467-100B-02-D属于CABLINE-UA II系列40Pin极细同轴线束方案，采用40×Micro-Coaxial Cable AWG #44、50Ω、蓝色线材，线束总长度为200±5mm，两端采用CABLINE-UA II Plug结构。其中线材端使用的连接器型号为20497-040T-30，对应40Pin结构；CABLINE-UA II系列连接器采用0.3mm Contact Pitch设计，可在有限空间内实现较高的信号连接密度。对于工程师而言，这类40Pin极细同轴线束能够减少传统多芯线方案在高密度布线中的空间占用，同时便于根据设备内部结构进行走线和装配；对于采购人员而言，在进行替代料评估时，应重点核对Pin数、连接器型号、线材AWG、阻抗、线束长度、线序以及端部尺寸等关键参数，而不能仅根据“40Pin”判断是否能够直接替代。

二、极细同轴线的阻抗匹配原理：为什么50Ω参数对高速信号如此重要？

对于高速数字信号而言，极细同轴线并不仅仅承担“导电和连接”的作用，其本身实际上也是高速传输链路的一部分。所谓阻抗匹配，核心是让信号源、连接器、线缆以及负载之间的特性阻抗尽可能保持一致，从而减少高速信号在传输过程中产生的反射。当信号沿着具有一定特性阻抗的传输线传播时，如果遇到阻抗发生明显变化的位置，就会产生部分信号反射；在高速、高频条件下，这种反射可能进一步表现为波形畸变、过冲、振铃、眼图收缩以及信号完整性下降。因此，I-PEX 81467-100B-02-D采用50Ω Micro-Coaxial Cable这一参数，对于研发工程师进行高速信号链路设计具有重要参考价值。极细同轴线的阻抗主要与中心导体尺寸、绝缘介质介电特性、屏蔽层结构以及导体与屏蔽层之间的几何关系有关，因此在开发兼容替代线束时，不能简单理解为“只要使用44AWG线材就可以替代”，而应同时控制线材结构、特性阻抗、端接工艺及连接器配合状态，使整条信号链路尽量维持稳定的阻抗环境。对于采购人员而言，在供应商替代评估过程中，建议将“44AWG+50Ω+40Pin+对应连接器”作为基础规格组合进行核验，而不是仅比较外观和尺寸。

三、选型和兼容与替代方案参考及建议

针对使用CABLINE-UA II 40Pin极细同轴连接方案的产品，在进行国产替代或第二供应商导入时，建议工程和采购团队首先确认原线束料号为I-PEX 81467-100B-02-D，然后围绕连接器、线材、阻抗、长度、线序和端部结构进行逐项确认。本型号对应的线材端连接器为20497-040T-30，可适配的线材规格为44AWG；I-PEX CABLINE-UA II系列资料显示，该系列提供26Pin、32Pin、40Pin、50Pin等不同规格，并配套相应的Plug Housing、Metal Cover和Receptacle，因此替代开发时需要保证连接器体系和40Pin结构的一致性。 对于线束制造商而言，真正具有工程价值的兼容替代并不是简单复制线长，而是从连接器匹配、40Pin线序、44AWG线材、50Ω阻抗、线束长度及端部成型工艺等多个维度进行验证，再结合客户实际设备进行导通、耐压、绝缘以及高速信号完整性等测试。根据该PDF，81467-100B-02-D图纸还给出了AC 100V耐压、2.0mA Max漏电流、DC 100V条件下50MΩ Min绝缘电阻以及80℃ Max工作温度等参数，因此这些指标也应纳入替代产品的工程验证范围。 我们公司可提供：I-PEX 81467-100B-02-D兼容替代线束方案，可根据客户现有连接器体系、44AWG Micro-Coaxial Cable、线束长度、线序及设备内部安装空间进行针对性的极细同轴线束替代开发，为研发验证、样品打样、第二供应商导入及批量采购提供支持。

四、面向研发与采购的稳定替代选择——从“型号替代”走向“性能兼容”

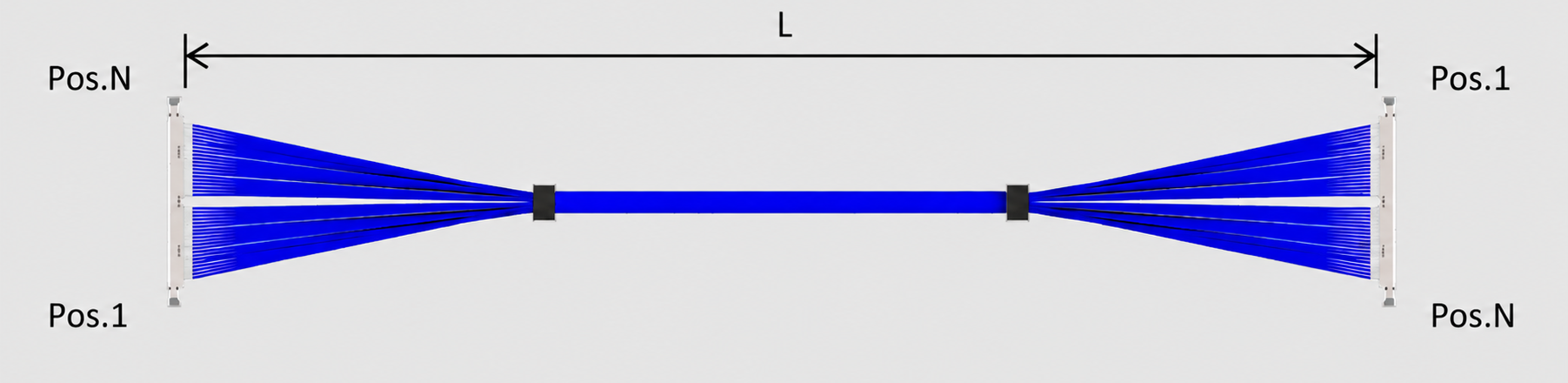

对于工程师而言，选择极细同轴线束时，真正需要关注的是整个高速信号链路的稳定性，而不仅是连接器能否插上；对于采购人员而言，则更需要关注供应商能否长期稳定提供与原设计相匹配的产品。I-PEX 81467-100B-02-D的核心规格可以概括为CABLINE-UA II、40Pin、0.3mm Contact Pitch、44AWG、50Ω、200mm、1-N线序，其配套线材端连接器型号为20497-040T-30。因此，在替代方案开发中，应以原型号的连接器结构和关键电气参数为基础，再针对客户实际应用进行样品验证和量产工艺确认。对于需要寻找I-PEX同类产品替代供应商的客户而言，如果能够同时解决连接器匹配、极细同轴线材制造、端部组装、阻抗控制及批量一致性问题，就能够真正实现从“尺寸兼容”向“功能与性能兼容”的升级。总体来看，81467-100B-02-D是一款面向高密度、高速信号连接场景的40Pin/44AWG/50Ω极细同轴线束方案，对于需要降低采购成本、建立第二供应商、寻找国产替代或进行定制化线束开发的项目，具有较明确的替代开发价值。
