一、83038-100B-01-D 40Pin 极细同轴线束产品介绍

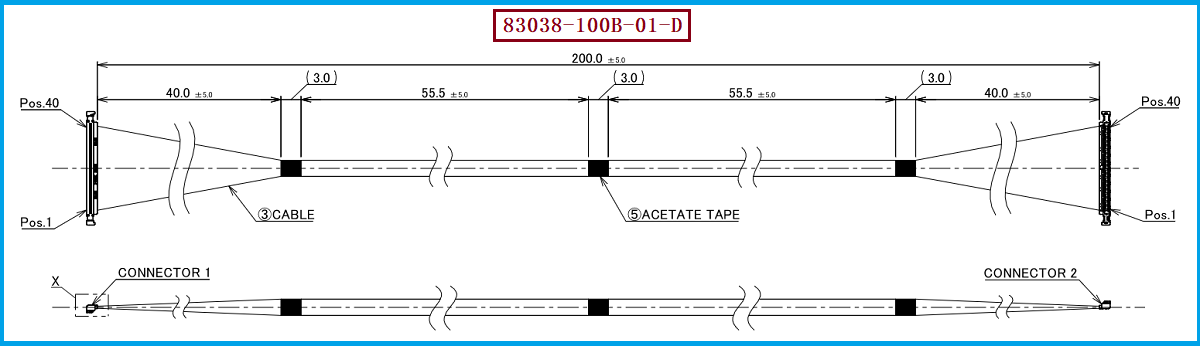

随着笔记本电脑、显示模组、工业设备、医疗影像设备及其他小型化高速电子产品不断发展，内部连接系统对线束的小型化、高密度和高速传输能力提出了更高要求。I-PEX 83038-100B-01-D 是一款 CABLINE®-UA II 系列 40Pin 极细同轴线束产品，采用 AWG44、50Ω Micro Coaxial Cable，线束长度为 200mm。该线束采用双端 40Pin 连接结构，并按照 1-1 线位定义进行对应连接，即一端 Pin 1 至 Pin 40 与另一端相同编号 Pin 位一一对应。针对该类高速互连应用，我们公司专注于极细同轴线束的生产制造，可提供 83038-100B-01-D 兼容替代极细同轴线束方案，满足客户在产品开发、样品验证及批量采购方面的不同需求。

二、线材端连接器及线束结构特点

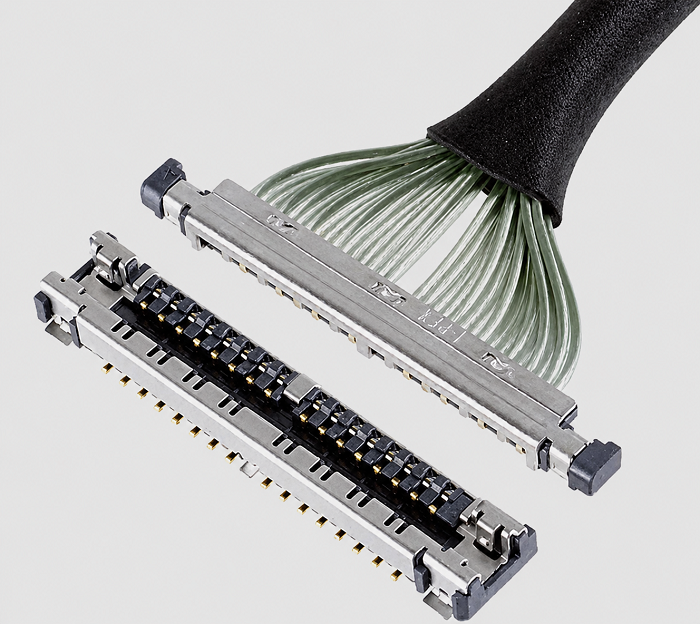

从产品结构来看，83038-100B-01-D 属于典型的高密度 Micro Coaxial Harness，其线材端使用的连接器型号为 20497-040T-30，对应 CABLINE-UA II 40Pin 连接器结构。整条线束由 40 根 AWG44 极细同轴线组成，每根线具有独立的信号传输和屏蔽结构，适用于高速、高密度电子设备内部连接。在线束制造过程中，除了连接器 Pin 数必须匹配外，线材长度、阻抗、屏蔽结构、端部加工、Bonding 固定以及线位定义都直接影响最终产品的可靠性。因此，对于工程师而言，确认 40Pin、AWG44、50Ω、200mm 长度、20497-040T-30 连接器结构以及 1-1 线位定义，是进行产品设计和替代方案评估的重要基础；对于采购人员而言，这些参数同样是供应商技术能力和产品一致性评估的重要依据。

三、极细同轴线绝缘层厚度与阻抗稳定性的关系

在高速极细同轴线束中，阻抗稳定性是影响信号完整性的关键因素之一，而绝缘层厚度则与线材特性阻抗具有直接关系。极细同轴线通常由中心导体、绝缘层和屏蔽层构成，其中绝缘层位于中心导体与屏蔽层之间。当绝缘层厚度发生变化时，中心导体与屏蔽层之间的距离以及电磁场分布也会随之改变，从而导致特性阻抗产生变化。如果绝缘层厚度控制不均匀，或者线材同心度不足，就可能造成阻抗沿线束长度方向出现波动，进一步影响高速信号传输中的反射、回波损耗、插入损耗及整体信号完整性。因此，对于采用 50Ω AWG44 极细同轴线的高速线束产品而言，稳定的绝缘层厚度、良好的同心度以及一致的材料介电特性，是保证阻抗稳定的重要基础。我们公司在极细同轴线束制造过程中，可根据客户的应用需求，对线材规格、阻抗性能、加工工艺和整体线束结构进行综合匹配，为高速信号传输应用提供可靠的制造支持。

四、选型和兼容与替代方案参考及建议

在对 83038-100B-01-D 极细同轴线束进行选型、兼容或替代开发时，建议工程师和采购人员从整体系统角度进行确认。首先需要确认连接器系列及 Pin 数是否一致，本产品对应 CABLINE-UA II 40Pin 应用；其次需要确认极细同轴线规格，包括 AWG44 线规及 50Ω 阻抗要求；同时还需要核对线束总长度是否为 200mm，以及两端连接器的安装方向和 1-1 线位定义是否符合设备接口要求。在线材端结构方面，应重点确认连接器型号 20497-040T-30 的匹配关系，并综合考虑金属屏蔽、端部固定及线束机械结构要求。对于希望降低供应链风险、缩短采购周期或寻找兼容替代产品的客户，我们公司可提供 83038-100B-01-D 兼容替代线束方案，同时可根据实际项目需求进行线束长度、Pin 位定义、线材规格、阻抗及连接器结构的定制化开发。

五、总结

总体来看，I-PEX 83038-100B-01-D 所代表的 40Pin 极细同轴线束方案，适用于对空间、高速传输和连接可靠性具有较高要求的电子设备内部互连应用。该产品采用 AWG44、50Ω 极细同轴线，40Pin 高密度连接结构，线材端连接器型号为 20497-040T-30，并采用 1-1 线位定义进行对应连接。对于高速极细同轴线束而言，除了连接器和 Pin 位匹配之外，线材绝缘层厚度及其一致性对于阻抗稳定性同样具有重要影响，因此专业的线材选择与加工制造工艺是保证产品性能的重要环节。我们公司作为极细同轴线束生产制造商，可为客户提供 83038-100B-01-D 兼容替代极细同轴线束方案及相关定制服务，帮助工程师获得更灵活的设计和验证选择，同时为采购人员提供更具稳定性、成本竞争力和供应保障的线束解决方案。

我是【线束线缆组件品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：王先生 18013280587（微信同号）。
