一、26Pin高密度设计，满足小型设备高速信号连接需求

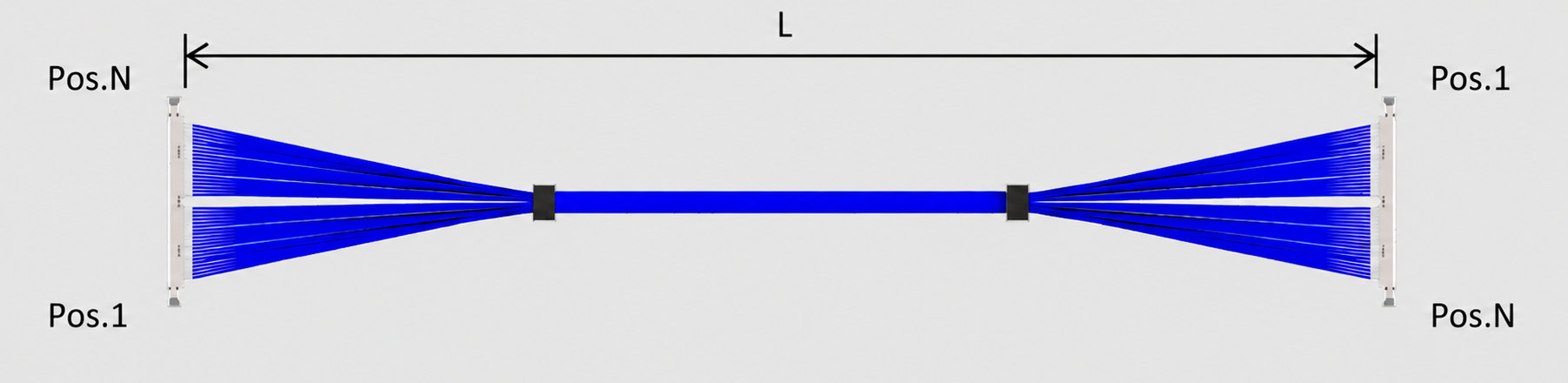

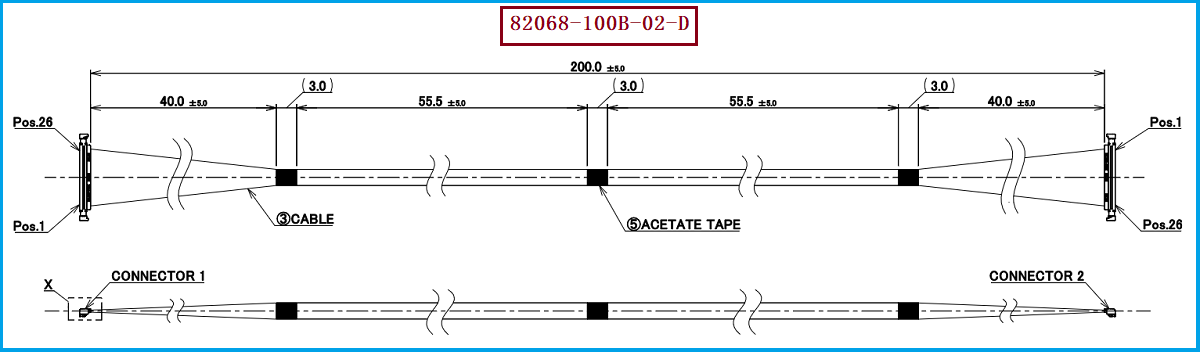

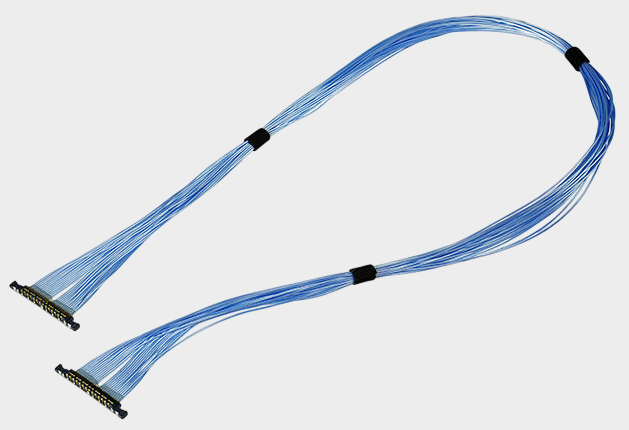

在笔记本电脑、平板电脑、显示设备、摄像模组以及其他空间受限型电子产品中，极细同轴线束需要同时满足高密度布线、小型化安装以及高速信号传输等要求。I-PEX CABLINE-UA II系列采用0.3mm Contact Pitch、Vertical Right Angle结构，并提供26Pin、32Pin、40Pin、50Pin等规格，适用于Micro Coaxial Cable极细同轴线连接应用。针对本次产品，极细同轴线束产品料号/型号为 I-PEX 82068-100B-02-D，属于CABLINE-UA II 26Pin Micro-Coaxial Harness，采用44AWG、50Ω极细同轴线材，线束长度200mm，线位定义为1-N，线材端使用的连接器型号为 20497-026T-30。对于工程师而言，这款线束的核心价值并不仅仅是线径细，更在于0.3mm超细间距连接器与极细同轴线材的组合，可以在有限空间内实现多通道信号连接；对于采购人员而言，产品料号、连接器型号、Pin数、线材规格、长度和线位定义则是进行供应商询价、规格确认和兼容替代时需要重点核对的信息。

二、如何通过插损曲线判断极细同轴线束性能？

对于高速信号应用，工程师在评估极细同轴线束性能时，不能只看线材规格或者连接器型号，还需要关注信号完整性，其中**插损（Insertion Loss，IL）**是非常重要的评价指标。插损主要反映信号通过线束之后产生的传输损耗，通常以dB表示。在相同测试条件和频率范围下，插损曲线越接近0dB，一般意味着信号经过线束后的衰减越小。实际查看曲线时，应重点关注目标工作频率范围内曲线是否平滑、损耗是否随着频率升高而明显增加，以及是否存在异常的峰值、凹陷或突变。如果极细同轴线束在目标频段内插损快速增加，说明高频信号经过线束后的能量衰减可能更加明显；如果曲线保持相对平稳，则通常更有利于高速信号传输。不过，插损并不能单独作为判断线束高速性能的唯一依据，还应结合回损、阻抗一致性、串扰以及连接器端接区域的信号完整性进行综合评估。CABLINE-UA II官方资料将5Gbps/lane NRZ列为参考传输能力，并列出USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用，因此在实际项目中，建议根据具体信号速率、线束长度和系统设计进行完整的SI测试。

三、选型和兼容与替代方案参考及建议

对于研发工程师和采购人员来说，极细同轴线束的兼容替代不能简单理解为“Pin数一样、长度一样就可以替代”。以 I-PEX 82068-100B-02-D 为例，在进行替代开发时，需要重点确认CABLINE-UA II系列及26Pin连接结构、20497-026T-30连接器、44AWG Micro-Coaxial Cable、50Ω阻抗、200mm线束长度以及1-N线位定义，同时还应核对两端端接结构、线束成型尺寸、Bonding及固定工艺，并根据实际应用确认插损、回损、串扰等高速电气性能。I-PEX官方型号资料将82068-100B-02-D定义为26Pin、44AWG、L=200mm、1-N的Micro-Coaxial Harness，20497-026T-30则对应CABLINE-UA II 26Pin Plug Housing。对于采购端，如果原产品存在交期较长、采购成本较高、供应渠道受限或者需要寻找国产化替代供应商等情况，可以要求替代供应商按照原产品工程图和实物样品进行尺寸、结构、线位及电气性能验证，而不是单纯按照料号进行复制。我们公司可提供：I-PEX 82068-100B-02-D兼容替代线束方案，可根据客户实际产品需求，对极细同轴线材、连接器端接、线位定义、线束长度及成型结构进行配套开发和制造。

四、从插损曲线到批量生产，工程验证更要关注一致性

极细同轴线束从研发样品进入批量生产后，工程部门关注的不仅是首件产品能否通过测试，还需要关注不同批次之间的性能一致性。对于 82068-100B-02-D 这类26Pin、44AWG、50Ω、200mm、1-N结构的极细同轴线束，线材本身的阻抗一致性、连接器端接质量、屏蔽结构、线束长度、弯折状态以及生产工艺都可能影响最终的高速信号表现。因此，在兼容替代开发过程中，可以通过插损曲线观察目标频段内信号衰减趋势，同时结合回损、阻抗、串扰等指标进行综合验证；对于批量产品，还应关注不同批次测试曲线之间的一致性。CABLINE-UA II采用多点接地设计，其产品定位本身就兼顾高速信号连接和EMI性能，因此替代线束在制造过程中也需要重视屏蔽连续性、端接可靠性以及线束成型一致性。对于采购人员来说，一个真正具有量产价值的替代方案，应当同时满足机械兼容、电气兼容、信号性能稳定以及批量一致性等要求，而不仅仅是外观和连接器能够插合。

五、总结

综合来看，I-PEX 82068-100B-02-D是一款CABLINE-UA II系列26Pin极细同轴线束，其主要特征包括44AWG、50Ω Micro-Coaxial Cable、200mm线束长度以及1-N线位定义，线材端使用的连接器型号为 20497-026T-30。对于工程师而言，在进行产品选型或者国产替代时，应从连接器结构、Pin数、线材规格、阻抗、线位定义、长度、插损、回损、串扰以及机械尺寸等多个维度进行验证；对于采购人员而言，则应重点关注替代产品的规格匹配程度、供应能力、交付周期、成本以及批量生产一致性。尤其对于高速信号应用，通过插损曲线分析线束在目标频率范围内的衰减情况，是判断传输性能的重要手段之一，但最终仍应结合完整的信号完整性测试进行综合判断。我们公司可提供：I-PEX 82068-100B-02-D兼容替代线束方案，可面向研发打样、项目验证、供应链替代以及批量生产，为客户提供极细同轴线束的兼容开发与制造服务。

我是【线束线缆组件品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：王先生 18013280587（微信同号）。
