一、I-PEX 83013-100B-01-D产品解析：20Pin极细同轴线束，满足高密度连接需求

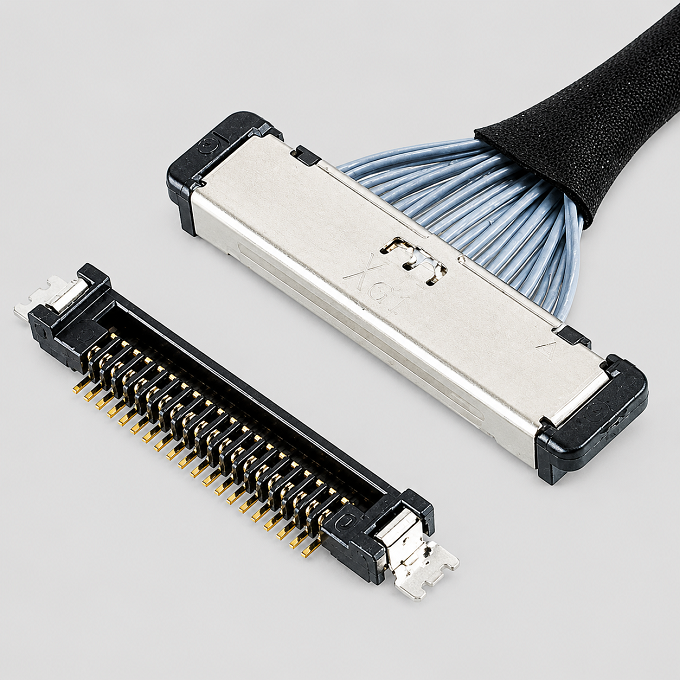

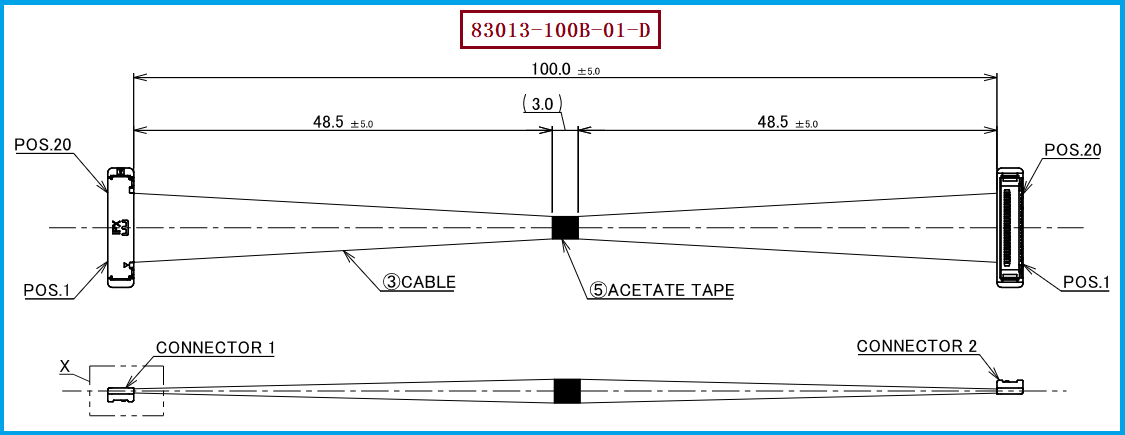

I-PEX CABLINE®-SS 20P Harness 83013对应的极细同轴线束产品料号为83013-100B-01-D，属于20Pin CABLINE®-SS极细同轴线束产品。根据产品资料，该型号采用40AWG Micro-Coaxial Cable（极细同轴线），标准线束长度为100mm，并采用1-1线序结构。其线材端使用的连接器型号为20373-R20T-06，对应CABLINE®-SS 20Pin Plug Housing Assembly，配套Metal Cover型号为2182-020-03，对接板端连接器为20374-R20E-31。CABLINE®-SS采用0.4mm Contact Pitch、垂直直角型结构及水平出线设计，连接器高度约1.65±0.2mm、深度约3mm，适用于笔记本电脑、显示模组、摄像头模组以及其他内部空间紧凑的电子设备。对于工程师而言，确认这类极细同轴线束时不能只关注20Pin和100mm长度，还需要同步核对83013-100B-01-D完整料号、40AWG线材、20373-R20T-06连接器、1-1线序以及端部结构；对于采购人员而言，也建议将这些参数作为询价、打样和供应商比对的基础条件，以降低型号混淆及替代后装配不匹配的风险。

二、40AWG极细同轴线的屏蔽层有什么作用？屏蔽性能关系高速信号传输稳定性

极细同轴线通常由中心导体、绝缘介质、屏蔽层以及外部保护结构组成，其中屏蔽层是保证高速信号传输稳定性的重要结构之一。在高速信号传输过程中，屏蔽层可以形成相对独立的电磁传输环境，降低外部电磁干扰对信号通道的影响，同时也有助于减少高速信号向周围空间产生的电磁辐射，从而改善EMI表现和信号完整性。对于采用40AWG Micro-Coaxial Cable的I-PEX 83013-100B-01-D而言，由于线缆尺寸较小、通道密度较高，多根极细同轴线集中排列时，线间串扰以及线束与周边电子元件之间的电磁耦合更加值得关注。因此，在进行极细同轴线束兼容替代时，不能仅以“40AWG线径一致”作为判断标准，还需要综合关注线材结构、阻抗控制、屏蔽结构、端接工艺以及各通道之间的一致性。CABLINE®-SS系列面向高速Micro-Coaxial连接应用，相关资料中给出了Micro-Coaxial Cable、AWG40、45Ω、100mm等参考测试条件，并进行了16Gbps/Lane高速信号传输性能验证，因此替代开发应从机械尺寸、电气性能、屏蔽能力和高速信号完整性等多个维度进行确认。

三、I-PEX 83013-100B-01-D兼容替代方案：围绕完整料号逐项确认，避免仅凭外观替代

针对需要替换I-PEX 83013-100B-01-D的客户，建议工程师和采购人员按照“产品料号、Pin数量、线材规格、线束长度、线序、连接器型号、端部结构及电气性能”逐项进行确认。该产品的关键识别信息为20Pin、40AWG、100mm、1-1线序、20373-R20T-06连接器，其中1-1线序需要重点确认，因为CABLINE®-SS系列存在不同线序配置，即使Pin数量、线材规格及长度相同，线序不同也可能造成设备无法正常工作。同时，CABLINE®-SS采用0.4mm Pitch小型化连接结构，实际替代时还应确认Plug与Receptacle之间的机械配合、安装高度、出线方向以及线缆端接状态。对于高速应用，则建议在样品验证阶段进一步检测导通、绝缘、耐压、阻抗以及高速信号完整性等指标，从而确认替代产品不仅能够完成机械装配，也能够满足原应用的信号传输要求。我们公司可提供I-PEX 83013-100B-01-D兼容替代极细同轴线束方案，可围绕原产品的20Pin、40AWG、100mm、1-1线序及20373-R20T-06连接器配置进行生产制造，并支持客户开展国产替代、样品打样、BOM替换及第二供应商开发。

四、20Pin极细同轴线束如何保证高速连接应用？机械兼容与信号完整性需要同步验证

对于笔记本电脑、显示设备、摄像头模组以及其他高密度电子设备而言，极细同轴线束不仅需要满足小型化布线要求，还需要兼顾高速信号传输过程中的阻抗一致性、插入损耗、回波损耗、串扰及通道一致性。尤其是20Pin线束采用多通道并行结构后，任何单一通道的加工偏差都可能对整体信号质量产生影响，因此兼容替代不能简单理解为“连接器尺寸相同即可替换”。在实际开发过程中，应重点控制40AWG Micro-Coaxial Cable的结构尺寸、导体及绝缘材料、屏蔽层结构、线缆长度公差以及连接器端接质量，并通过高速测试验证不同频率下的传输表现。同时，还应结合设备实际安装空间确认线束弯折半径、出线方向、连接器插拔配合及固定方式。通过机械尺寸匹配＋线序匹配＋线材规格匹配＋端接工艺控制＋高速电气性能验证，才能真正实现稳定可靠的兼容替代，为客户降低单一品牌供应风险，并提高极细同轴线束供应链的灵活性。

五、总结

综合来看，I-PEX 83013-100B-01-D是一款采用CABLINE®-SS连接器平台的20Pin极细同轴线束，其核心选型信息可以概括为20Pin＋40AWG＋100mm＋1-1线序＋20373-R20T-06连接器。产品采用小型化0.4mm Pitch连接结构，适合空间受限、高密度及高速信号连接场景；40AWG极细同轴线的屏蔽结构、阻抗控制及端接质量，则是影响高速信号传输稳定性的重要因素。对于工程师而言，进行替代开发时应重点关注连接器机械匹配、线材结构、屏蔽性能、阻抗、线序、插入损耗以及高速信号完整性；对于采购人员而言，则建议以完整产品料号83013-100B-01-D作为询价、采购和供应商确认依据，同时明确20373-R20T-06、40AWG、100mm及1-1线序等关键规格。我们公司可提供I-PEX 83013-100B-01-D兼容替代线束方案，支持客户进行极细同轴线束国产替代、样品验证、BOM替换及批量生产，为高速、小型化、高密度电子设备提供可靠的极细同轴线束解决方案。
