一、产品介绍：40PIN CABLINE-CA II极细同轴线束满足高密度连接需求

随着智能终端、高性能显示设备、工业视觉设备以及高速计算设备不断向轻薄化、高集成化方向发展，设备内部连接空间越来越有限，同时对于信号传输质量的要求也越来越高。传统线束方案在面对高速、高频、多通道信号传输时，容易受到空间限制以及电磁干扰影响，而极细同轴线束凭借小型化结构、良好的屏蔽性能以及稳定的高速传输能力，逐渐成为高端电子设备内部连接的重要方案。

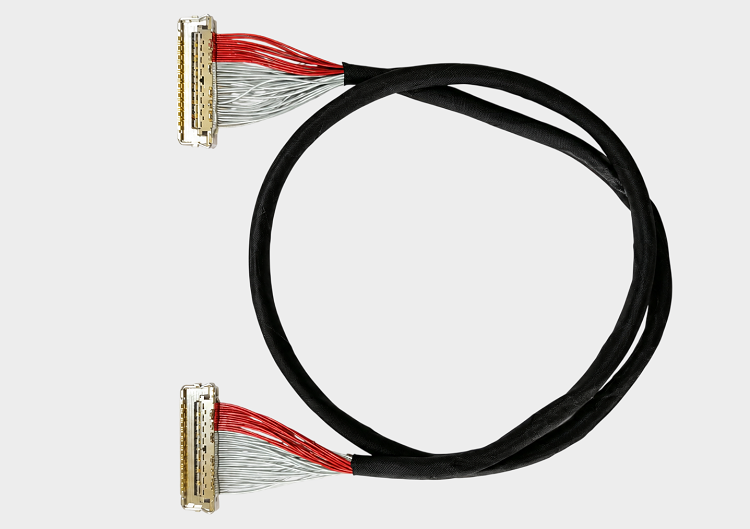

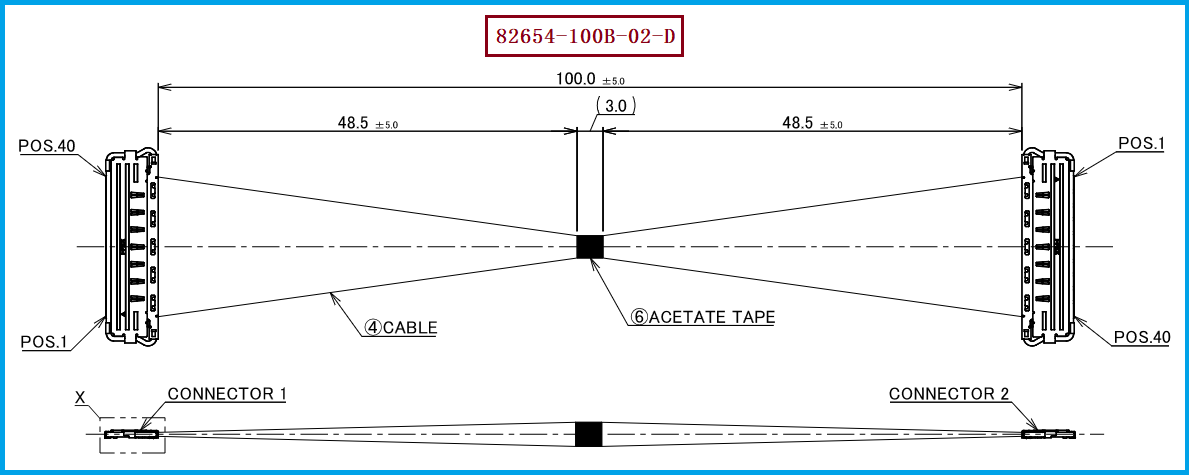

本文介绍的产品为 I-PEX 82654-100B-02-D极细同轴线束，属于 I-PEX CABLINE®-CA II系列40PIN Micro-Coaxial Harness产品。该方案采用 40PIN高密度连接结构，线材端使用连接器型号为 20680-040T-01，并采用 1-N线位定义结构，即一端连接器端接，另一端为开放线材端，可根据客户设备结构需求进行二次加工或定制连接。

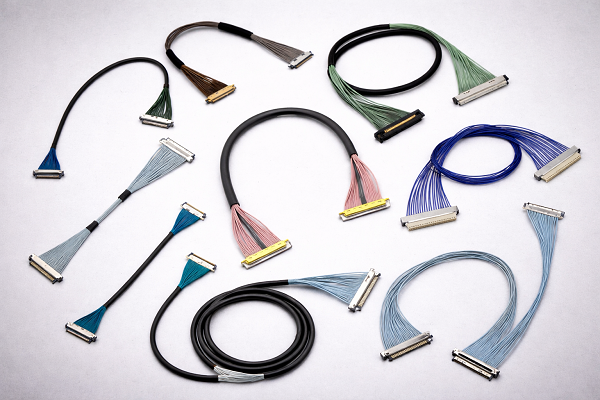

该产品采用极细同轴线设计，在有限空间内实现多通道高速信号传输，适用于显示模组、摄像头模组、高性能电子设备以及工业设备内部模块连接。我们公司专注于极细同轴线束研发制造，可提供 I-PEX 82654-100B-02-D兼容替代线束方案，帮助客户实现原厂替代、供应链优化以及定制化高速连接方案。

二、技术解析：极细同轴线的芯线直径可以小到多少mm？

对于工程师而言，极细同轴线最重要的技术指标之一就是线径尺寸。随着电子设备不断追求更薄、更小、更高集成度，极细同轴线需要在有限空间内同时满足高速传输、信号完整性以及机械柔韧性要求。

一般情况下，极细同轴线（Micro-Coaxial Cable）的外径可以做到毫米级甚至亚毫米级，而内部中心导体（芯线）的直径则会根据AWG规格、导体结构以及应用需求进行设计。以高速电子设备常用的40AWG极细同轴线为例，其导体尺寸通常已经达到非常微细的范围，中心导体直径可控制在约 0.08mm左右级别（不同厂家结构设计会存在差异）。部分更高规格的Micro-Coax产品，其芯线直径还可以进一步缩小。

但是，芯线并不是越细越好。工程设计过程中需要综合考虑导体电阻、信号衰减、机械强度以及制造可靠性。如果芯线过细，虽然可以进一步降低空间占用，但可能影响电流承载能力和长期可靠性。因此，工程师需要根据实际传输速率、距离、工作环境以及设备结构选择合适规格。

I-PEX 82654-100B-02-D极细同轴线束采用CABLINE®-CA II高速连接平台，通过40PIN高密度设计和Micro-Coax结构，在小尺寸空间内实现多信号通道稳定传输，是尺寸、性能和可靠性之间平衡的典型方案。

三、产品应用优势：1-N线位定义结构提升设计灵活性

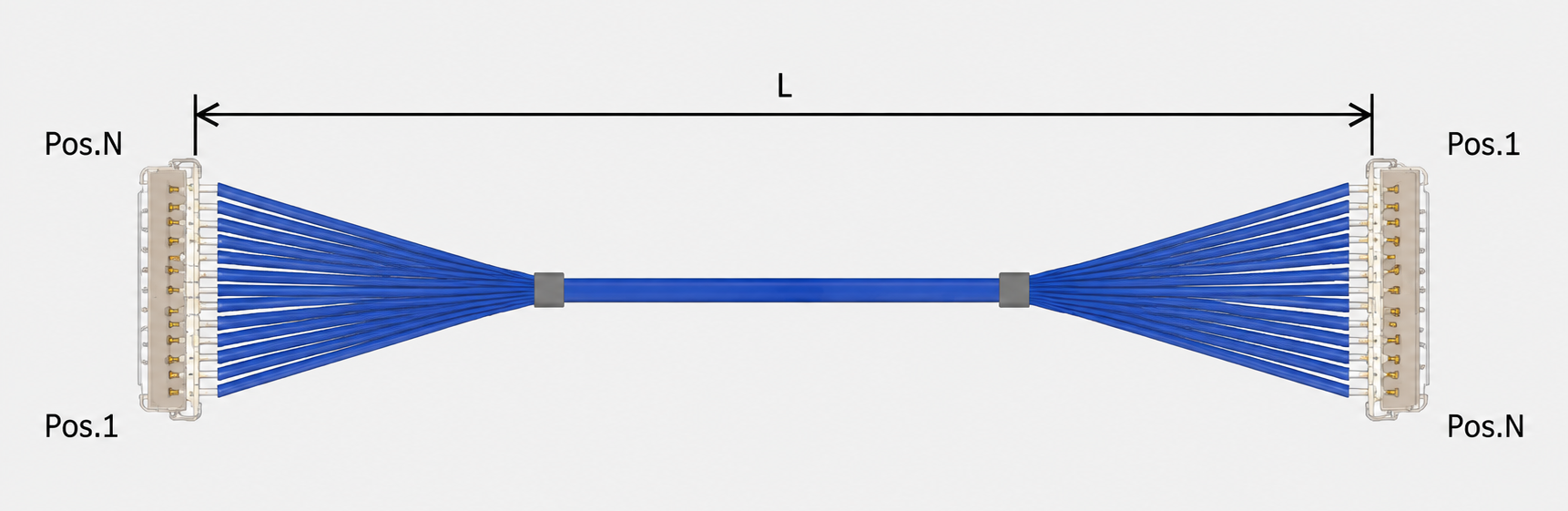

I-PEX 82654-100B-02-D极细同轴线束采用 1-N线位定义方式，相比两端均安装连接器的1-1结构，1-N结构能够提供更高的设计灵活性。一端通过 20680-040T-01连接器实现标准化连接，另一端开放线材端可以根据客户PCB设计、模组结构或终端应用需求进行二次处理。

对于研发工程师而言，1-N结构可以减少部分结构限制，使线束更容易适配不同设备内部空间布局。同时，40PIN设计能够支持更多信号通道，在高速显示、摄像头数据传输以及复杂电子系统内部互连中具有较强应用价值。

对于采购人员而言，选择极细同轴线束供应商不仅需要关注产品型号匹配，还需要关注供应商是否具备稳定量产能力、工艺控制能力以及快速响应能力。极细同轴线束生产涉及精密剥线、屏蔽层处理、端子组装以及电气性能检测等多个环节，任何环节控制不足都可能影响最终产品可靠性。

我们公司具备极细同轴线束研发与生产制造能力，可提供 I-PEX 82654-100B-02-D兼容替代线束方案，支持客户进行样品验证、小批试产以及批量交付，满足不同应用场景下的高速连接需求。

四、选型和兼容与替代方案参考及建议：合理选择避免性能不足或成本浪费

在进行极细同轴线束选型时，工程团队需要重点确认连接器型号、PIN数量、线位定义、线材规格以及设备安装环境。并不是所有高速应用都需要最高规格线材，而应根据实际传输需求选择最适合的方案。

针对 I-PEX 82654-100B-02-D极细同轴线束，其关键匹配信息包括：产品型号为 I-PEX 82654-100B-02-D，线材端连接器型号为 20680-040T-01，采用 40PIN结构，线位定义为 1-N。在进行兼容替代开发时，需要重点确认连接器接口尺寸、PIN排列、信号定义、线束长度以及电气性能是否满足原设备要求。

如果客户原有供应链存在交期不稳定、采购成本压力、供应来源单一等问题，可以通过兼容替代方案建立更加稳定的供应体系。在替代验证过程中，建议重点测试导通性能、绝缘性能、机械可靠性、高速信号完整性以及长期使用稳定性。

我们公司可提供 I-PEX 82654-100B-02-D兼容替代线束方案，帮助客户降低供应链风险，实现极细同轴线束产品国产替代和稳定量产。

五，总结：极细同轴线束推动电子设备向更小尺寸、更高速率发展

随着电子设备不断向高性能、小型化方向发展，极细同轴线束凭借其优秀的空间利用率、高速传输能力以及抗干扰性能，正在成为越来越多高端设备内部连接的重要选择。

I-PEX 82654-100B-02-D极细同轴线束采用40PIN CABLINE®-CA II连接方案，搭配 20680-040T-01线材端连接器，并采用灵活的 1-N线位定义结构，能够满足高速、多通道、小空间连接需求。

我们公司持续专注于极细同轴线束研发制造，可提供高品质兼容替代方案，为客户提供从产品设计、样品验证到批量生产的一站式连接解决方案，助力未来高速电子设备连接技术升级。

我是【线束线缆组件品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：王先生 18013280587（微信同号）。
