一、产品介绍：82672-100B-01-D极细同轴线束满足高密度高速连接需求

随着智能设备、显示系统、高性能计算设备以及工业电子产品不断向小型化、高速化方向发展，设备内部对于高速信号连接线束提出了更高要求。在有限空间内实现稳定的数据传输，不仅需要考虑线束尺寸，还需要关注信号损耗、电磁干扰以及连接可靠性。因此，极细同轴线束凭借高密度、小型化以及优异的高速传输性能，成为短距离高速信号连接的重要解决方案。

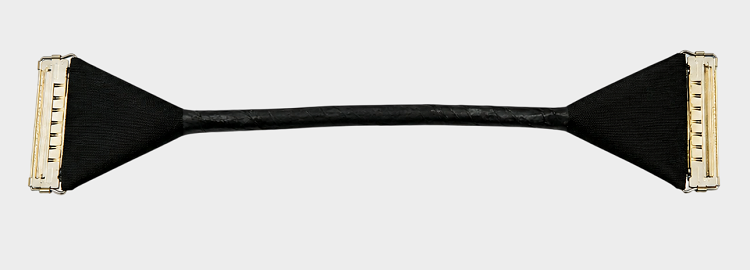

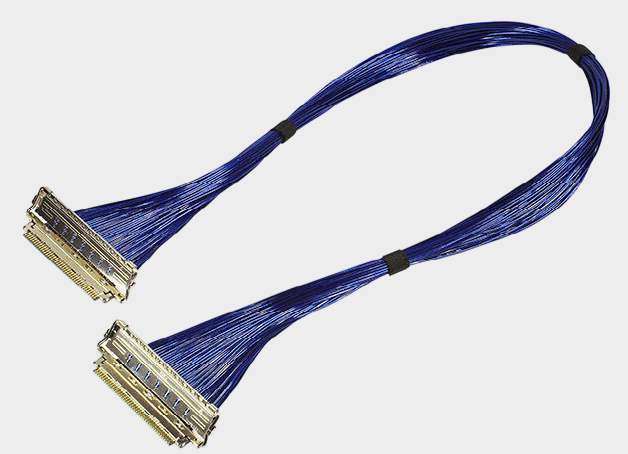

本文介绍的产品为 82672-100B-01-D极细同轴线束，属于I-PEX CABLINE®-CA II系列40PIN Micro-Coaxial Harness产品。该型号采用高密度 40PIN连接结构，线材端使用连接器型号为 20680-040T-01，整体线束长度为 200MM，采用极细同轴线结构实现设备内部模块之间的高速信号传输。

该产品采用双端连接结构设计，两端均配置对应连接器，可直接用于模块之间的高速互联，有效减少传统线束二次加工带来的装配误差，提高产品一致性和可靠性。我们公司专注于极细同轴线束研发与制造，可提供 82672-100B-01-D兼容替代线束方案，帮助客户实现原厂替代、供应链优化以及高速连接方案升级。

二、技术解析：极细同轴线为何适合短距高速信号传输？

对于高速电子设备而言，信号传输距离越长，受到衰减、串扰以及电磁干扰影响的可能性越大。因此，在设备内部模块之间的短距离高速连接中，如何保持信号完整性成为工程设计的重要关注点。

极细同轴线采用特殊的同轴结构设计，由中心导体、绝缘层、屏蔽层以及外护套组成。中心导体负责高速信号传输，绝缘层控制电气参数稳定，屏蔽层则用于隔离外部电磁干扰。由于信号路径和屏蔽结构更加可控，极细同轴线能够有效降低高速传输过程中的信号损耗和串扰问题。

相比普通多芯线束，极细同轴线在高频信号环境下具有更好的阻抗控制能力和抗干扰能力，特别适用于设备内部短距离高速连接。例如显示模组、高速摄像头、工业视觉设备以及精密电子模块之间，通常需要在较小空间内完成高速数据传输，这正是Micro-Coaxial Cable的优势应用领域。

82672-100B-01-D极细同轴线束采用CABLINE®-CA II系列连接方案，通过40PIN高密度接口以及极细同轴线结构，在200MM长度范围内实现高速、稳定的数据传输，满足现代电子设备对于轻量化、高可靠连接的需求。

三、产品优势与制造能力：200MM短距高速连接中的可靠选择

82672-100B-01-D极细同轴线束搭配 20680-040T-01线材端连接器，采用40PIN高密度连接方式，可满足设备内部多通道高速信号传输需求。200MM线束长度使其更加适合设备内部模块之间的短距离连接，同时减少过长线束带来的信号损耗以及空间占用问题。

对于工程师而言，在进行高速线束选型时，需要综合考虑传输距离、工作频率、信号完整性、EMI控制以及机械安装空间。极细同轴线束不仅能够减少布线空间，还能够通过屏蔽结构提升高速信号稳定性，是高端电子设备内部连接的重要选择。

对于采购人员而言，选择极细同轴线束供应商时，需要重点关注产品一致性、制造能力以及批量交付能力。极细同轴线束生产涉及微细线材处理、精密连接器组装、电气性能检测等多个关键工艺，对生产设备和工艺控制能力要求较高。

我们公司可提供 82672-100B-01-D兼容替代线束方案，支持客户进行样品验证、小批量试产以及批量生产供应，满足不同应用场景下的高速连接需求。

四、选型和兼容与替代方案参考及建议：根据传输需求合理选择极细同轴线束

在极细同轴线束选型过程中，工程师需要重点确认连接器规格、PIN数量、线束长度、安装空间以及高速信号要求。并不是所有高速连接场景都需要更复杂的线束设计，而是需要根据实际传输距离和应用环境选择合适方案。

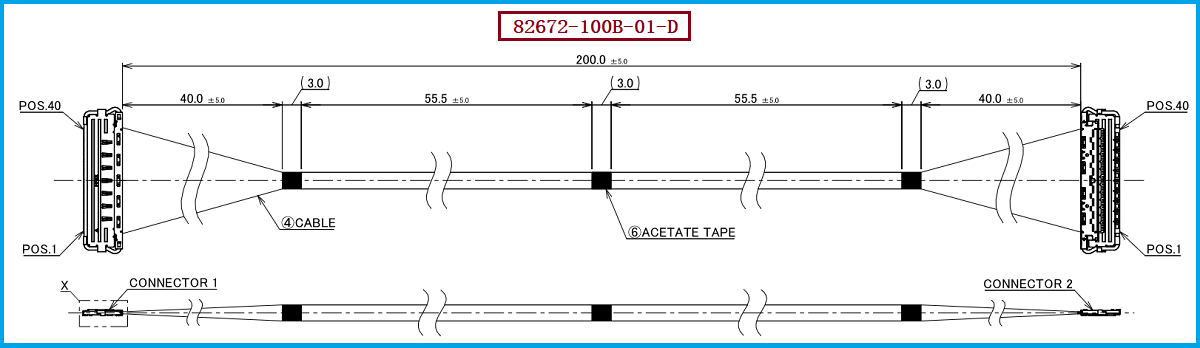

针对 82672-100B-01-D极细同轴线束，主要参数包括：产品型号为 82672-100B-01-D，线材端连接器型号为 20680-040T-01，线束长度为 200MM，采用40PIN高密度连接结构。该方案适合设备内部短距离高速信号传输应用，例如显示模块连接、主板与功能模块互联以及高速数据接口连接。

在进行兼容替代设计时，建议重点确认以下内容：连接器接口尺寸是否一致、PIN定义是否匹配、线束长度是否满足安装需求、极细同轴线电气性能是否达到系统要求。同时，需要进行导通测试、高频信号测试以及机械可靠性验证，确保替代方案能够稳定应用。

对于存在供应链优化、成本控制或者国产替代需求的客户，我们公司可提供 82672-100B-01-D兼容替代线束方案，帮助客户降低供应风险，实现高可靠、高一致性的极细同轴线束供应。

五，总结：极细同轴线束成为短距高速连接的重要发展方向

随着电子设备不断向高速化、轻薄化和高集成度方向发展，设备内部短距离高速信号传输需求持续增长。极细同轴线凭借其优良的屏蔽性能、阻抗控制能力以及空间优势，能够有效解决高速信号传输中的衰减、串扰以及电磁干扰问题。

82672-100B-01-D极细同轴线束采用CABLINE®-CA II 40PIN连接方案，搭配 20680-040T-01线材端连接器，具备200MM短距离高速连接优势，适用于高密度、高可靠性的电子设备内部互联应用。

我们公司持续专注于极细同轴线束研发制造，可提供高品质兼容替代方案，从产品设计评估、样品开发到批量生产，为客户提供完整的高速连接解决方案，助力电子设备实现更加稳定、高效的数据传输。

我是【线束线缆组件品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：王先生 18013280587（微信同号）。
