一、40P/40AWG/100mm：面向高密度、小型化设备的极细同轴线束方案

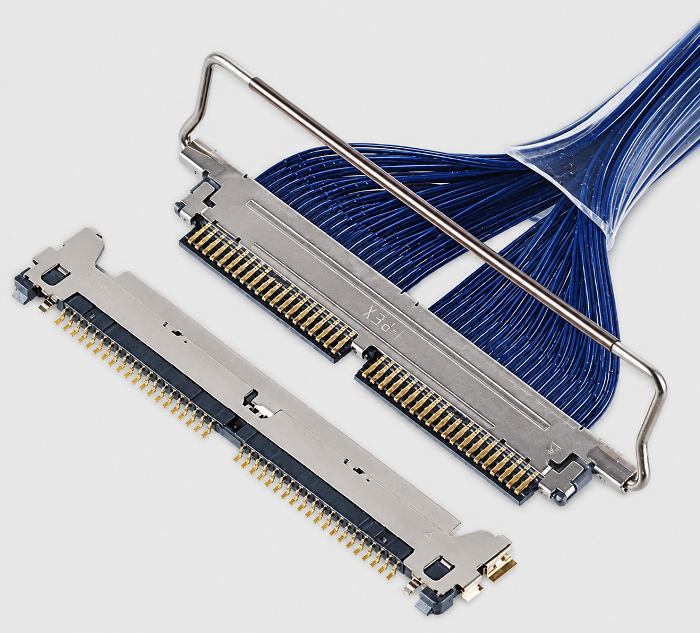

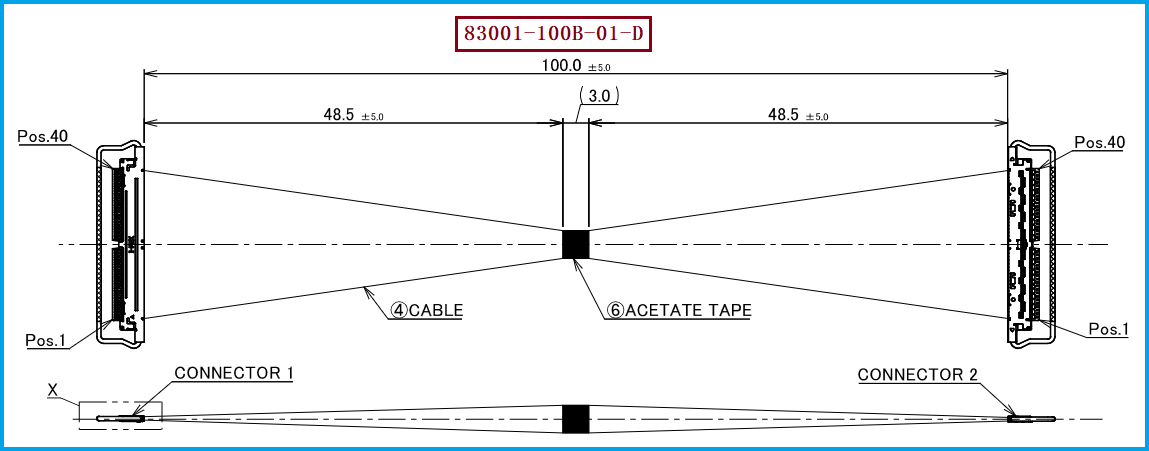

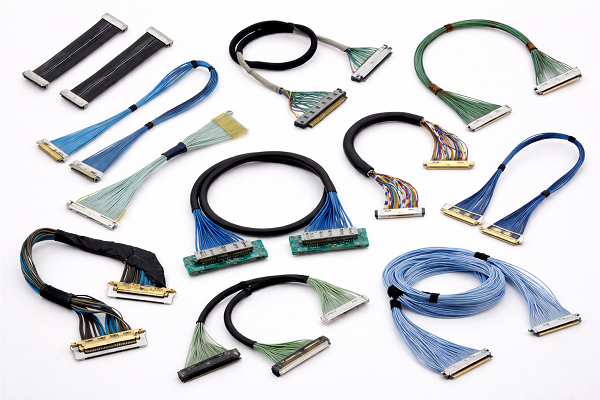

随着笔记本电脑、平板电脑、显示模组、摄像头及其他精密电子设备不断向轻薄化、高集成度和高速化发展，设备内部对于连接线束的空间占用、信号传输能力以及装配可靠性提出了更高要求。I-PEX CABLINE-CAL系列正是面向这类应用推出的0.4mm Pitch水平对插型极细同轴连接方案，其40P规格可实现高密度信号连接，官方资料显示该系列采用低嵌合高度设计，Mated Height为0.73±0.07mm，最大约0.80mm，并支持30Pin、40Pin等规格。 本次对应的产品型号为 I-PEX 83001-100B-01-D，属于CABLINE-CAL 40Pin Micro-Coaxial Harness，采用40AWG极细同轴线、100mm线长、1-1线序。按照本项目提供的配套产品资料，线材端使用的连接器型号为 20777-040T-01，连接器为40PIN、0.4MM Pitch，因此在进行替代选型时，工程师和采购人员不能只核对“40Pin”这一项，还应同时确认连接器系列、0.4mm间距、线径、长度、线序、出线方向及整体装配尺寸等关键参数。I-PEX官方资料同时显示，CABLINE-CAL 40P整体嵌合尺寸约为W 24.05mm、D 5.50mm、H 0.80mm Max.，非常适合薄型屏幕及窄边框等对内部高度和安装空间较为敏感的应用。

二、极细同轴线束内部有几层结构？为什么40AWG仍能实现高速信号传输？

从极细同轴线本身的结构来看，通常可以理解为由中心导体、绝缘介质层、金属屏蔽层和外护套层组成的多层同轴结构，也就是工程上常说的“四层基本结构”。中心导体负责电信号传输；绝缘层用于保持导体与屏蔽层之间的稳定距离，并形成相应的电气特性；屏蔽层围绕在绝缘层外侧，用于形成回流路径并改善抗干扰能力；最外层护套则主要承担机械保护和绝缘防护作用。需要注意的是，这属于极细同轴线的一般结构知识，并不意味着83001C0图纸明确规定了所有线材内部材料层次，实际线材的导体构造、绝缘材料、屏蔽方式及外被材料仍应以具体Cable规格和供应商技术资料为准。对于高速信号应用而言，极细同轴线并不是“越细越简单”，反而需要对导体尺寸、绝缘层厚度、屏蔽结构、阻抗及线材一致性进行精确控制。I-PEX在CABLINE-CAL产品详情中给出的高速测试条件包括AWG #40、45Ω、100mm Micro-Coaxial Cable，并将其用于高速传输测试；产品系列资料给出的参考传输能力达到40Gbps/lane PAM3。 因此，对于工程师而言，40AWG线束的真正价值并不仅仅是“线径细”，而是在有限空间内兼顾高密度布线、机械柔性和高速信号传输需求；对于采购人员而言，则需要关注供应商是否能够稳定控制线材结构、阻抗、线序、长度和端接一致性，而不能只依据外观尺寸判断替代产品是否合格。

三、兼容替代方案参考及建议：不要只看Pin数，更要核对整套接口与线束参数

对于 I-PEX 83001-100B-01-D 的兼容替代，建议工程师首先按照“连接器+线材+线序+尺寸+电气性能”进行整体核对，而不是简单按照料号寻找外观相似产品。该型号的核心匹配条件应重点关注CABLINE-CAL系列、40Pin、0.4mm Pitch、40AWG Micro-Coaxial Cable、100mm长度以及1-1线序；其中1-1意味着两端对应位置保持直通关系，在实际替代开发过程中还需要进一步确认客户PCB端的Pin定义以及实际信号分配。I-PEX官方产品页显示，CABLINE-CAL的40P线束中同时存在1-N和1-1两种线序，例如40P 100mm的1-N型号为82875-100B-02-D，而40P 100mm的1-1型号为83001-100B-01-D，因此两者不能仅凭“40P/40AWG/100mm”进行混用。 在机械方面，还应确认连接器插合方向、锁扣结构、嵌合高度、线材出口及装配空间；在电气方面，则建议进一步验证阻抗、插入损耗、回波损耗、串扰及高速信号完整性；在可靠性方面，则可根据终端产品实际使用环境进行弯折、拉力、插拔、温度循环及高温老化等验证。我们公司可提供：I-PEX 83001-100B-01-D兼容替代极细同轴线束方案，可根据客户提供的样品、图纸或技术要求进行线材规格、长度、Pin定义及端接工艺匹配，为工程研发、样品验证及量产导入提供相应的极细同轴线束制造支持。需要强调的是，兼容替代并不等同于宣称I-PEX原厂认证或授权替代，最终是否满足客户整机要求，应以双方确认的图纸、样品及测试结果为依据。

四、面向工程研发与采购的供应选择：从“能连接”走向“稳定量产”

对于工程师而言，一款合格的极细同轴线束不仅要能够与40PIN、0.4mm Pitch连接器实现正常机械配合，还需要保证长期使用过程中的信号、电气和机械可靠性；对于采购人员而言，则更需要关注供应商是否具备稳定的极细同轴线束制造能力、批次一致性、交期控制能力以及根据客户需求进行定制的能力。CABLINE-CAL官方资料显示，该系列支持AWG38、AWG40、AWG42、AWG44等Micro-Coaxial Cable规格，并支持30Pin和40Pin，工作温度参考范围为-40℃～+85℃；官方还将40Gbps/lane PAM3作为该系列的高速传输参考能力。 对于以I-PEX 83001-100B-01-D为基准的替代项目，建议在打样阶段重点确认端接尺寸、Pin位置、线序、线长、线材阻抗及高速性能，在小批量阶段重点验证批次一致性和可靠性，在量产阶段则进一步建立来料、压接/端接、外观、尺寸、电气导通及可靠性测试等质量控制流程。对于需要寻找国产化、供应链备选或成本优化方案的客户而言，在连接器配合尺寸和电气性能满足要求的基础上，通过专业极细同轴线束制造商进行替代开发，可以为后续产品导入提供更灵活的供应选择。

五，总结

I-PEX 83001-100B-01-D是一款典型的CABLINE-CAL 40P极细同轴线束方案，其核心规格为40PIN、40AWG、100mm、1-1线序，并配套40PIN/0.4mm Pitch的线材端连接器。该方案的特点并不只是“小”，而是在有限安装空间内同时兼顾高密度连接、低高度设计和高速信号传输需求。对于需要进行国产替代、供应商备选、成本优化或量产导入的客户，建议从连接器配合、线材结构、阻抗与高速性能、线序、机械尺寸及可靠性等多个维度进行综合验证。我们公司可提供I-PEX 83001-100B-01-D兼容替代极细同轴线束方案，面向工程打样、样品验证及批量生产需求，提供相应的极细同轴线束制造与替代方案支持。
