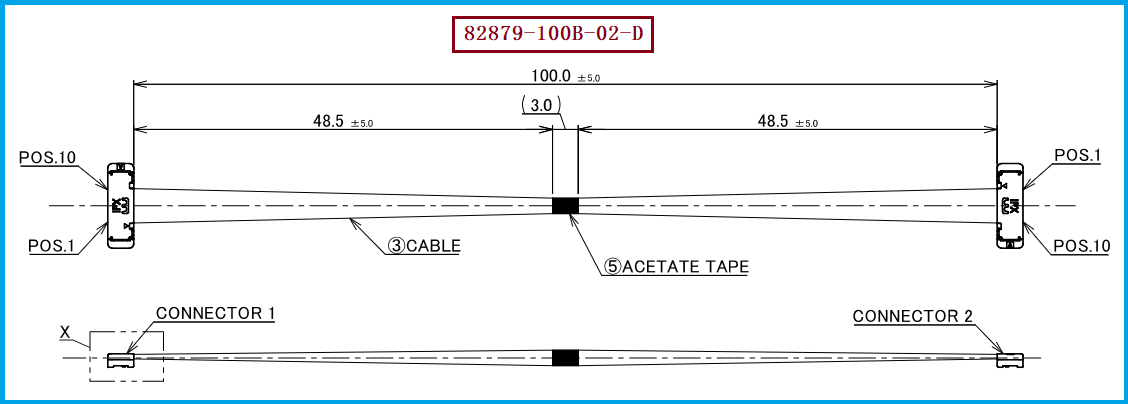

一、I-PEX 82879-100B-02-D：面向高密度电子设备的10P极细同轴线束

在笔记本电脑、显示模组、工业控制设备、智能终端以及其他空间高度受限的电子设备中，传统排线和普通线束越来越难以同时满足“小型化、高速传输、柔性布线和可靠连接”等工程要求。I-PEX CABLINE-SS系列正是针对这一类高密度连接需求推出的极细同轴连接方案，其中 I-PEX 82879-100B-02-D 对应的是一款 10Pin、Micro-Coaxial 40AWG、线长100mm、1-N线位定义的极细同轴线束。根据I-PEX官方CABLINE-SS产品资料，该系列连接器采用 0.4mm超小接触间距，支持10P、14P、20P、30P、32P、35P、40P和50P等规格；CABLINE-SS的结构特点为垂直方向插拔、水平出线，产品本身强调窄深度、高数据传输能力以及较高的机械可靠性。官方资料还给出了最高16Gbps/Lane级高速数据传输应用参考，可覆盖V-by-One US、HDMI 2.1、USB 3.2 Gen 2、eDP等高速接口应用场景。

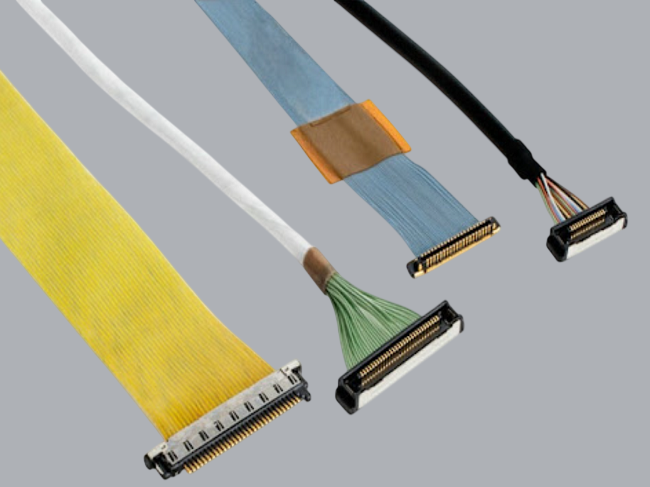

对于工程师而言，**82879-100B-02-D真正值得关注的不只是“10P+100mm”这些基本参数，而是整个连接系统的尺寸、线材规格、连接器匹配以及线位定义必须同时满足设计要求。**该线束配套使用的线材端连接器型号为 I-PEX 20373-R10T-06，属于CABLINE-SS系列10Pin插头Housing Assembly。I-PEX资料显示，20373-R10T-06为10Pin规格，适配CABLINE-SS体系，推荐使用包括AWG #40在内的多种规格线缆；其连接器接触间距为0.4mm，结构属于Right Angle/Stacking类型，适合在狭窄空间内进行高密度连接。对于采购人员来说，在进行替代采购时不能仅依据“10Pin连接器”判断兼容性，而应同时核对连接器型号、Pin数、线径、线长、线位定义、出线方向以及装配尺寸。

二、极细同轴线到底细到什么程度？40AWG意味着什么？

很多工程师和采购人员第一次接触“极细同轴线”时，最直观的问题就是：**极细同轴线到底有多细？**以本方案采用的 40AWG Micro-Coaxial为例，AWG 40对应的导体直径大约只有 0.08mm，即约80μm。需要特别注意的是，AWG描述的是导体规格，并不等于整根极细同轴线的最终外径，因为实际线材还包含绝缘层、屏蔽结构等。因此，工程上判断一款Micro-Coax是否真正适合某一结构空间，不能简单地只看“40AWG”，还需要结合具体线材结构、成品外径、弯折半径、连接器端部尺寸以及实际布线空间综合评估。I-PEX CABLINE-SS官方资料显示，其Micro-Coaxial Cable可支持AWG 36、38、40以及42等规格，其中AWG 40是该系列的重要适配规格之一。

为什么要把线做到这么细？核心原因就是**在有限空间内获得更多的信号通道，同时尽可能降低线束对设备内部空间的占用。**对于10P线束而言，10根极细同轴通道需要在非常有限的连接器空间内完成排列、固定和信号传输，而CABLINE-SS采用0.4mm Pitch结构，使连接器可以实现更高的端子密度。对于设计工程师来说，这意味着线束可以更容易进入薄型化、窄空间化的产品结构；对于采购和供应链工程师来说，则意味着替代产品不能只做到“线能通、连接器能插”，还必须保证线束尺寸、加工精度、端子压接质量以及批量一致性，否则在实际装机时可能出现插接困难、接触不稳定、阻抗及高速信号性能变化等问题。CABLINE-SS官方资料同时强调了其高柔性以及较高屏蔽性能，这也是极细同轴线束适用于高速数据传输产品的重要原因。

三、工程师与采购人员如何选型：兼容与替代方案参考及建议

对于 I-PEX 82879-100B-02-D的兼容与替代，建议工程师首先建立“连接器+线材+线长+线位+结构尺寸”的完整选型逻辑，而不要仅按照料号进行替换。本型号的关键识别信息可以归纳为：10Pin、Micro-Coaxial、40AWG、100mm、1-N、线材端连接器20373-R10T-06。其中“1-N”属于本产品的重要线位定义，实际替代时应严格按照原产品图纸及设备端PCB定义进行核对，不能将其与“1-1直通”规格混为一谈。I-PEX官方产品资料中也明确区分了10P、100mm的1-N型号82879与10P、100mm的1-1型号83007，因此采购替代时必须确认客户原装产品究竟采用哪一种线位关系。

从供应链替代角度来看，**真正有效的兼容替代方案应该做到“电气、机械、结构和装配”多维度匹配。**对于本型号，建议重点确认20373-R10T-06连接器是否匹配、10Pin数量是否一致、40AWG极细同轴线是否一致或满足设计要求、100mm线长是否符合设备装配需求、1-N线位定义是否一致，同时检查出线方向、连接器外形尺寸、插接高度以及线束成型状态。I-PEX官方资料显示，CABLINE-SS连接器的Mated Height约为1.65±0.2mm，连接器Depth约为3mm，且产品具有较小的结构尺寸，因此在进行国产替代或定制替代时，机械尺寸也是必须重点验证的项目。对于采购人员而言，如果原厂产品存在交期、成本、供应稳定性或停产风险，建议采用“原型号参数确认→连接器匹配→线材规格确认→线位确认→样品打样→装机验证→批量导入”的方式推进，而不是单纯按照外观寻找替代品。

四、我们提供82879-100B-02-D兼容替代线束方案，面向批量采购与定制需求

针对电子设备制造企业、连接器经销商、线束采购商以及需要国产化替代的客户，我们公司专注于极细同轴线束产品的生产制造与兼容替代方案开发，可根据客户原装线束的连接器型号、Pin数、线材规格、线长、线位定义、出线方向以及装配要求进行对应开发。针对本方案所对应的 I-PEX 82879-100B-02-D，我们可提供 I-PEX 82879-100B-02-D兼容替代线束方案，产品可按照 10P、40AWG、100mm、1-N、配套20373-R10T-06连接器等关键参数进行匹配开发，并可根据客户实际设备结构及应用需求进行线长、线位及线束加工方案的进一步确认。对于工程师而言，我们关注的是产品能否真正装机和稳定工作；对于采购人员而言，我们更关注替代产品能否实现稳定批量供货、质量一致性和供应链成本优化，因此兼容替代的目标并不是简单复制一个料号，而是建立一套可以实际落地的极细同轴线束供应方案。

五，总结I-PEX 82879-100B-02-D是一款典型的高密度 10P、40AWG、100mm、1-N极细同轴线束，其配套线材端连接器为 20373-R10T-06，采用CABLINE-SS系列0.4mm Pitch连接体系，适合空间紧凑、高速数据传输以及对柔性布线有要求的电子设备。对于工程师，选型时应重点关注线材规格、连接器尺寸、线位定义和实际装配空间；对于采购人员，则应重点关注型号匹配、批量一致性、交期和替代供应能力。我们公司可提供 I-PEX 82879-100B-02-D兼容替代线束方案，为客户提供从样品验证到批量生产的极细同轴线束制造服务。

我是【线束线缆组件品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：王先生 18013280587（微信同号）。
