一、高速数据时代下的60Pin极细同轴线束连接解决方案

随着AI设备、高速计算平台、工业视觉系统、智能制造设备以及高端显示产品不断向小型化、高性能化发展，设备内部的数据传输需求正在快速提升。工程师在进行内部高速连接设计时，不仅需要考虑连接空间限制，还需要关注信号完整性、传输速率、抗干扰能力以及长期运行可靠性。

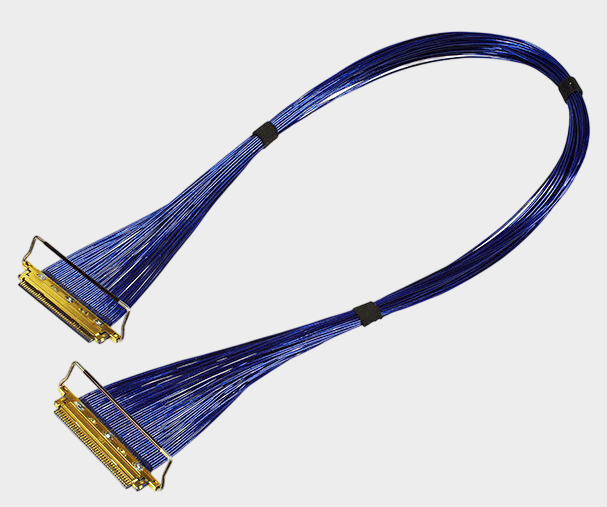

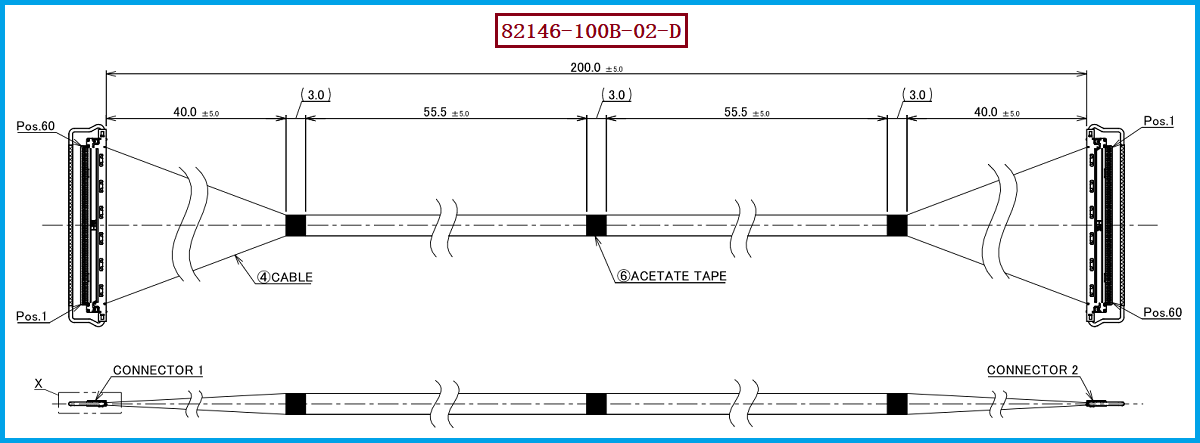

本文介绍的极细同轴线束产品型号为 I-PEX 82146-100B-02-D，对应 I-PEX CABLINE®-CA系列 **60Pin Micro-Coaxial Harness（极细同轴线束）**方案。该产品采用高密度60Pin连接结构，线材端配套连接器型号为 20634-160T-02，并采用 1-N线位定义方式，可满足设备内部高速信号连接以及复杂PCB布局需求。

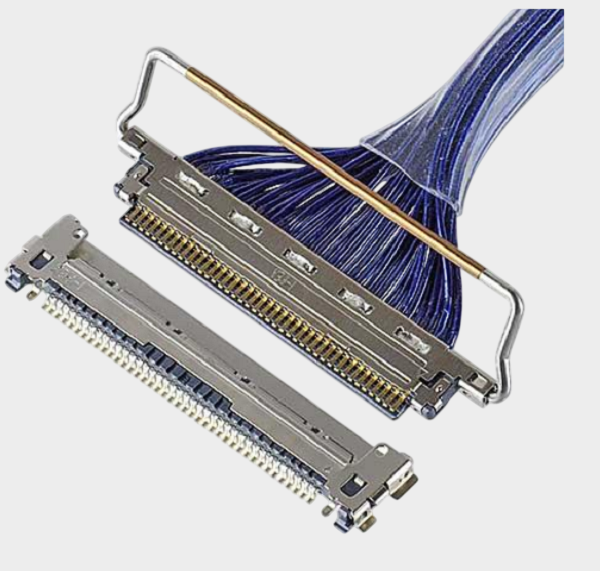

I-PEX CABLINE®-CA系列连接器采用0.4mm Pitch超细间距设计，通过极细同轴线材实现高速信号传输，同时结合屏蔽结构和机械锁扣设计，提高连接稳定性和抗电磁干扰能力。60Pin设计能够在有限空间内提供更多信号通道，适用于高速显示、工业相机、AI视觉设备、高性能计算模块以及精密电子设备内部连接。

我们公司专注于极细同轴线束研发与制造，可提供 I-PEX 82146-100B-02-D兼容替代线束方案，支持匹配原产品连接器规格、线位定义以及结构要求，为客户提供可靠的替代供应方案，帮助优化供应链并降低项目风险。

二、工程师关注：极细同轴线束一秒能传多少G数据？

在高速电子设备设计过程中，工程师经常会关注一个核心问题：极细同轴线束一秒能够传输多少G的数据？

极细同轴线束并不是普通电线，它采用Micro-Coaxial（微型同轴）结构，每根线材内部具有独立导体、绝缘层以及屏蔽层，可以有效控制信号阻抗，降低高速传输过程中的信号衰减和串扰问题。

以I-PEX CABLINE®-CA系列为例，该系列连接方案支持最高约 32Gbps/Lane级高速传输能力。对于60Pin极细同轴线束而言，可根据系统设计承载多组高速差分信号通道，实现数十Gbps甚至更高等级的数据传输能力。

例如，在高速显示、工业视觉以及AI设备应用中，极细同轴线束可以支持：

  •  高分辨率图像数据传输；

  •  高速摄像头实时数据采集；

  •  高速计算模块之间的数据交互；

  •  多通道高速信号同步传输。

但实际传输速度并不是只由线束Pin数量决定，还受到信号协议、连接器性能、PCB设计、线长、阻抗控制以及系统整体信号完整性的影响。因此，工程应用中需要综合评估整个高速链路性能。

针对 I-PEX 82146-100B-02-D 这类高速60Pin极细同轴线束，我们公司可根据客户应用需求提供匹配设计，确保线束结构、电气性能以及高速传输需求达到项目要求。

三、选型和兼容与替代方案参考及建议

对于采用CABLINE®-CA系列连接方案的设备，在进行极细同轴线束选型或替代设计时，工程师和采购人员需要重点确认连接器型号、Pin数量、线位定义、线束结构以及信号传输要求。

本产品选型参考：

  •  极细同轴线束产品料号/型号：I-PEX 82146-100B-02-D

  •  线材端连接器型号：20634-160T-02

  •  线位定义：1-N

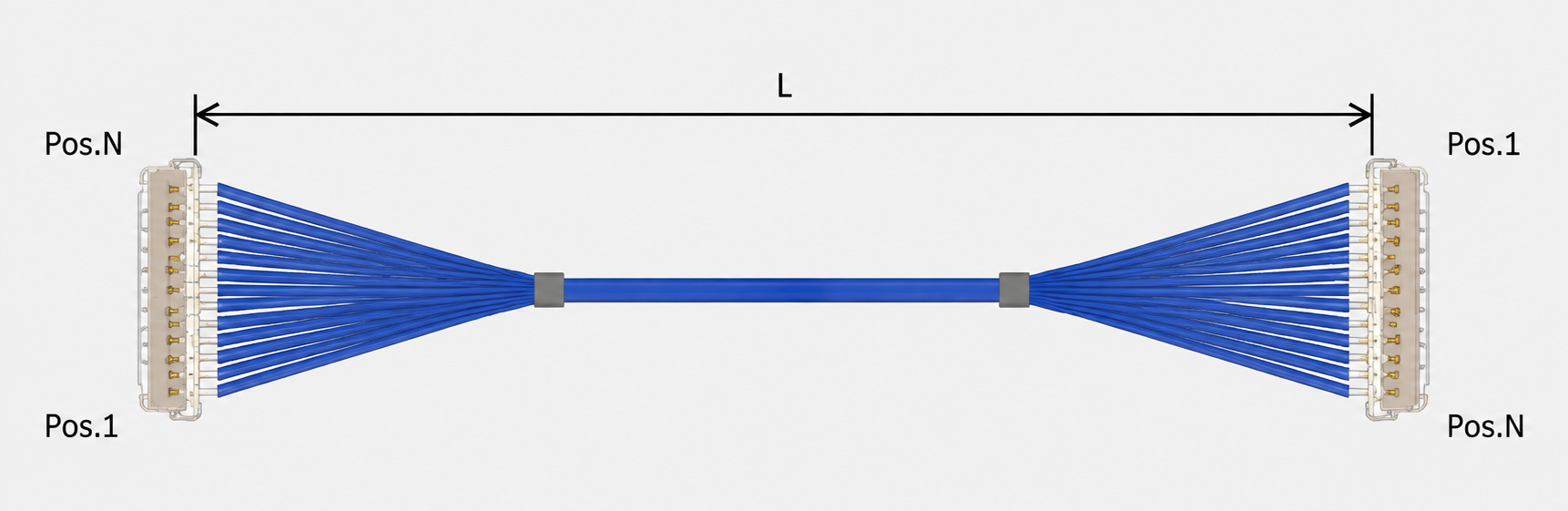

其中，1-N线位定义代表线束两端Pin排列按照对应方向进行连接设计，工程替代时需要确保Pin Mapping与原产品保持一致，否则可能导致信号通道错位，影响设备正常运行。

在兼容替代过程中，建议重点关注以下方面：连接器机械尺寸是否匹配、60Pin接口是否一致、线位定义是否一致、极细同轴线材规格是否满足高速传输要求，以及线束加工尺寸是否符合设备安装空间要求。

对于原厂供货周期长、采购成本优化以及供应链多元化需求，我们公司可提供 I-PEX 82146-100B-02-D兼容替代线束方案，支持根据客户提供的样品、图纸或规格要求进行开发制造，为客户提供稳定、高性能的极细同轴线束替代产品。

四、高可靠极细同轴线束制造能力满足高速设备应用需求

极细同轴线束属于高精密连接产品，其制造过程对于加工精度、组装工艺以及品质控制要求较高。相比普通线束产品，Micro-Coaxial线束不仅需要保证机械连接可靠，还需要确保高速信号传输过程中的阻抗稳定性、信号完整性以及长期使用可靠性。

围绕 I-PEX 82146-100B-02-D极细同轴线束方案，我们公司具备极细同轴线束设计开发和生产制造能力，可提供从样品验证、小批量试产到批量生产的完整服务。通过精密加工工艺以及严格品质控制，为客户提供满足高速电子设备需求的连接解决方案。

无论应用于高速显示系统、AI设备、工业自动化设备、机器视觉系统还是高性能计算设备，我们都能够根据客户实际应用环境提供可靠的极细同轴线束产品，帮助客户提升产品性能和供应链稳定性。

五，总结

I-PEX 82146-100B-02-D极细同轴线束是一款面向高速数据传输应用的CABLINE®-CA 60Pin连接方案产品，配套使用 20634-160T-02连接器，采用 1-N线位定义方式，能够满足高密度、高速、小空间连接需求。

对于工程师而言，极细同轴线束的关键不仅在于“小”，更在于高速传输能力、阻抗控制、线位匹配以及信号稳定性；对于采购人员而言，可靠的替代能力、稳定供应以及一致性制造能力同样决定项目成功。

我们公司可提供 I-PEX 82146-100B-02-D兼容替代线束方案，为客户提供高可靠、高性能的极细同轴线束制造服务，助力高速电子设备实现更加稳定、高效的数据连接。

我是【线束线缆组件品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：王先生 18013280587（微信同号）。
