一、30P / 40AWG极细同轴线束，面向高密度高速连接需求

随着笔记本电脑、服务器、汽车电子、工业设备及智能终端不断向轻薄化、小型化和高速化发展，设备内部的连接空间越来越有限，同时对高速信号传输、信号完整性以及电磁屏蔽能力提出了更高要求。本文对应的产品为 I-PEX 81457-100B-02-D，参考I-PEX CABLINE-VS II 30P Harness 81457图纸，该类线束采用30根 40AWG、50Ω Micro-Coaxial Cable（极细同轴线），线材颜色为蓝色，标称线束长度为200±5mm，并采用30Pin连接结构。对于工程师而言，40AWG极细线材能够有效减少设备内部线束占用空间，更适合高密度布线；对于采购人员而言，在寻找兼容替代产品时，则需要同时确认Pin数、线材AWG、阻抗、长度、连接器、Pin Assignment以及整体线束结构，而不能仅依据产品名称或Pin数进行判断。

二、极细同轴线束有哪些新应用？高速计算与汽车电子成为重要方向

极细同轴线束的应用正在从传统的显示连接逐步向更多高速电子设备内部连接领域延伸。随着PCIe、USB4、DisplayPort、eDP等高速接口技术不断发展，服务器、高性能计算设备、AI计算设备、车载信息娱乐系统、智能座舱、车载显示、摄像头以及工业视觉等产品，都需要在有限空间内实现高速、稳定的信号传输。相比普通线缆，极细同轴线束通过同轴结构实现信号导体与屏蔽层之间的配合，在高速信号传输及EMI控制方面具有应用价值；同时，40AWG超细线径可以帮助工程师进一步降低线束空间占用。因此，对于追求设备轻薄化和内部高密度集成的产品设计，极细同轴线束不仅是一种传统连接方案，也正在成为高速设备内部互连的重要选择。以本文产品为例，I-PEX 81457-100B-02-D所对应的30P / 40AWG结构，就适合从高速、小型化和高密度连接需求的角度进行工程评估。

三、选型和兼容与替代方案参考及建议

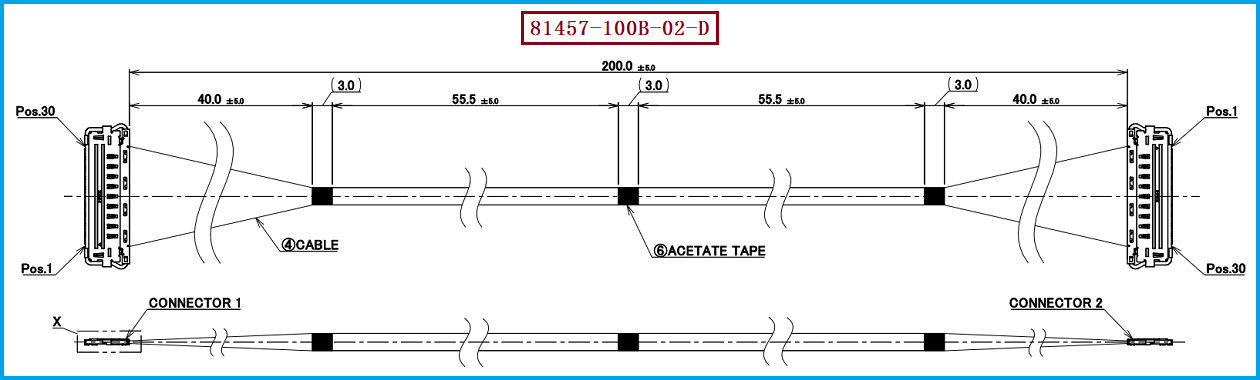

在进行 I-PEX 81457-100B-02-D兼容替代选型时，工程师和采购人员建议重点核对线束的完整规格。根据所提供的81457产品图纸，该结构采用30根40AWG、50Ω Micro-Coaxial Cable，两端采用30Pin连接结构，并采用1-N Pin Assignment，即Connector 1的30Pin对应Connector 2的1Pin、29Pin对应2Pin，依此类推；图纸同时涉及AC 250V耐压、绝缘电阻及泄漏电流等电气要求。因此，替代线束不能简单理解为“同样30Pin、同样40AWG”即可，还需要对端接方式、Pin对应关系、线束长度、固定方式、机械尺寸以及电气性能进行综合确认。本款产品使用的线材端连接器型号为 20847-030T-01，对应的CABLINE-VS II相关连接器组件还涉及20846-030T-01及配套对插端连接器20849-030E-01。需要注意的是，您指定的推广产品型号 81457-100B-02-1与I-PEX原图纸中标示的Part No. 81457-100B-02-D存在料号后缀差异，因此实际工程导入及采购时建议以双方最终确认的替代规格、样品和图纸为准。我们公司可提供：I-PEX 81457-100B-02-D兼容替代线束方案，可针对客户现有产品进行规格确认、样品制作和批量生产。

四、从工程制造角度看，40AWG极细同轴线束的关键控制点

对于40AWG极细同轴线束而言，产品虽然体积小、线径细，但制造工艺对最终可靠性具有重要影响。本文对应的30P线束不仅需要保证40AWG / 50Ω极细同轴线材的一致性，还需要控制30根线材的排列、剥线及端接精度、Pin Assignment、连接器装配、线束成型以及固定位置等关键环节。原图纸中还采用UV Glue进行Bonding，并通过黑色Acetate Tape对线束进行固定，因此在替代制造过程中，需要从连接器装配、线材端接到最终线束成型进行全过程控制。对于工程师来说，这些细节直接关系到产品是否能够顺利装配及高速信号传输是否稳定；对于采购人员来说，则可以将连接器匹配度、40AWG线材规格、50Ω阻抗、长度公差、Pin Assignment及批量一致性作为供应商评估的重要指标。我们公司专注于极细同轴线束生产制造，可根据客户提供的原产品、图纸或样品进行工程分析，并围绕 I-PEX 81457-100B-02-D开展兼容替代产品的打样与生产。

五、总结

对于使用CABLINE-VS II系列30P极细同轴线束的客户而言，当面临原厂产品采购成本、交期、供应渠道或第二供应商导入等问题时，建立稳定的兼容替代供应方案具有实际意义。以 I-PEX 81457-100B-02-D为目标型号，我公司可提供以30Pin、40AWG、50Ω Micro-Coaxial Cable为核心规格的兼容替代线束制造服务，并根据客户实际产品的长度、连接器配置、Pin Assignment、出线方向及线束固定成型要求进行工程确认。对于工程师，可以通过样品验证和规格确认降低替代导入风险；对于采购人员，则可以通过兼容替代方案增加供应渠道、优化采购成本并提升供应链灵活性。总体来看，40AWG极细同轴线束正在随着高速计算、智能汽车、车载显示、工业视觉及高密度电子设备的发展获得更多应用机会，而具备稳定制造能力和工程配套能力的极细同轴线束供应商，也将成为客户进行国产替代、供应链优化和产品升级的重要合作伙伴。
