一、极细同轴线束和LVDS线并不是同一维度的概念

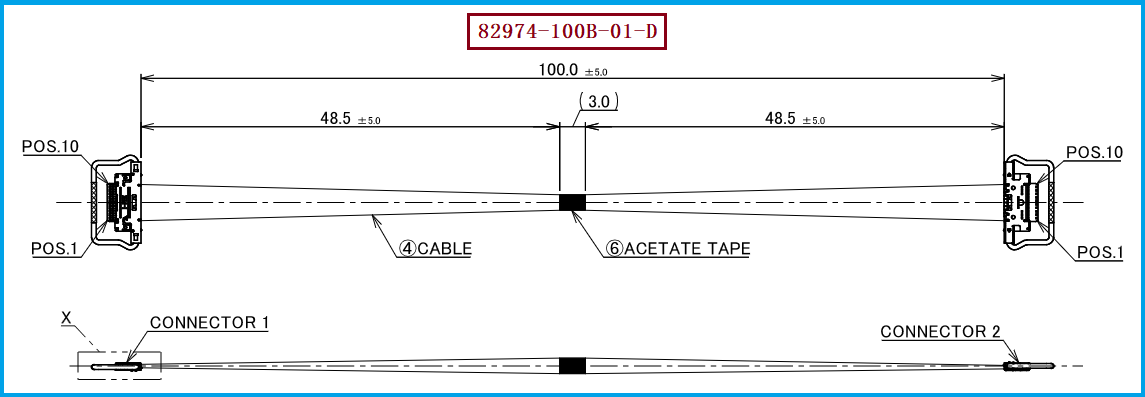

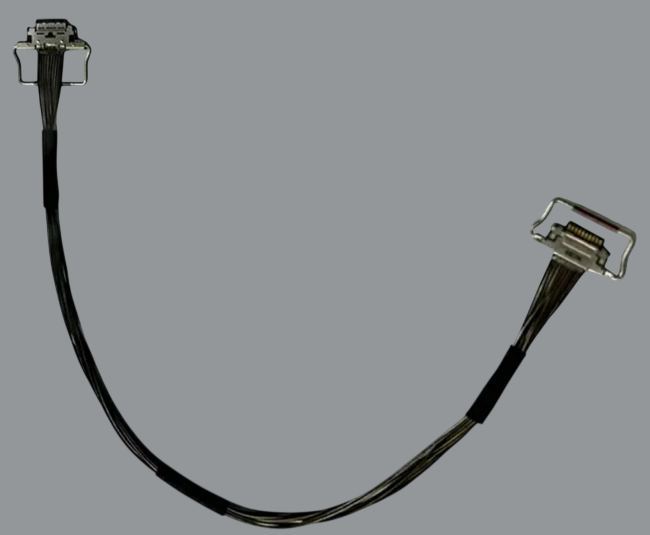

在高速显示、工业相机、机器视觉、AI设备等产品设计中，工程师和采购人员经常会把“极细同轴线”和“LVDS线”放在一起比较。实际上，两者首先属于不同的概念维度：极细同轴线主要描述的是一种物理线缆结构和传输介质，而LVDS（Low Voltage Differential Signaling）主要描述的是一种低电压差分信号传输技术/电气接口方式。因此，不能简单理解为“极细同轴线”和“LVDS线”是两个完全互斥的产品类别；在实际电子设备中，LVDS类高速差分信号完全可以通过极细同轴线束进行传输。对于空间紧凑、信号速率较高的设备而言，极细同轴线通过信号导体、绝缘层及屏蔽结构形成较好的信号隔离能力，同时具有线径细、重量轻、布线灵活等特点，因此适合高密度内部连接。本文对应的产品为 I-PEX 82974-100B-01-D，采用40AWG Micro-Coaxial极细同轴线，线材端使用的连接器型号为20634-210T-02，属于CABLINE-CA 10Pin、100mm、1-1 Pin Assignment线束方案。I-PEX CABLINE-CA系列采用0.4mm Pitch、水平对插、机械锁扣及屏蔽/多点接地结构，并支持多种Micro-Coaxial线材规格。

---

二、从工程师视角看：极细同轴线束与传统LVDS线束的核心差异在哪里
如果从工程设计角度理解，LVDS更应该被看作“信号怎么传”，而极细同轴线更接近“信号通过什么线来传”。LVDS通过差分方式传输信号，核心优势在于较低电压摆幅和差分抗干扰能力；而极细同轴线则通过特殊的微型同轴结构，在非常有限的空间内兼顾高速信号传输、屏蔽和机械布线需求。因此，当产品需要在摄像头模组、显示模组与主板之间进行高速差分信号连接时，真正需要工程师关注的并不是简单地问“极细同轴线还是LVDS线”，而是确认信号协议、电气参数、阻抗、线材结构、连接器、Pin Assignment、长度以及整个高速Channel的信号完整性是否匹配。以本文的82974-100B-01-D为例，其采用40AWG极细同轴线，两端采用对应的CABLINE-CA结构，并且为1-1 Pin Assignment，即两端对应Pin保持直通关系；I-PEX资料中同时列出了Micro-Coaxial Cable可支持AWG36、AWG38、AWG40、AWG42、AWG44等规格。 因此，对于采购人员而言，也不能因为产品原方案被称为“LVDS线”就直接采购另一种普通LVDS线进行替换，而应该根据原设计的实际线缆结构和接口规格进行完整匹配。

---

三、82974-100B-01-D选型和兼容与替代方案参考及建议
如果客户目前使用或参考的产品是 I-PEX 82974-100B-01-D，并正在寻找国产替代、第二供应商或成本优化方案，建议以原产品的关键工程参数作为替代评估基准。该型号属于CABLINE-CA评估样品线束中的10Pin Micro-Coaxial 40AWG、L=100mm、1-1方案；上传资料中列出的CABLINE-CA推荐型号还包括10Pin Plug Housing 20634-210T-02。 对替代产品而言，建议工程师重点核对40AWG极细同轴线规格、线束长度、10Pin数量、1-1 Pin Assignment、连接器结构及PCB端匹配关系，同时根据实际高速信号应用进行阻抗、插损、回损、串扰及系统级信号完整性验证。尤其需要注意，LVDS是一种信号传输方式，而不是“只要叫LVDS线就能替代”的线缆标准；如果原设备采用极细同轴线结构，替代方案应首先确保机械尺寸、端接结构和电气传输性能满足原设计要求。我们公司专注于极细同轴线束生产制造，可根据客户图纸、样品及BOM进行工程开发与批量制造，我们公司可提供：I-PEX 82974-100B-01-D兼容替代线束方案，并可围绕40AWG极细同轴线、20634-210T-02连接器端结构、10Pin及100mm级线束长度进行匹配开发，为客户提供稳定的国产替代及第二供应商选择。

---

对于工程师和采购人员来说，理解极细同轴线束与LVDS线的差异，关键在于区分“信号传输技术”和“物理连接介质”：LVDS解决的是差分信号如何传输，而极细同轴线解决的是高速信号在微型化线缆中的物理传输与布线问题，两者在实际产品中可以结合使用。对于高密度、高速、小型化设备，采用40AWG极细同轴线能够在有限空间内实现更加紧凑的高速连接；而CABLINE-CA的0.4mm Pitch、水平对插及机械锁扣结构，则进一步满足高密度设备内部连接需求。 针对 I-PEX 82974-100B-01-D、20634-210T-02、40AWG这一产品组合，我们公司可提供对应的兼容替代极细同轴线束方案，帮助客户进行国产替代、供应链备份和成本优化，并根据具体项目要求完成样品验证及量产导入。

我是【线束线缆组件品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。
