一、MIPI CSI-2高速摄像头连接为什么需要关注极细同轴线选型？

随着手机、平板、AR/VR、智能视觉设备、工业相机及AI视觉终端不断向小型化和高分辨率发展，MIPI CSI-2接口承担着越来越高速的图像数据传输任务。在这类设备内部，摄像头模组与主板之间通常需要在有限空间内完成高速信号连接，因此极细同轴线束在信号完整性、空间占用以及布线灵活性方面具有明显优势。I-PEX CABLINE®-SS系列采用0.4MM Contact Pitch、Vertical Right Angle结构，官方资料将MIPI列入Applicable Standards参考范围，并以Micro-Coaxial Cable、AWG40、45Ω、100MM作为高速传输测试条件之一。 对于工程师而言，MIPI CSI-2线束选型不能只看“能不能导通”，而需要同时考虑信号速率、阻抗、线材结构、连接器、长度、线序及整机空间等因素；对于采购人员而言，则需要将这些参数固化为完整规格，避免仅凭连接器外观或Pin数量进行替代采购。

二、I-PEX 83028-100B-01-D有哪些关键规格值得关注？

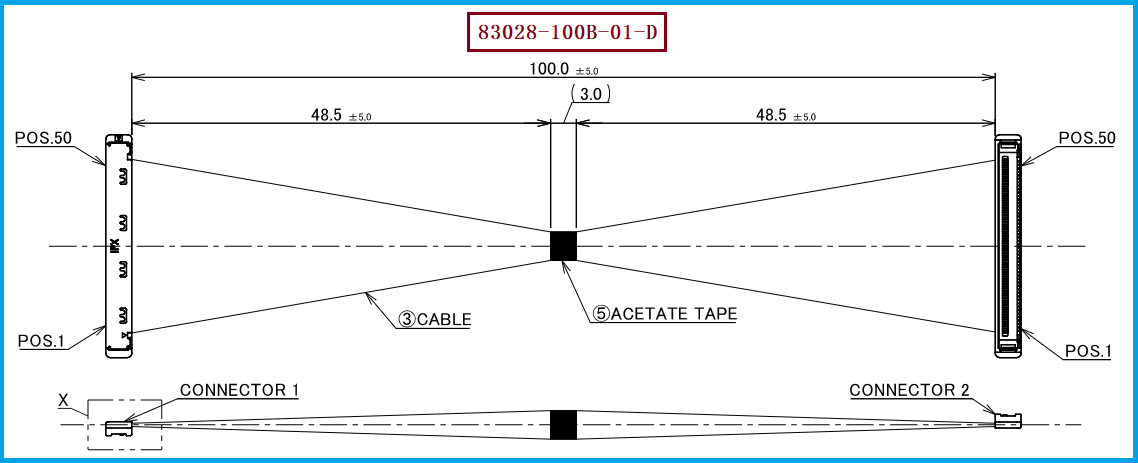

本款产品对应I-PEX 83028-100B-01-D，属于CABLINE-SS 50PIN极细同轴线束，采用20373-R50T-06作为线材端连接器，线材规格为40AWG，线束长度为100MM，线位定义为1-1。从连接器资料来看，20373-R50T-06为CABLINE-SS 50PIN Plug Housing，50PIN规格对应0.4MM Contact Pitch；CABLINE-SS系列同时具有窄深度结构和W-Point接触设计，可用于高密度、小空间的高速内部连接。 I-PEX官方资料进一步显示，CABLINE-SS支持10、14、20、30、32、35、40、50PIN等规格，Micro-Coaxial Cable支持AWG36、AWG38、AWG40及AWG42，其中AWG42被标注存在特性阻抗不匹配问题；官方高速测试条件则明确采用AWG40、45Ω、100MM Micro-Coaxial Cable。 因此，对于MIPI CSI-2应用来说，50PIN、40AWG、100MM、1-1、20373-R50T-06应当作为一个完整的线束规格组合来确认，而不能简单理解为“50PIN连接器+一根细线”。

三、MIPI CSI-2接口选择极细同轴线时，工程师应该重点看什么？

MIPI CSI-2属于高速串行图像传输接口，实际应用中对信号完整性的要求会随着数据速率、通道数量、PCB走线以及摄像头模组布局变化而提高。因此，工程师进行线束选型时，首先需要确认MIPI CSI-2实际Lane数量及目标传输速率，再结合极细同轴线的特性阻抗、插入损耗、回波损耗、串扰以及线束长度进行评估。CABLINE-SS官方资料显示，其连接器Contact Pitch为0.4MM、Mated Height约1.65±0.2MM、Depth为3MM，并面向高速数据传输应用；官方列出的参考标准包括MIPI，同时也覆盖V-By-One、HDMI、USB及eDP等高速接口。 对于83028-100B-01-D这种100MM短距离线束，短长度有利于控制高速信号路径，但并不意味着可以忽略阻抗和端接质量。尤其在MIPI CSI-2摄像头应用中，连接器、线材和端接工艺共同构成完整高速链路，任何一个环节出现较大阻抗不连续，都可能造成信号质量下降。因此，研发阶段建议结合实际CSI-2速率进行眼图、误码率及系统稳定性验证，而不是仅依据线材规格书判断最终性能。

四、选型和兼容与替代方案参考及建议

针对I-PEX 83028-100B-01-D的兼容与替代，工程师和采购人员应首先锁定50PIN、0.4MM Pitch、40AWG、100MM、1-1以及20373-R50T-06等基础规格，再进一步确认设备端板端连接器及实际MIPI CSI-2信号定义。CABLINE-SS官方推荐连接器资料中，50PIN Plug Housing为20373-R50T-06，对应的50PIN Receptacle为20374-R50E-31；同时，官方资料还列出了50PIN Plug Cable Assembly 20380-R50T-16。 在替代方案导入过程中，不建议仅按照“50PIN”或“0.4MM Pitch”进行采购替换，而应确认连接器配合尺寸、线材AWG、阻抗、线序、长度、端接方式及实际MIPI CSI-2传输性能。对于采购端，可以将83028-100B-01-D的关键规格作为供应商询价及样品验收依据；对于研发端，则建议在样品阶段完成机械装配、通断、线序、阻抗及高速信号验证。我们公司可提供：I-PEX 83028-100B-01-D兼容替代线束方案，可围绕20373-R50T-06、50PIN、40AWG、100MM、1-1等规格进行极细同轴线束替代开发与制造，为MIPI CSI-2摄像头模组及其他高速信号应用提供国产替代和第二供应商方案。

五、总结

对于MIPI CSI-2高速应用，真正可靠的极细同轴线束替代方案，应当从“尺寸兼容”进一步做到“电气性能兼容”和“批量一致性兼容”。CABLINE-SS采用W-Point接触设计，I-PEX说明其可改善Plug与Receptacle之间的接触可靠性；同时，产品采用窄深度结构，可帮助已端接线束通过较小的转轴或狭窄空间。 因此，在I-PEX 83028-100B-01-D的替代项目中，建议先以100MM、50PIN、40AWG、1-1规格制作样品，与原产品进行尺寸、连接器配合、线序及高速信号性能对比，再根据测试结果进入小批量验证和量产导入。对于采购人员而言，这种“规格确认—样品验证—小批量—量产”的导入方式，可以降低因连接器匹配错误、线序错误或高速性能不足造成的项目风险。

MIPI CSI-2接口选择极细同轴线，核心并不是单纯追求“越细越好”，而是需要在高速信号性能、阻抗匹配、连接器结构、线束长度、线序、空间尺寸及量产可靠性之间取得平衡。针对本款I-PEX 83028-100B-01-D，其关键规格可概括为：CABLINE-SS、50PIN、20373-R50T-06、40AWG、100MM、1-1、0.4MM Pitch。通过对这些参数进行完整匹配，并结合实际MIPI CSI-2系统进行验证，才能建立真正可落地的兼容替代方案。

我是【线束线缆组件品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：王先生 18013280587（微信同号）。
