一、从高速传输到设备小型化，极细同轴线成为高密度连接的重要选择

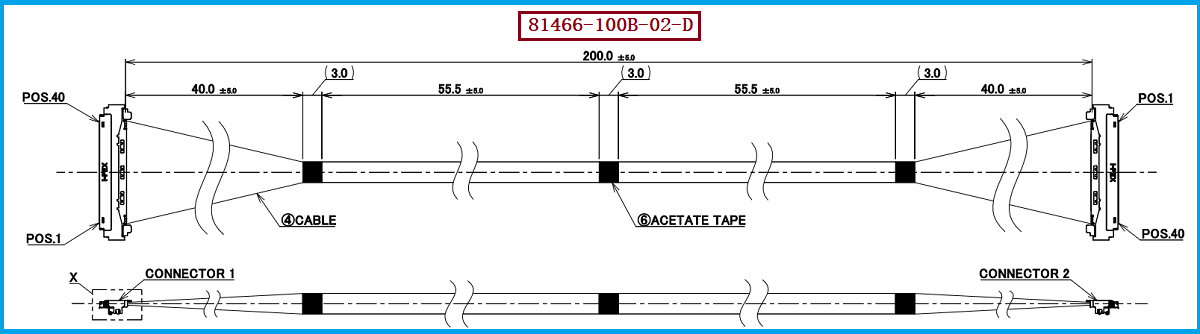

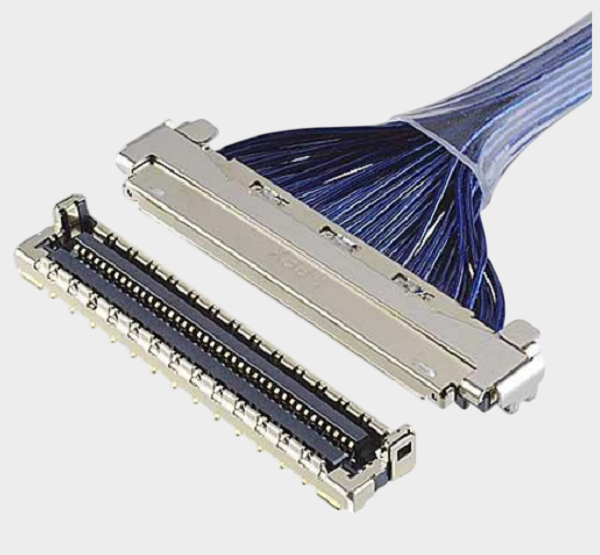

随着AI设备、高性能计算、笔记本电脑、高速显示及工业视觉等设备不断向高速化、小型化和高集成度发展，传统内部连接方案面临越来越明显的空间和信号完整性挑战。极细同轴线（Micro-Coaxial Cable）将导体、绝缘层及屏蔽结构集成在非常细小的线缆中，每根线可以形成相对独立的高速信号传输通道，因此特别适合需要大量高速信号同时传输、同时又受到内部空间限制的电子设备。以 I-PEX 81466-100B-02-D为例，该产品属于CABLINE®-UM 40Pin极细同轴线束，采用40AWG、50Ω Micro-Coaxial Cable，长度200mm，40根线材，并采用1-N线位定义。其线材端使用的连接器型号为20878-040T-01。I-PEX CABLINE-UM连接器采用0.4mm接点间距、Vertical（Right Angle）结构、2.2±0.15mm配合高度，并具备ZenShield®全屏蔽和机械锁扣设计。对于工程师而言，这种“极细线材＋高密度连接器”的组合，可以在有限空间内完成更多信号通道的布置；对于采购人员而言，则意味着在进行替代选型时，需要同时关注线束料号、Pin数、线径、长度、线位定义以及连接器型号，而不能仅根据产品外观判断兼容性。I-PEX官方资料也明确将CABLINE-UM定位于高速数据传输应用。

二、为什么高速设备越来越多采用极细同轴线？

高速设备采用极细同轴线，并不仅仅是因为“线更细”，更重要的是它能够在高密度布线、信号完整性以及EMC控制之间取得较好的平衡。随着USB4、Thunderbolt、DisplayPort、eDP、HDMI、MIPI等高速接口的数据速率不断提高，信号频率和边沿速度提升后，串扰、阻抗变化、EMI以及信号衰减等问题也更加值得关注。CABLINE-UM采用0.4mm间距，并通过ZenShield®全屏蔽结构和多点接地设计增强EMC方面的设计能力，同时配备机械锁扣和0.65mm以上有效嵌合长度，有助于提高连接可靠性。I-PEX资料将CABLINE-UM的40Gbps/lane PAM3标注为参考性能，并列出USB4 Gen4、Thunderbolt 5等高速应用；需要强调的是，这属于连接器系列的Reference Only参考信息，并不代表具体的81466-100B-02-D线束在任何系统环境下都能够直接保证40Gbps/lane，实际性能仍需要结合线材、连接器、PCB、走线、系统结构及SI/EMC验证确定。 对于工程师来说，极细同轴线的价值在于能够在有限空间中实现多通道高速信号互连；对于采购人员来说，则可以将其理解为一种适合高速设备内部互连的成熟线束形态，在产品升级、空间压缩及供应链替代项目中具有较高的应用价值。【配图建议：极细同轴线内部结构示意图＋高速设备内部线束应用图＋ZenShield®屏蔽结构示意图】

三、选型和兼容与替代方案参考及建议

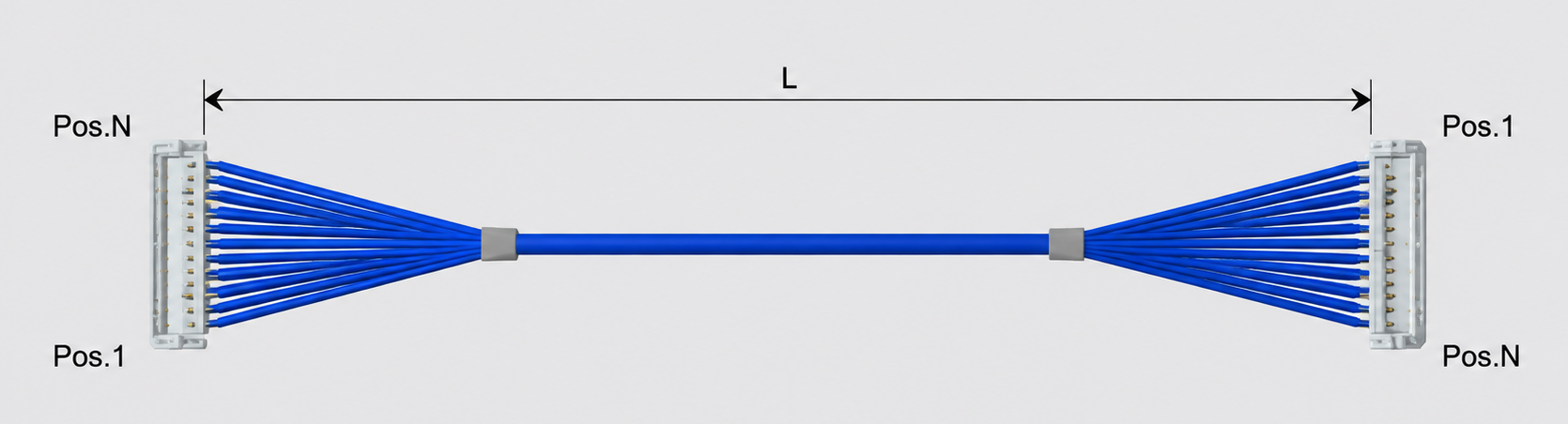

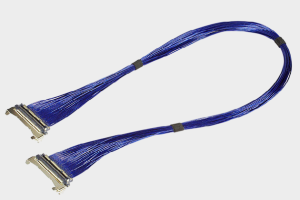

在选择或替代I-PEX 81466-100B-02-D时，工程人员首先需要确认完整规格组合：40Pin、Micro-Coaxial、40AWG、50Ω、200mm、1-N线位定义以及20878-040T-01连接器。其中，“1-N”尤其值得关注，因为I-PEX CABLINE-UM系列同时存在1-N和1-1两种线位方案。例如，同为40Pin、40AWG、200mm的产品，81466-100B-02-D属于1-N，而82678-100B-01-D属于1-1，两者不能因为Pin数量、线径和长度相同就直接视为相同线束。I-PEX官方产品页同时显示，40Pin、40AWG、1-N系列还包括100mm的82451-100B-02-D和300mm的82452-100B-02-D，因此长度也是替代选型的重要识别条件。 在实际国产替代或第二供应商导入过程中，建议从连接器配合、线序、线长、阻抗、机械尺寸、屏蔽结构以及电气性能等方面进行样品确认，再根据实际设备进行信号完整性和EMC验证。我们公司可提供：I-PEX 81466-100B-02-D兼容替代线束方案，可根据客户实际应用需求，对40Pin、40AWG、200mm及1-N线位定义等关键规格进行极细同轴线束生产制造，为工程师提供兼容替代开发支持，也为采购人员提供第二供应商、国产替代及供应链优化方案。

四、面向工程与采购的极细同轴线束制造选择

对于高速电子设备而言，极细同轴线的应用趋势，本质上来自高速信号传输需求与设备内部空间压缩之间的矛盾。线束既要尽可能减少空间占用，又要满足多通道信号传输、屏蔽及可靠连接需求，因此40AWG等极细规格Micro-Coaxial Cable与高密度连接器的组合越来越受到关注。I-PEX 81466-100B-02-D采用CABLINE®-UM 40Pin方案，核心规格为40AWG、50Ω、200mm、1-N，线材端连接器为20878-040T-01；其对应的CABLINE-UM平台具有0.4mm接点间距、2.2±0.15mm配合高度、ZenShield®全屏蔽及机械锁扣等特点。 对工程师而言，选择极细同轴线束应重点确认“规格是否真正匹配、线位是否正确、实际高速性能是否经过验证”；对采购人员而言，则应进一步关注“是否能够稳定制造、是否具备兼容替代能力以及供应链是否更加灵活”。因此，我们公司专注于极细同轴线束的生产制造，可围绕客户的料号、Pin数、线径、长度、线位定义及连接器要求进行兼容替代开发，为高速电子设备提供稳定的极细同轴线束供应选择。

五，总结

I-PEX 81466-100B-02-D是一款CABLINE®-UM系列40Pin极细同轴线束，采用40AWG、50Ω Micro-Coaxial Cable，长度200mm，1-N线位定义，线材端连接器型号为20878-040T-01。随着高速计算、AI设备、高速显示及智能终端不断提高数据传输速率并压缩内部空间，极细同轴线凭借高密度、紧凑结构及适用于高速信号互连的特性，正在成为越来越重要的内部连接方案。对于该型号的兼容替代，不能只看“40Pin、40AWG、200mm”，还必须准确匹配1-N线位定义及连接器结构，并通过实际样品进行相关验证。我们公司可提供I-PEX 81466-100B-02-D兼容替代线束方案，为工程师和采购人员提供专业的极细同轴线束生产制造及替代选型支持。
