一、产品介绍：40PIN CABLINE-CA II极细同轴线束满足高速设备连接需求

随着笔记本电脑、智能终端、工业设备以及高速电子系统不断向轻薄化、高速化方向发展，设备内部连接对于线束的空间占用、信号完整性以及电气稳定性提出了更高要求。极细同轴线束凭借小型化、高屏蔽性以及良好的高速传输能力，已经成为高端电子设备内部高速信号连接的重要方案。

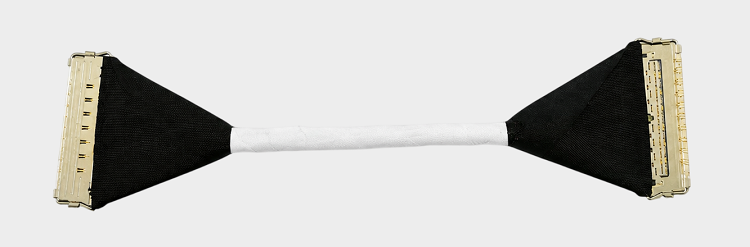

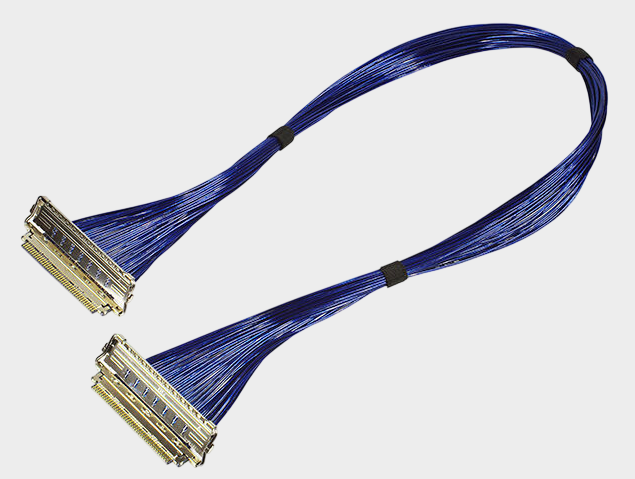

本文介绍的产品为 I-PEX 82671-100B-01-D极细同轴线束，属于I-PEX CABLINE®-CA II系列40PIN Micro-Coaxial Harness产品。该产品采用 40PIN高密度连接设计，线材端使用连接器型号为 20680-040T-01，配套使用 40AWG极细同轴线材，通过Micro-Coaxial Cable结构实现高速信号传输与空间优化。

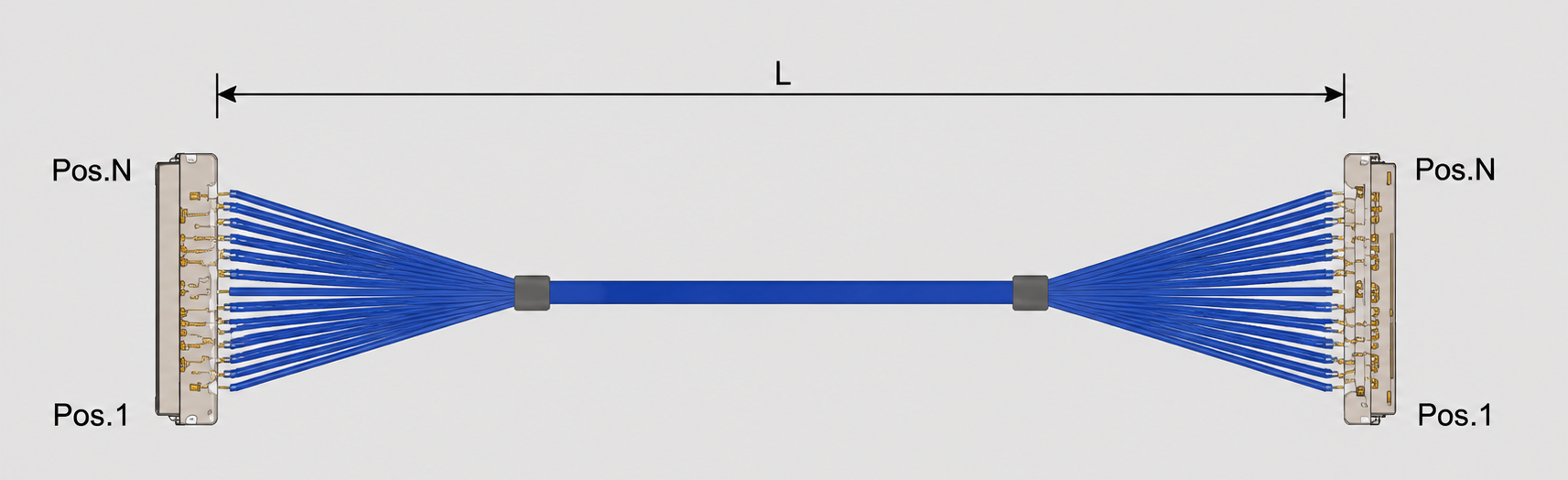

从产品结构来看，I-PEX 82671-100B-01-D采用1-1双端连接结构，即线束两端均配置连接器，可直接实现模块与模块之间的高速互连。该结构减少了二次加工需求，提高了装配效率和连接可靠性。我们公司专注于极细同轴线束研发制造，可提供 I-PEX 82671-100B-01-D兼容替代线束方案，帮助客户实现原厂替代、供应链优化以及高速连接方案升级。

二、技术解析：如何理解极细同轴线的导体结构与电性能之间的关系？

对于工程师而言，极细同轴线并不仅仅是“更细的线材”，其内部导体结构直接影响电阻、电容、电感、阻抗以及高速信号传输性能。极细同轴线通常由中心导体、绝缘介质层、屏蔽层以及外护套组成，不同结构参数之间相互影响，共同决定最终电性能表现。

中心导体是信号传输的核心部分，其尺寸、材料以及结构会直接影响导体电阻。一般情况下，导体直径越大，电阻越低，电流承载能力越强，但同时线材整体尺寸也会增加。而采用 40AWG极细同轴线的方案，可以在满足高速信号传输需求的同时，大幅降低线束空间占用，更适合轻薄化设备内部布局。

绝缘层则影响信号传输过程中的电容特性和阻抗稳定性。通过控制绝缘材料介电常数以及厚度，可以优化信号传播速度，减少高速传输过程中的损耗。与此同时，外部屏蔽层能够限制电磁场分布，降低外界干扰对中心导体信号的影响，同时减少高速信号自身产生的电磁辐射。

在 I-PEX 82671-100B-01-D极细同轴线束中，40AWG Micro-Coaxial Cable通过精密同轴结构设计，实现导体、绝缘层以及屏蔽层之间的协同工作，使线束能够在有限空间内保持较好的信号完整性和电气性能。

三、产品优势与制造能力：40AWG导体结构助力高速、小型化应用

I-PEX 82671-100B-01-D极细同轴线束采用CABLINE®-CA II系列高速连接平台，搭配 20680-040T-01线材端连接器，支持 40AWG极细同轴线材应用。40PIN、0.4mm Pitch高密度连接设计，使该方案能够满足现代电子设备对于更多信号通道和更小安装空间的需求。

对于研发工程师而言，在进行高速连接方案设计时，需要综合考虑导体尺寸、阻抗控制、信号损耗以及EMI性能。40AWG极细同轴线虽然尺寸更小，但通过合理的导体结构设计和屏蔽结构控制，可以实现高速信号稳定传输，适用于显示模组、高速摄像头、工业视觉设备以及精密电子设备等应用领域。

对于采购人员而言，极细同轴线束供应商的制造能力直接影响产品可靠性。该类产品涉及微细线材加工、连接器精密组装、端子压接以及电气性能检测等多个关键工序，需要具备成熟的生产工艺和质量控制体系。

我们公司可提供 I-PEX 82671-100B-01-D兼容替代线束方案，支持客户从样品开发、小批量验证到批量生产交付，满足不同项目阶段的供应需求。

四、选型和兼容与替代方案参考及建议：根据电性能需求选择合适极细同轴线束

在选择极细同轴线束时，工程师需要重点关注导体结构、线材AWG规格、连接器型号、PIN数量以及实际信号传输要求。不同设备对于高速性能、空间限制以及可靠性的要求不同，并不是线径越小越适合，而是需要在尺寸、电性能和成本之间取得平衡。

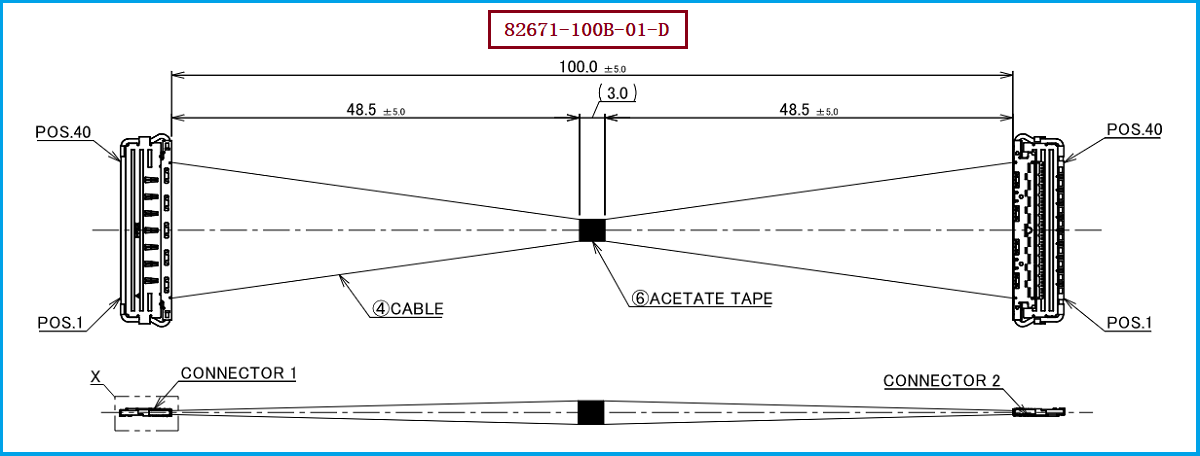

针对 I-PEX 82671-100B-01-D极细同轴线束，其关键匹配信息包括：产品型号为 I-PEX 82671-100B-01-D，线材端连接器型号为 20680-040T-01，使用线材规格为 40AWG极细同轴线，采用40PIN高密度连接结构以及1-1双端连接方式。

在进行兼容替代设计时，建议重点确认以下因素：连接器接口尺寸是否匹配、PIN定义是否一致、40AWG线材电性能是否满足要求、阻抗及高速信号性能是否达到系统要求，同时需要验证机械可靠性以及长期使用稳定性。

对于采购端而言，如果原型号产品存在交期、成本或供应风险，选择具备自主制造能力的极细同轴线束供应商，可以有效降低供应链依赖。我们公司可提供 I-PEX 82671-100B-01-D兼容替代线束方案，帮助客户实现稳定供货、高品质替代以及产品性能优化。

五，总结：导体结构决定极细同轴线束的高速传输能力

极细同轴线束的性能并非单一由线径决定，而是由中心导体、绝缘层、屏蔽层以及整体结构共同影响。合理的导体设计能够降低信号损耗，提高阻抗稳定性，同时结合屏蔽结构有效降低电磁干扰，使线束满足高速电子设备对于可靠连接的需求。

I-PEX 82671-100B-01-D极细同轴线束采用40PIN CABLINE®-CA II连接方案，搭配 20680-040T-01连接器，使用 40AWG Micro-Coaxial Cable极细同轴线材，在小型化、高密度、高速信号传输应用中具有明显优势。

我们公司持续专注于极细同轴线束研发与制造，可提供高可靠性的兼容替代方案，为客户提供从设计评估、样品验证到批量生产的一站式高速连接解决方案，助力电子设备实现更稳定、更高效的数据传输。

我是【线束线缆组件品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：王先生 18013280587（微信同号）。
