一、NVIDIA Jetson摄像头为何适合采用极细同轴线束？

随着机器人、边缘AI、机器视觉、智能驾驶辅助及工业视觉设备的发展，NVIDIA Jetson平台上的摄像头数量、图像分辨率以及实时数据处理需求不断提高，摄像头模组与主控板之间的高速数据连接也成为硬件设计中的重要环节。NVIDIA Jetson平台支持包括MIPI CSI-2在内的多种摄像头接口，对于采用高速CSI类接口、同时受到空间和布线条件限制的摄像头模组而言，极细同轴线能够兼顾较小线径、高密度布线以及高速信号传输需求，因此具有明显的应用优势。不过，并非所有NVIDIA Jetson摄像头都必须采用极细同轴线，实际方案仍需要根据摄像头接口类型、传输速率、结构空间以及信号完整性要求进行选择。

二、83008-100B-01-D：10Pin、40AWG、200mm极细同轴线束

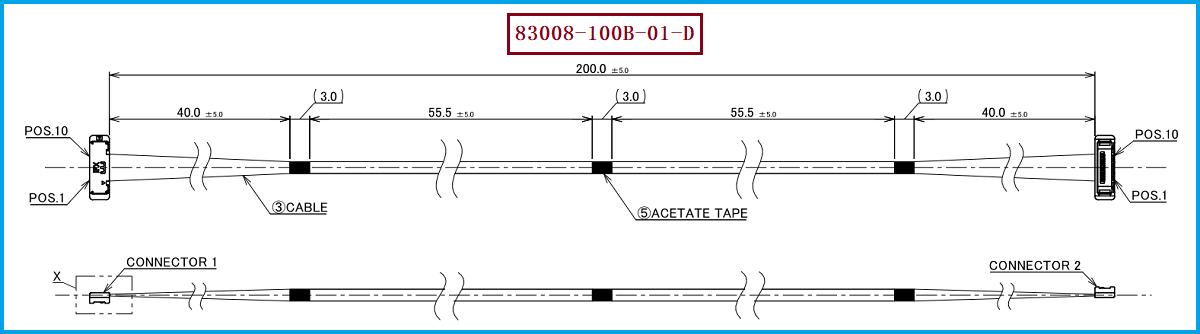

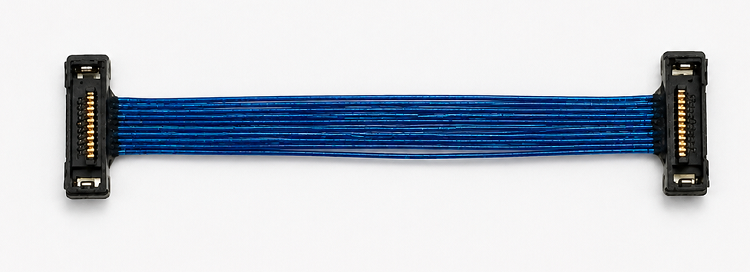

本次目标产品为I-PEX 83008-100B-01-D，属于CABLINE®-SS 10Pin Harness，其主要规格为10Pin、40AWG Micro-Coaxial Cable、200mm长度、1-1直通线序。I-PEX官方型号资料将83008-100B-01-D定义为CABLINE-SS harness 10pin micro-coaxial 40AWG L=200mm 1-1，因此在进行兼容或替代开发时，应将200mm线长和1-1线序作为重要识别条件，而不能仅按照“CABLINE®-SS 10Pin”进行判断。该线束使用的线材端连接器型号为20373-R10T-06，与CABLINE®-SS系列配套使用；该系列采用0.4mm Contact Pitch、垂直直角插拔结构、1.65±0.2mm结合高度以及3mm Depth，适合小型化设备内部的高密度连接。对于摄像头模组而言，200mm线长能够覆盖部分主板与摄像头之间的中短距离连接需求，而40AWG极细线材则有助于减少线束所占空间。

三、极细同轴线的核心优势：兼顾高速信号与小型化设计

从工程应用角度来看，极细同轴线的价值并不仅仅在于“线径更细”，更重要的是其高速信号连接能力。摄像头模组通常需要传输连续的高速图像数据，连接线束需要在有限空间内尽可能降低信号传输过程中的损耗、串扰以及阻抗不连续等问题。极细同轴线采用同轴结构，使信号导体与外部屏蔽结构形成相对稳定的传输环境，在高频信号连接场景下更便于进行阻抗控制和信号完整性管理。I-PEX CABLINE®-SS系列面向最高16Gbps/Lane高速数据传输应用，并提供AWG36、AWG38、AWG40等Micro-Coaxial Cable规格，其高速性能参考测试采用AWG#40、45Ω、100mm Micro-Coaxial Cable。因此，在使用83008-100B-01-D进行摄像头模组连接设计时，应综合考虑连接器配合、线材规格、线长、线序、PCB端接口以及实际工作速率。

四、83008-100B-01-D兼容替代：工程与采购应重点确认哪些参数？

在兼容选型和国产替代开发过程中，如果客户原设计采用I-PEX 83008-100B-01-D，建议按照“目标料号→Pin数→连接器型号→线材规格→长度→线序→实际设备配合”的顺序进行确认。本型号的核心技术条件可以概括为10Pin + 20373-R10T-06 + 40AWG Micro-Coaxial Cable + 200mm + 1-1直通线序，其中200mm长度和1-1线序尤其需要与原设备线束进行逐项核对。由于极细同轴线束属于连接器、线材及端接工艺组合产品，因此不能仅以连接器外形相同或能够正常插接作为完全兼容的判断依据。样品验证阶段还应进行Pin-to-Pin导通检查、机械配合确认，并结合实际摄像头模组开展高速信号及可靠性测试，以确保替代线束能够满足设备实际使用要求。

五、总结

我司专注于极细同轴线束生产制造，可围绕I-PEX 83008-100B-01-D提供兼容替代线束方案，针对工程样品、小批量验证以及量产采购需求，可根据客户实际设备要求进行连接器匹配、40AWG极细同轴线材配置、200mm线长及1-1线序加工，为NVIDIA Jetson相关摄像头模组、机器视觉设备、边缘AI设备以及其他高速小型化电子产品提供极细同轴线束替代选择。总体而言，83008-100B-01-D的核心优势在于将10Pin高速连接、40AWG极细同轴线材以及200mm线束长度结合起来，在有限空间内满足摄像头模组的高密度连接需求。对于工程师而言，它可以作为高速摄像头连接方案进行结构、电气及信号完整性验证；对于采购人员而言，则可以作为国产替代、第二供应商开发及供应链优化的目标规格进行评估。

我是【线束线缆组件品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：王先生 18013280587（微信同号）。
