一、35PIN极细同轴线束：面向高速、小型化设备连接需求

在笔记本电脑、平板电脑、显示设备、摄像头模组及其他精密电子设备中，设备内部空间不断压缩，而高速信号传输通道却越来越多，传统线缆已经难以同时兼顾线径、布线密度和信号传输需求。I-PEX 82969-100B-02-D属于CABLINE®-SS系列35PIN极细同轴线束，官方产品资料将该型号定义为35PIN、300mm、Micro-Coaxial 40AWG、1-N线束，适合高密度内部信号连接应用。该线束所使用的线材端连接器型号为20373-R35T-06，连接器为35PIN、0.4MM Pitch结构；I-PEX官方资料显示，CABLINE®-SS采用0.4mm Contact Pitch、Vertical（Right Angle）连接方向，35PIN属于该系列可选Pin数之一，并针对高速数据传输、小型化及窄深度安装空间进行设计。对于工程师而言，这类产品的核心价值在于在有限空间内实现多通道极细同轴信号连接；对于采购人员而言，则应围绕完整料号、连接器型号、Pin数、间距、线材规格及线束长度进行供应商选型，而不能仅以“35PIN极细同轴线”进行简单替代。

二、极细同轴线束能耐多少伏电压？额定电压与耐压测试必须区分

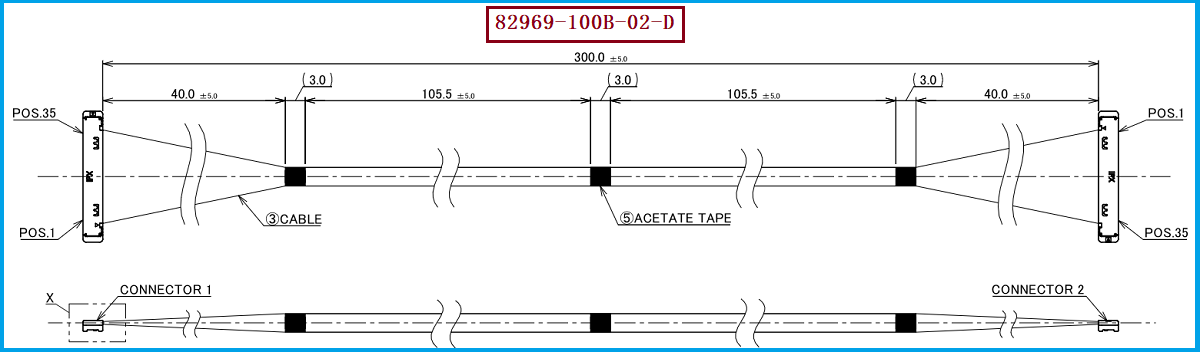

极细同轴线束能耐多少伏电压？这是工程师在进行线束选型时需要重点确认的问题。根据82969C0工程图，该线束规定的额定电压为30V，同时工程图规定了AC 250V耐压测试条件，并对应最大漏电流要求；此外，图纸还规定了绝缘电阻等电气性能要求。因此，在产品宣传及工程选型中需要特别区分：“30V额定电压”代表产品正常工作条件下的额定电压指标，而“AC 250V耐压”属于绝缘耐压验证条件，不能理解为该线束可以长期在250V电压下正常工作。对于工程师来说，如果应用环境涉及电源、电池、高压测试设备或其他较高电位电路，应根据整机实际工作电压、瞬态电压、绝缘距离、连接器耐压及系统安全规范进行综合判断；对于采购人员而言，则建议在询价和替代验证阶段明确要求供应商提供对应的额定电压、耐压、绝缘电阻等规格确认资料，避免将“耐压测试值”错误当成“长期工作电压”。同时需要注意，极细同轴线主要用于信号传输，其电流承载能力也应结合具体AWG规格和连接器额定电流进行评估，而不能因为线束能够通过某项耐压测试，就直接将其当作普通电源线使用。82969具体电气指标应以其工程图及对应产品规范为准。

三、选型和兼容与替代方案参考及建议

对于需要寻找I-PEX 82969-100B-02-D兼容产品、国产替代产品或第二供应商方案的工程师和采购人员，建议采用完整规格进行确认：首先确认产品是否为35PIN CABLINE®-SS结构，其次确认线材端连接器型号为20373-R35T-06，并核对35PIN、0.4MM Pitch的连接器规格；同时还需要确认该型号对应的300mm、40AWG Micro-Coaxial、1-N线束定义，尤其要避免将同系列100mm或200mm型号误认为可以直接替代，也要避免将1-N线位误做成1-1线位。I-PEX官方产品矩阵明确列出了82968（100mm 1-N）、82443（200mm 1-N）和**82969（300mm 1-N）**三个35PIN版本，因此长度和线位均属于重要的型号识别条件。 我们公司可提供：I-PEX 82969-100B-02-D兼容替代线束方案，专注于极细同轴线束的研发与生产制造，可根据客户提供的原装样品、工程图纸、产品料号及实际应用要求进行兼容替代开发，并围绕20373-R35T-06连接器匹配、35PIN 0.4MM间距、极细同轴线端接、线序、线束尺寸及电气性能等关键要求进行产品验证，为工程师提供样品测试与技术配合，同时为采购人员提供第二供应商导入、国产替代及批量供应解决方案。

四、专业极细同轴制造能力，为工程与采购提供可靠替代选择

总体来看，I-PEX 82969-100B-02-D是一款35PIN、300mm、1-N线位的CABLINE®-SS极细同轴线束，线材端使用20373-R35T-06连接器，其连接器规格为35PIN、0.4MM Pitch，适用于对高密度、小型化及高速信号连接有要求的电子设备。对于工程师而言，选择此类线束时不仅要关注连接器能否插配，更需要综合验证Pin数量、0.4MM间距、线序、线材规格、长度以及额定电压和绝缘耐压等参数；对于采购人员而言，则应重点考察供应商是否具备AWG40极细同轴线束的稳定制造能力、精密端接能力、品质一致性及批量交付能力。我们公司可提供I-PEX 82969-100B-02-D兼容替代线束方案，帮助客户在原装线束替代、国产化采购、第二供应商导入及批量生产等项目中获得更加灵活的供应选择。需要再次强调的是，82969工程图中的30V额定电压与AC 250V耐压测试不能混为一谈；如果客户存在特殊电压或动态使用环境，应根据具体应用条件进行专项验证，以确保替代线束真正满足整机系统要求。

我是【线束线缆组件品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：王先生 18013280587（微信同号）。
