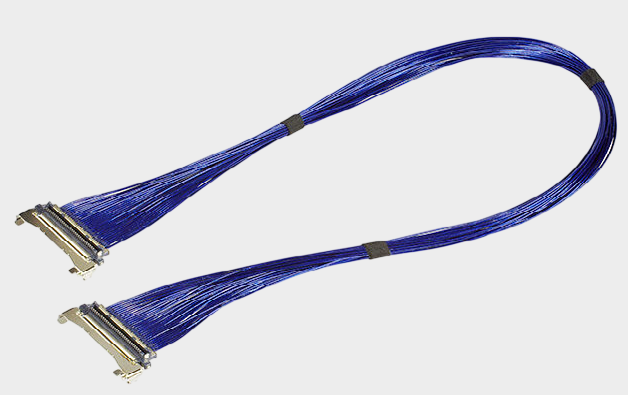

一、50P高密度设计，I-PEX 82899-100B-02-D极细同轴线束

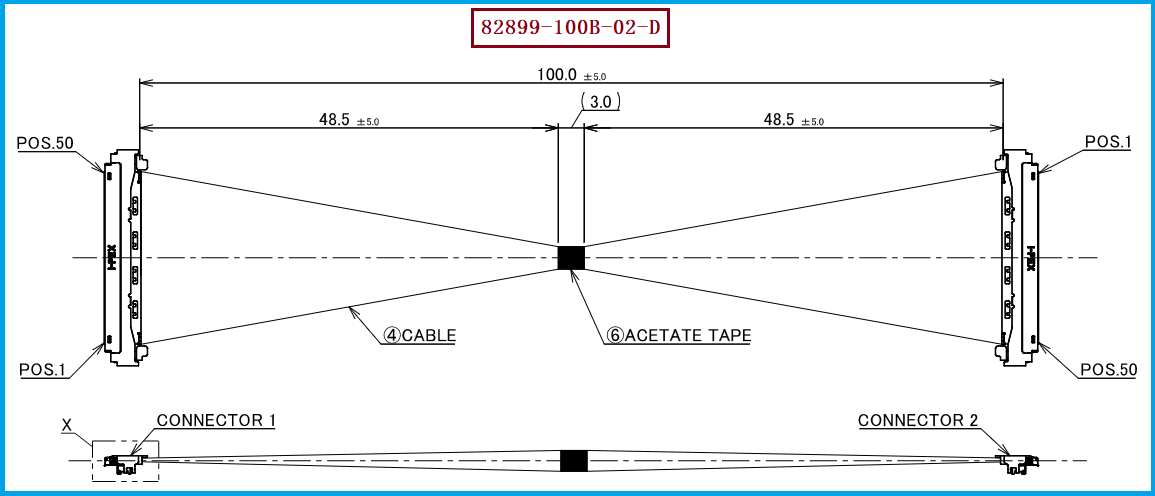

随着高速计算、AI设备、高性能显示、工业视觉及精密电子设备不断向高速化、小型化发展，设备内部对于高密度、高速率信号连接的要求越来越高。I-PEX 82899-100B-02-D属于CABLINE®-UM 50P Harness，采用50Pin Micro-Coaxial Cable极细同轴线，线材规格为40AWG、50Ω，长度为100mm，线位定义为1-N，配套线材端连接器型号为20878-050T-01。从连接器平台来看，CABLINE-UM采用0.4mm Contact Pitch、Vertical（Right Angle）结构、2.2±0.15mm配合高度，50Pin连接器按照官方宽度计算公式对应约25mm，适合有限空间内进行多通道高速信号连接。I-PEX官方资料同时显示，CABLINE-UM具备ZenShield®全屏蔽、多点接地及机械锁扣设计，并将40Gbps/lane PAM3列为Reference Only的高速传输能力。 对于工程师而言，50P、40AWG、50Ω、100mm、1-N以及20878-050T-01是进行产品识别和替代设计时需要重点确认的参数；对于采购人员而言，这些参数则是供应商询价、样品确认及批量采购时判断产品是否真正兼容的重要依据。

二、极细同轴线束长度增加后，对高速信号有什么影响？

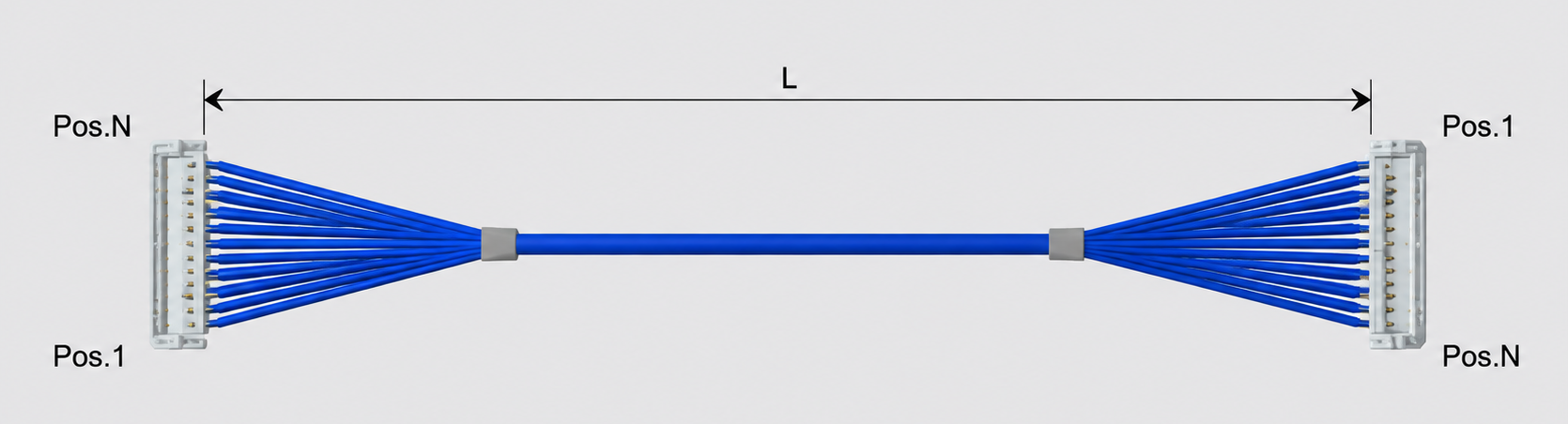

对于高速信号系统来说，线束长度并不是简单的“多几厘米线材”问题，而会直接影响整个传输链路的电气性能。随着极细同轴线束长度增加，信号传播路径变长，通常会带来更大的插入损耗、传播延迟以及高频信号衰减；与此同时，线材、连接器和PCB之间的阻抗不连续也可能进一步放大回波损耗和信号反射问题。因此，对于工程师而言，不能认为同样的50P、40AWG极细同轴线，只要连接器一致，100mm、200mm和300mm就可以完全等效使用。I-PEX官方CABLINE-UM产品资料本身就将50P、40AWG、1-N线束按照不同长度分别定义为82899-100B-02-D（100mm）、82285-100B-02-D（200mm）和82900-100B-02-D（300mm），说明长度本身就是Harness产品选型的重要变量。 在实际替代开发过程中，若客户希望将100mm线束增加到200mm或300mm，应重新评估插入损耗、回波损耗、串扰、阻抗连续性及实际系统眼图等高速信号指标，而不能只进行机械尺寸和导通测试；同时，I-PEX官方给出的40Gbps/lane PAM3属于连接器平台的参考能力，并不代表所有长度及所有线材组合的完整Harness都能够直接达到这一速率。

三、选型和兼容与替代方案参考及建议

对于工程师进行I-PEX 82899-100B-02-D替代设计时，建议首先锁定原产品的核心组合关系，即50Pin + 40AWG Micro-Coaxial Cable + 50Ω + 100mm + 1-N Pin Assignment + 20878-050T-01，然后进一步核对连接器的机械配合、线材端接结构、出线方向、线束长度公差以及实际设备安装空间。尤其需要注意，CABLINE-UM官方推荐型号中同时存在50P的1-N和1-1两类Harness，例如82899-100B-02-D属于1-N，而83040-100B-01-D属于1-1，二者不能因为Pin数量和线径相同就直接视为电气定义一致。 对采购人员而言，在寻找国产替代或第二供应商时，建议将完整料号、连接器型号、Pin Assignment、线材规格及长度同时提供给供应商，以减少因“同Pin数、同AWG”造成的选型偏差。我们公司专注于极细同轴线束生产制造，可依据客户原始规格进行兼容性评估、样品开发和批量生产，我们公司可提供：I-PEX 82899-100B-02-D兼容替代线束方案，围绕50P、40AWG、50Ω、1-N及100mm等关键规格进行针对性开发，为客户提供更加灵活的国产替代和供应保障选择。

四、从长度、阻抗到制造一致性，打造可靠的高速线束替代方案

极细同轴线束的选型，本质上是机械兼容、电气兼容和制造可靠性三方面的综合匹配。对于I-PEX 82899-100B-02-D这类50P高密度极细同轴线束，工程师不仅要关注连接器能否正常插合，还需要关注40AWG线材在端接、弯折和固定过程中的一致性，以及高速信号传输过程中阻抗和屏蔽结构是否稳定；采购人员则需要进一步关注供应商是否能够长期保持相同的材料、端接工艺和尺寸一致性。CABLINE-UM采用0.4mm间距、ZenShield®全屏蔽及机械锁扣设计，为高密度高速连接提供了相应的平台基础，而具体Harness性能仍应根据实际线材、长度和系统环境进行验证。 **总结而言，极细同轴线束长度越长，高速信号链路的性能验证越重要；正确的替代方案不能只做到“接口能插、线路能通”，还应做到“规格匹配、Pin定义匹配、阻抗匹配、信号性能经过验证”。**针对I-PEX 82899-100B-02-D，我们公司可提供从样品打样、规格确认到批量制造的极细同轴线束兼容替代服务，帮助客户降低单一供应商依赖，同时满足工程项目对高速、高密度及稳定供应的实际需求。
