一、面向高可靠应用的I-PEX 83017-100B-01-D极细同轴线束方案

随着医疗设备、工业自动化、智能视觉、高端消费电子等产品不断向小型化、高性能方向发展，设备内部对于线束的空间占用、信号传输质量以及环境适应能力提出了更高要求。传统线缆在高速信号应用环境中容易受到电磁干扰、信号衰减以及安装空间限制影响，而极细同轴线束凭借细径化结构、良好的屏蔽性能以及稳定的阻抗控制能力，成为精密设备高速连接的重要选择。

根据 I-PEX CABLINE®-SS 系列产品资料，I-PEX 83017-100B-01-D 是一款30Pin极细同轴线束组件，采用 CABLINE®-SS 系列连接方案，线材端连接器型号为 20373-R30T-06。该连接器采用 30PIN、0.4mm Pitch 高密度设计，可实现有限空间内的多通道信号传输，同时兼顾连接可靠性和设备轻量化需求。

该型号线束适用于对信号稳定性和结构空间要求较高的应用场景，例如医疗影像设备、工业相机、高速摄像模组、智能终端内部连接等。针对该型号极细同轴线束，我司具备专业研发与制造能力，可提供：

I-PEX 83017-100B-01-D兼容替代线束方案。

通过成熟的极细同轴线束生产工艺，我司可根据客户产品需求实现连接器匹配、线束长度定制、线材选型、加工组装以及批量生产，为客户提供稳定可靠的高速连接解决方案。

二、极细同轴线可以抗高温吗？高温环境下如何保证线束可靠性？

在工程应用中，很多客户会关注：“极细同轴线可以抗高温吗？”答案是：极细同轴线具备一定的耐高温能力，但具体耐温等级取决于线材结构、绝缘材料、屏蔽材料以及应用环境要求。

极细同轴线通常由中心导体、绝缘层、屏蔽层以及外被组成，不同材料组合会决定其长期工作温度范围。常见极细同轴线产品可根据应用需求选择不同耐温等级，例如消费电子类应用通常关注轻量化和柔韧性，而工业设备、医疗设备等应用则更加关注长期温度稳定性、机械可靠性以及信号完整性。

在高温环境中，极细同轴线需要面对多个挑战，包括绝缘材料老化、屏蔽层性能变化、机械强度下降以及阻抗变化等问题。因此，在工程选型过程中，不能仅关注线径大小，还需要综合评估工作温度、信号频率、弯折次数以及设备内部散热条件。

对于采用 CABLINE®-SS 连接方案的 I-PEX 83017-100B-01-D极细同轴线束，其配套连接器型号为 20373-R30T-06，可适配 40AWG Micro-Coaxial Cable（极细同轴线）。40AWG极细同轴线具备小外径、高密度布线优势，适用于空间受限设备中的高速信号传输。针对高温应用需求，我司可根据客户实际工作环境要求，匹配适合的耐温等级线材和制造工艺，确保线束长期运行稳定。

三、I-PEX 83017-100B-01-D结构特点及极细同轴线束制造能力

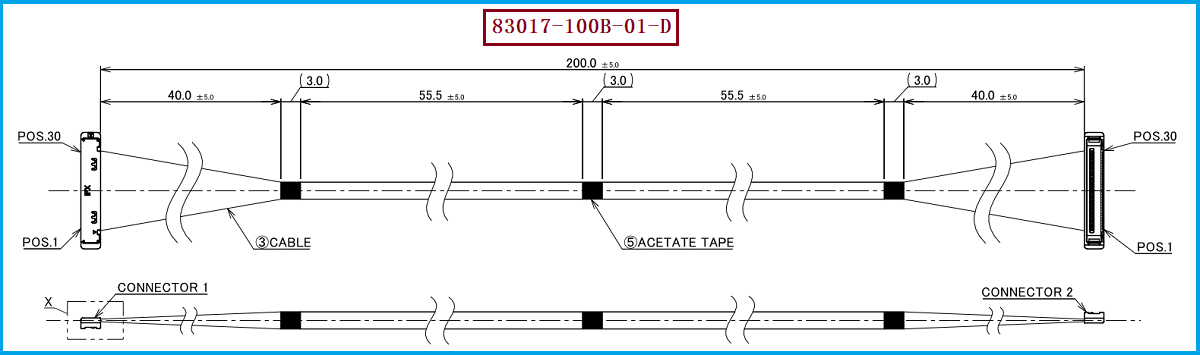

本产品对应极细同轴线束型号：

I-PEX 83017-100B-01-D

产品采用：

线材端连接器型号：20373-R30T-06

连接器适配线材规格：

40AWG Micro-Coaxial Cable

该方案采用 CABLINE®-SS 30PIN连接结构，连接器端子间距为 0.4mm Pitch，适合高密度、高速信号传输应用。相比普通线束，极细同轴线束能够在有限空间内实现更多信号通道布局，同时通过同轴屏蔽结构降低外部电磁干扰，提高高速信号传输稳定性。

对于工程研发人员而言，在进行替代设计时，需要重点确认连接器型号、Pin数量、Pitch规格、40AWG线材匹配性以及整体线束结构，确保替代方案满足机械兼容、电气性能以及可靠性要求。

对于采购人员而言，选择具备自主制造能力的极细同轴线束供应商，可以有效降低供应链风险，提高产品交付稳定性。

我司可提供：

I-PEX 83017-100B-01-D兼容替代线束方案。

支持从产品打样验证、小批量试产到规模化量产制造，帮助客户实现高可靠、高一致性的极细同轴线束供应。

四、选型和兼容与替代方案参考及建议

针对 I-PEX CABLINE®-SS 系列30PIN极细同轴线束选型，工程师和采购人员在进行替代评估时，需要重点关注连接器兼容性、线材规格以及应用环境要求。

首先，需要确认连接器参数一致，包括：

20373-R30T-06连接器型号、30PIN数量以及0.4mm Pitch间距。

其次，需要确认线材规格匹配。本型号连接器适配：

40AWG极细同轴线。

在替代开发过程中，应充分考虑线材耐温性能、阻抗控制、屏蔽效果以及高速信号传输能力。尤其是在医疗设备、工业设备等长期运行环境中，线束不仅需要满足尺寸要求，还需要具备稳定的环境适应能力。

对于需要进行国产替代、第二供应商导入或者供应链优化的客户，建议选择具备极细同轴线束设计、加工及测试能力的制造商进行合作。

我司针对 I-PEX 83017-100B-01-D 可提供兼容替代方案，并根据客户产品需求进行定制化开发，包括连接器匹配、40AWG极细同轴线材应用、线束长度调整以及批量生产支持，为客户提供可靠的高速连接解决方案。

五，总结

极细同轴线束凭借小型化、高密度、高速传输以及良好的抗干扰能力，已经成为医疗设备、工业视觉、高端电子产品中的关键连接组件。在实际应用中，通过合理选择线材规格、耐温等级以及连接器方案，可以有效提升设备长期运行可靠性。

针对 I-PEX 83017-100B-01-D极细同轴线束产品，我司可提供兼容替代制造方案，匹配 20373-R30T-06连接器，支持 40AWG极细同轴线应用，满足客户对于高速信号传输、小空间布局以及高可靠运行环境的综合需求。

凭借专业的极细同轴线束制造经验、完善的品质管理体系以及灵活的定制开发能力，我司致力于为医疗、工业、消费电子及智能设备客户提供稳定、高性能的极细同轴线束解决方案。
