一、32P高密度连接方案：82887-100B-02-D极细同轴线束

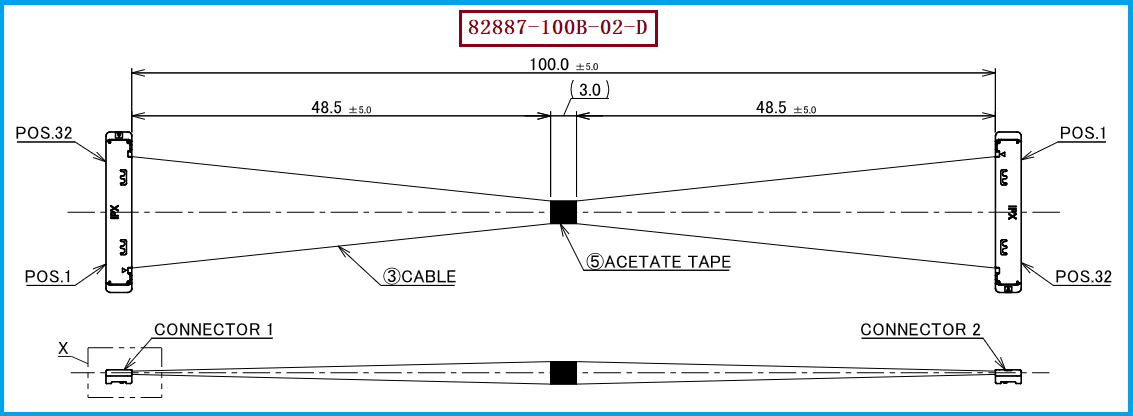

在笔记本电脑、显示模组、工业视觉设备及其他高速电子设备中，随着内部空间不断压缩以及高速信号传输速率不断提升，传统排线越来越难以同时满足“小型化、高密度、高速传输和可靠连接”的综合需求。极细同轴线束（Micro-Coaxial Harness）凭借线径小、信号隔离能力较好以及适用于高密度连接等特点，逐渐成为高速电子设备内部信号连接的重要解决方案。本次介绍的产品为 I-PEX CABLINE-SS 32P极细同轴线束，产品料号为82887-100B-02-D，根据产品图纸，该型号采用32P结构，线缆为40AWG、50Ω Micro-Coaxial Cable，标称长度为100mm，两端采用CABLINE-SS系列连接结构，其中线材端连接器型号为20373-R32T-06，并配合相应的金属盖及连接器组件完成整体线束装配。该产品采用1-N线序定义，即两端Pin位并非简单的1-1直通，而是按照对应的反向位置进行连接，因此工程师在进行PCB设计、线束替换和样品验证时，需要重点核对Pin Assignment，不能仅依据“32Pin、100mm”等表面参数判断是否可以直接替代。对于采购人员而言，料号、Pin数、线长、线规、阻抗、连接器型号以及线序应作为询价和供应商技术确认时的核心信息。

二、工程师为什么要关注“插损”：极细同轴线束的插损到底是什么？

对于高速极细同轴线束而言，“插损（Insertion Loss，IL）”是评价信号经过连接器和线缆之后衰减程度的重要指标。简单理解，当高速信号从主板经过连接器、极细同轴线以及另一端连接器传输到接收端时，实际到达接收端的信号功率会比发送端低，这部分由传输路径产生的衰减，就可以通过插损进行描述，通常以dB（分贝）表示。在工程测试中，插损通常通过网络分析仪（VNA）等设备进行S参数测试，其中传输参数S21可以用于评价信号从输入端到输出端的传输损耗；一般来说，在指定频率范围内，插损越低，意味着信号传输过程中受到的衰减越小。对于82887-100B-02-D这类32P、40AWG、50Ω极细同轴线束，工程师在进行高速应用评估时，不能只关注“线缆长度100mm”这一项，还需要综合考虑极细同轴线本身的高频传输特性、连接器接触结构、阻抗连续性、端部压接/装配质量以及PCB端的阻抗匹配情况。尤其需要注意的是，I-PEX对CABLINE-SS系列提供了高速传输能力的相关验证资料，但系列宣传中的高速能力并不能直接等同于某一条具体82887线束在任何系统环境下的实际插损结果；实际插损应以具体线束、连接器、测试治具和频率范围下的实测S参数为准。因此，对于工程师而言，建议在新项目导入阶段进行完整的Insertion Loss、Return Loss及必要的串扰、阻抗和眼图等高速信号完整性验证；对于采购人员而言，则建议在供应商技术协议中明确测试频率、测试方法、样品结构及判定标准，而不是仅以“支持高速传输”作为验收依据。

三、选型和兼容与替代方案参考及建议：从料号到实际装配逐项确认

在选择或开发82887-100B-02-D兼容替代极细同轴线束时，建议工程师和采购人员采用“连接器—线材—长度—线序—电气性能—装配结构”逐项确认的方式进行技术比对。首先，连接器接口应重点确认20373-R32T-06及其对应的CABLINE-SS 32P连接体系，确保Plug与PCB端Receptacle能够正常匹配；其次，应确认线材为40AWG、50Ω Micro-Coaxial Cable，避免只按照外径或线规进行简单替换，因为高速信号应用对阻抗连续性和高频传输特性更加敏感；第三，长度需要按照100mm标称规格进行确认，并结合实际产品图纸的长度公差进行生产控制；第四，必须确认1-N线序，特别是将其与1-1直通型32P线束区分开来；第五，在高速项目中建议增加插损、回损、阻抗及信号完整性验证，以确认替代产品在目标工作频率下能够满足实际系统需求。对于采购替代而言，建议不要仅以“接口相同、针数相同、长度相同”作为合格依据，而应要求供应商提供完整的规格确认资料、样品测试数据以及批量生产一致性控制方案。我们公司可提供：82887-100B-02-D兼容替代线束方案，可根据客户的连接器、线材、长度、Pin Assignment及实际应用要求进行极细同轴线束的生产制造与技术配套，为原厂料号替代、国产化采购及新项目开发提供对应的线束解决方案。

四、面向高速设备应用的制造能力：从100mm样品到批量供应

对于极细同轴线束而言，真正影响产品使用效果的并不只是连接器本身，还包括极细同轴线的加工、剥线、端部处理、排列、压接/装配、金属盖安装、Bonding以及成品长度和外观一致性等多个制造环节。82887-100B-02-D属于32P高密度极细同轴线束，采用40AWG、50Ω Micro-Coaxial Cable及CABLINE-SS连接结构，100mm长度使其适用于设备内部较紧凑的高速信号连接场景。对于工程师而言，替代开发的重点是确保机械接口、电气性能和高速信号完整性能够与原设计相匹配；对于采购人员而言，则更需要关注供应商是否具备稳定的极细同轴线束制造能力、来料与过程检验能力以及批量交付一致性。我们公司专注于极细同轴线束的生产制造，可针对客户提供的原厂料号、连接器型号、Pin数、线长、线序及应用需求进行兼容替代开发，并提供从样品打样到批量生产的配套服务。对于需要寻找82887-100B-02-D国产兼容替代方案的客户，可围绕实际设备结构和高速信号要求进行进一步技术确认。

五，总结

综合来看，82887-100B-02-D是一款具有明确规格定义的CABLINE-SS 32P极细同轴线束，其核心识别信息包括：32Pin、40AWG、50Ω Micro-Coaxial Cable、100mm长度、1-N线序以及20373-R32T-06连接器结构。在高速应用中，除了关注连接器能否插合，更应该关注插损、回损、阻抗连续性和整体信号完整性；其中“插损”可以帮助工程师判断高速信号经过整条互连路径后发生了多少衰减，是极细同轴线束高速性能评价中的重要指标。对于需要进行原厂料号替代、国产化采购或新项目开发的客户，我们公司可提供82887-100B-02-D兼容替代极细同轴线束方案，根据实际项目需求对连接器、40AWG极细同轴线、100mm长度、1-N线序以及高速信号性能进行针对性匹配，为工程师选型和采购国产替代提供更完整的产品支持。

我是【线束线缆组件品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：王先生 18013280587（微信同号）。
