一、50PIN高密度极细同轴线束，满足高速、小型化设备内部连接需求

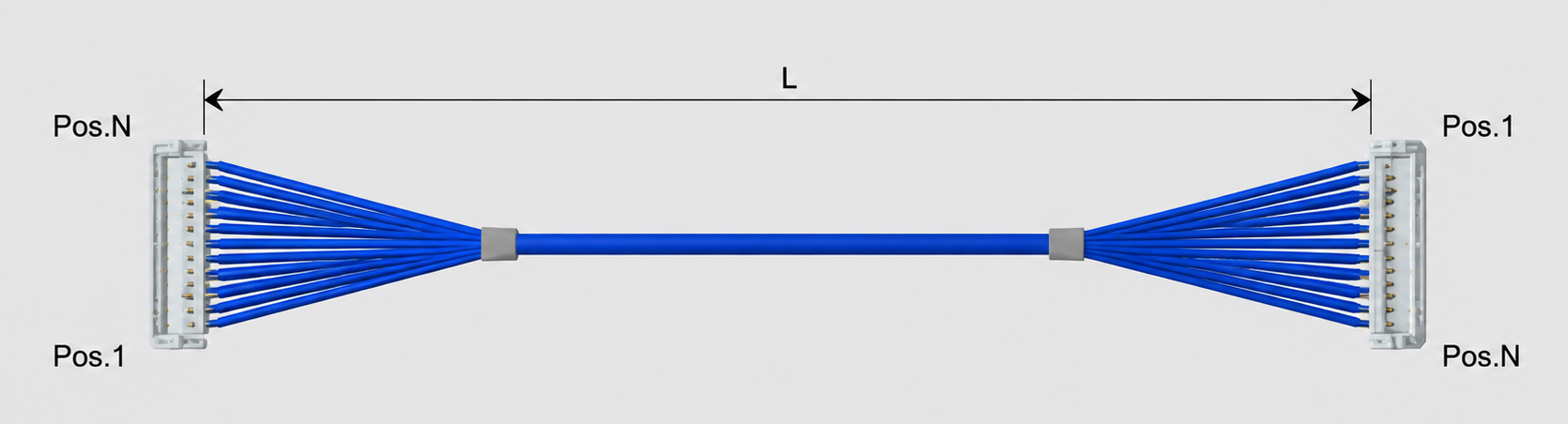

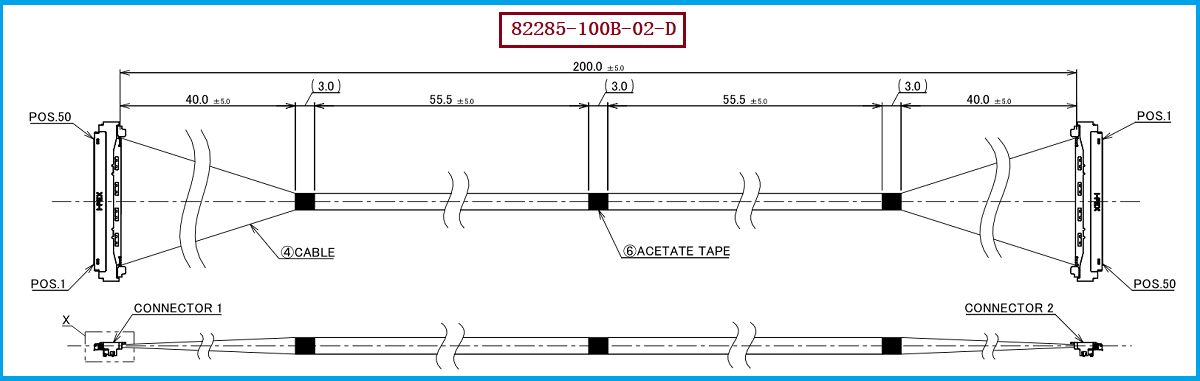

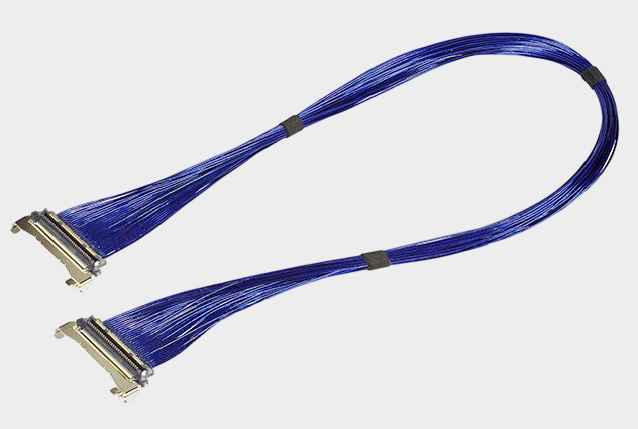

随着笔记本电脑、AI终端、高速显示设备、工业视觉设备等电子产品持续向轻薄化、高速化和高集成度方向发展，设备内部对于高速信号传输和高密度连接提出了更高要求。82285-100B-02-D对应CABLINE-UM系列50PIN极细同轴线束，采用40AWG线材，线束长度为200mm，连接关系为1-N，适用于空间紧凑且对高速信号传输有要求的设备内部连接场景。CABLINE-UM系列采用0.4mm Contact Pitch、Vertical Right Angle垂直直角结构，并结合全屏蔽设计及机械锁扣结构，在缩小连接器占用空间的同时兼顾信号传输和连接可靠性。对于工程师和采购人员而言，如果需要寻找82285-100B-02-D的国产替代、第二供应商或备件供应方案，重点并不是简单寻找一条“50PIN线束”，而是需要从连接器型号、PIN数量、Pitch、线材规格、长度、Pin定义、安装方向及整体机械尺寸等多个方面进行综合匹配。我们公司专注于极细同轴线束研发与生产制造，可依据客户原有产品、工程图纸或实物样品进行规格分析，为客户提供针对性的兼容替代线束方案。

二、极细同轴线束与连接器如何匹配？工程师选型不能只看PIN数量

极细同轴线束能否实现稳定替代，首先取决于线束与连接器之间的整体匹配关系。以82285-100B-02-D为例，其配套连接器体系涉及CABLINE-UM 50PIN连接结构及20878-050T-01 Plug Housing，连接器触点间距为0.4mm。对于此类高密度连接产品，工程师在选型时不能仅依据“50PIN”判断是否能够直接替换，还需要进一步确认连接器系列、Contact Pitch、Mating Type、安装方向、Mated Height、Pin Assignment、线材AWG、线缆外径、端部加工尺寸以及出线方向等关键参数。尤其是在0.4mm级超细间距连接结构中，即使PIN数量相同，不同系列连接器在机械结构和电气性能方面也可能存在明显差异。因此，实际替代过程中应按照“连接器系列→PIN数量→Pitch→插拔方向→线材规格→端接结构→整体尺寸”的顺序进行确认，确保替代线束不仅能够完成物理插接，同时能够满足设备内部空间及电气连接要求。

三、82285-100B-02-D替代选型，应从‘能够连接’进一步验证到‘能够稳定使用’

对于采购人员而言，在寻找82285-100B-02-D兼容替代线束时，建议将原型号作为基准，从连接器兼容性、线束结构、尺寸规格、电气性能以及实际装配应用五个维度进行确认。重点参数包括50PIN、0.4mm间距、40AWG、200mm长度、1-N连接关系以及CABLINE-UM配套连接结构。同时，由于极细同轴线束属于连接器、线材和精密端接工艺高度结合的产品，实际替代不能仅凭型号进行判断。特别是在批量采购、国产替代或第二供应商导入项目中，应通过样品进行Pin-to-Pin导通测试、短路/断路测试、绝缘及必要的信号完整性测试，并结合整机进行插拔、装配和空间干涉验证。我们公司可根据客户提供的原厂料号、产品图纸或实物样品，对线束结构及端接要求进行分析，并围绕82285-100B-02-D提供相应的兼容替代开发与样品验证支持，帮助客户降低替代过程中的工程风险。

四、极细同轴线束的高速性能同样是替代方案需要关注的核心指标

在高速显示、AI终端及其他高速电子设备中，极细同轴线束不仅承担电气连接功能，还直接参与高速信号传输，因此不能只关注线束长度和连接器外形。工程师在进行替代验证时，还应关注线材结构、阻抗一致性、插损、回波损耗、串扰以及屏蔽性能等指标。其中，插损（Insertion Loss）是评价高速信号经过线束后产生传输损耗的重要指标，通常会随着传输频率升高、线束长度增加以及导体和介质结构变化而受到影响；因此，在高速应用中，替代线束应尽可能保持与原产品相近的线材规格、结构和长度，并根据实际工作频率进行必要的信号完整性验证。此外，极细同轴线束的屏蔽结构也会影响EMI控制能力，合理的屏蔽设计能够降低外部电磁干扰进入信号通道，同时减少高速信号向周围空间产生的辐射。对于82285-100B-02-D这类高密度极细同轴线束，只有机械尺寸、电气连接及高速信号性能同时满足应用需求，才能真正形成具有工程价值的替代方案。

五、总结

对于高速电子设备而言，极细同轴线束虽然体积小，却直接关系到设备内部信号传输、空间装配和长期运行可靠性。因此，一个真正可落地的替代方案，应同时具备连接器匹配准确、线材规格一致、端接工艺稳定、尺寸控制可靠以及批量供应能力。针对I-PEX CABLINE-UM 50PIN、0.4mm间距及20878-050T-01配套连接结构，我们公司可结合客户设备实际需求，对原厂线束进行规格分析与兼容开发，为客户提供82285-100B-02-D兼容替代极细同轴线束。无论是国产化替代、第二供应商导入、降低单一供应商依赖，还是既有设备维修及备件采购，都可以通过样品验证、工程确认和批量导入逐步建立稳定的供应体系。我们将以极细同轴线束制造能力为基础，围绕客户的连接器型号、PIN数量、线材规格、长度及应用环境提供更加灵活的定制与替代服务，帮助客户在满足产品兼容性要求的同时，提高供应链稳定性并降低采购风险。

我是【线束线缆组件品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：王先生 18013280587（微信同号）。
