一、83056-100B-01-D：面向高密度连接需求的极细同轴线束

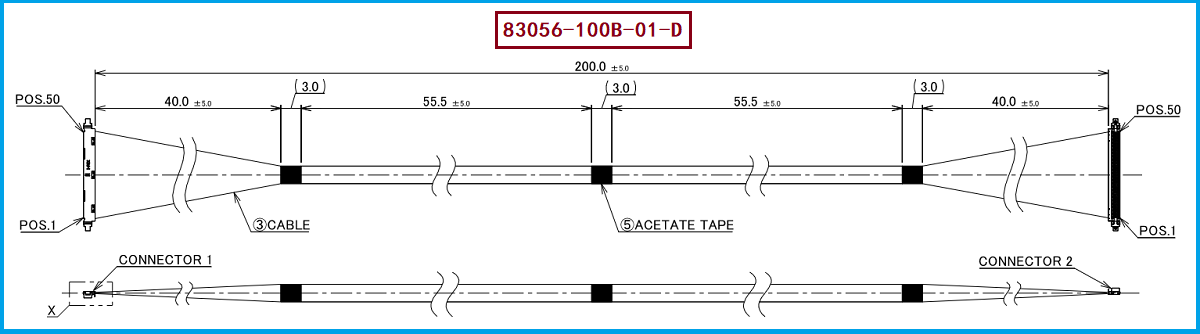

在笔记本电脑、平板、显示设备、摄像模组及其他小型化电子产品中，内部空间不断压缩，但高速信号通道数量却持续增加，工程师在进行线束设计时，需要同时兼顾连接密度、线材尺寸、信号传输和结构装配。I-PEX 83056-100B-01-D属于CABLINE®-UX II系列50Pin极细同轴线束，采用46AWG Micro-Coaxial Cable、200mm线长、1-1线位结构，其线材端配套的连接器型号为20532-050T-02-1，对应50Pin、0.25mm Pitch连接器。I-PEX官方资料显示，CABLINE-UX II采用0.25mm Contact Pitch、Vertical（Right Angle）结构，可提供30/34/40/50Pin规格，并支持AWG44、AWG46 Micro-Coaxial Cable；官方给出的传输速度为5Gbps/lane NRZ（Reference Only）。 对于工程师而言，这类50Pin高密度极细同轴线束的价值在于，可以在有限安装空间内实现多通道信号连接；对于采购人员而言，83056明确的料号、Pin数、AWG规格、长度及线位定义，则是进行第二供应商开发、国产替代和成本优化时的重要基础参数。配套连接器资料同样将20532-050T-02-1列为CABLINE-UX II 50Pin Plug Housing。

二、极细同轴线束常见问题分析：为什么“能连接”不等于“完全兼容”？

在实际极细同轴线束选型和替代过程中，工程人员经常遇到几个典型问题：第一，Pin数相同是否就可以直接替代？第二，AWG相同是否就代表电气性能完全一致？第三，连接器能够插配是否就意味着整条线束可以直接导入？答案通常都是否定的。以83056-100B-01-D为例，虽然CABLINE-UX II同时存在50Pin、46AWG、不同长度以及不同线位结构的Harness产品，但83056本身对应的是200mm、1-1规格；I-PEX官方同系列中还存在50Pin、46AWG、200mm的82659-100B-02-D，其线位定义为1-N，因此两者不能仅凭“50Pin+46AWG+200mm”就简单视为相同产品。 另外，极细同轴线束的实际应用还需要关注线材结构、阻抗、外径、屏蔽方式、线序、连接器配合、弯折状态以及高速信号完整性等因素。配套资料中也明确将Micro-Coaxial Cable的AWG44/AWG46规格与CABLINE-UX II连接器进行对应，并强调连接器、Pin数、线材规格、长度和线束结构等因素对于替代选型的重要性。 因此，从工程验证角度看，“机械上可以装配”只是兼容验证的第一步，电气性能和实际应用可靠性仍需要进一步确认。

三、选型和兼容与替代方案参考及建议

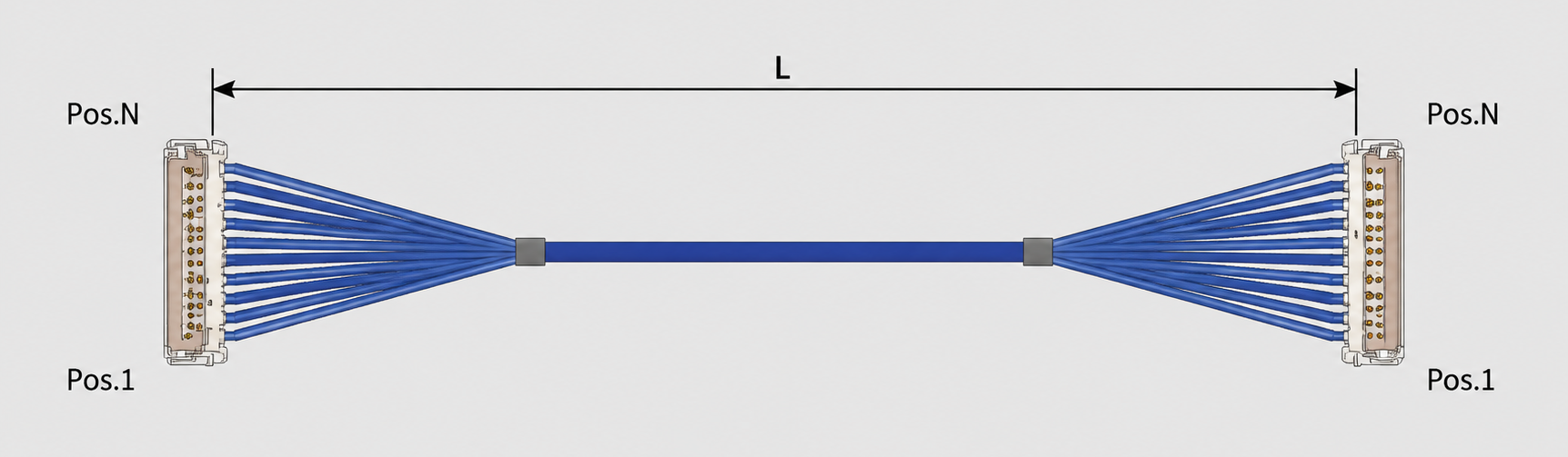

针对需要寻找I-PEX 83056-100B-01-D兼容替代线束的客户，建议首先按照原产品的核心规格建立完整的替代条件，即：CABLINE-UX II系列、50Pin、46AWG Micro-Coaxial Cable、200mm线长、1-1线位定义，以及线材端20532-050T-02-1连接器。其中，20532-050T-02-1是CABLINE-UX II 50Pin Plug Housing，官方推荐料号体系中还包括50Pin Plug Cable Assembly 20531-050T-02-1、Plug Metal Cover 2799-0501以及Receptacle 20533-250E。 配套资料也显示，CABLINE-UX II提供30、34、40、50Pin不同规格，并存在100mm、200mm、300mm以及1-N、1-1等不同Harness组合，因此采购询价时不能只提供“CABLINE-UX II 50Pin线束”这样的模糊描述，而应明确到具体料号及规格。 我们公司可提供：I-PEX 83056-100B-01-D兼容替代线束方案，可根据客户实际产品需求围绕50Pin、46AWG、200mm、1-1及配套连接器进行极细同轴线束的兼容替代开发，为工程师提供样品验证方案，同时为采购人员提供第二供应商及国产替代的供应选择。最终导入量产前，建议根据实际设备完成连接器配合、线序、尺寸、弯折、信号完整性及EMC等相关验证。

四、从工程验证到批量采购：极细同轴线束需要关注哪些核心指标？

对于工程师来说，极细同轴线束不是单纯的“连接线”，而是高速信号链路中的组成部分。CABLINE-UX II官方资料显示，其Contact Pitch为0.25mm、Mated Height为1.04 +0.06/-0.1mm、Depth为2.4mm，并采用多点接地设计，屏蔽路径可由Wire Shield经过Ground Bar、Plug Shell、Receptacle Shell最终连接至PCB；同时官方将USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI列为参考应用标准。 因此，在83056-100B-01-D替代开发过程中，除了确认20532-050T-02-1、50Pin、46AWG、200mm、1-1这些基础参数，还应结合客户设备实际要求确认信号速率、阻抗、插损、串扰、屏蔽效果、机械寿命以及批次一致性等指标。对于采购人员来说，则应进一步关注供应商的样品承认能力、规格一致性、批量交付能力和质量管控能力。我们公司专注于极细同轴线束的生产制造，可根据客户提供的原始料号、样品或技术规格进行兼容替代开发，在满足工程验证要求的前提下，为客户提供从样品到批量生产的极细同轴线束供应支持。

五，总结

I-PEX 83056-100B-01-D是一款CABLINE®-UX II系列50Pin、46AWG、200mm、1-1极细同轴线束，其线材端配套连接器型号为20532-050T-02-1，连接器为50Pin、0.25mm Pitch。 对于工程师而言，选用或替代该产品时，需要同时关注连接器、Pin数、AWG、线长、线位定义以及高速信号相关性能；对于采购人员而言，则应重点确认产品规格一致性、供应能力及替代验证结果。我们公司可提供：I-PEX 83056-100B-01-D兼容替代线束方案，面向需要国产替代、第二供应商或定制开发的客户，提供专业的极细同轴线束制造与兼容替代支持。
