一、高速图像采集对极细同轴线束提出了更高要求

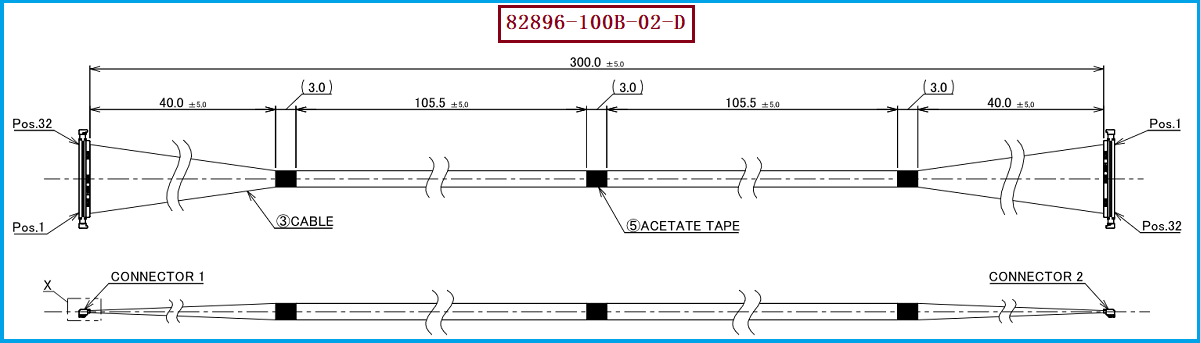

在工业相机、机器视觉、医疗成像、智能摄像头、AR/VR以及高速图像采集设备中，图像数据传输速率不断提高，同时设备内部空间又越来越紧凑，因此线束不仅要满足高密度布线，还需要兼顾高速信号完整性与EMI控制。I-PEX 82896-100B-02-D属于CABLINE®-UA II系列32Pin极细同轴线束，官方型号资料明确显示其采用32Pin、Micro-Coaxial Cable、44AWG、L=300mm、1-N结构；其线材端使用的连接器型号为20497-032T-30，CABLINE-UA II平台支持的Micro-Coaxial Cable规格包括AWG42、AWG44、AWG46，因此本产品所采用的44AWG正处于该连接器平台的适配规格范围内。 对工程师而言，82896的价值并不只是“32根极细同轴线组合起来”，而是将32Pin高密度连接、0.3mm Pitch连接器平台、44AWG极细同轴线、300mm长度以及1-N端接结构组合成适用于设备内部高速信号连接的完整线束方案；对于采购人员而言，则可以通过I-PEX 82896-100B-02-D、20497-032T-30、44AWG这几个核心识别参数快速锁定对应产品。

二、高速图像采集模组如何选极细同轴线束来优化EMI？

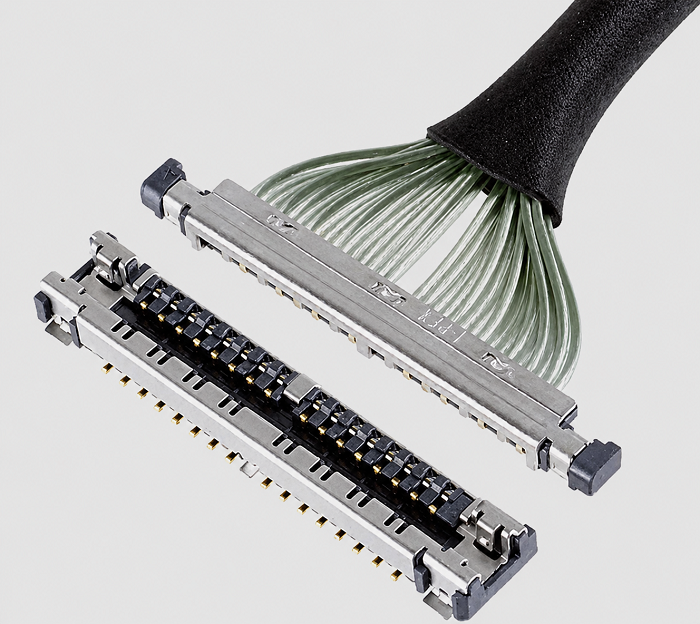

高速图像采集系统中的EMI问题不能只依靠某一个屏蔽零件解决，而需要从线材、连接器、接地结构、布线方式以及整条高速信号链路进行综合设计。极细同轴线本身具有独立的屏蔽结构，可以减少信号之间以及外部环境对高速信号的干扰；而CABLINE-UA II连接器采用多点接地设计，I-PEX官方资料明确将其作为抗EMI设计特点，并展示了焊接接触点和机械接触点等接地结构。 对于高速图像采集模组而言，在选择线束时不能单纯追求“线径越细越好”，而应该根据信号速率、传输距离、特性阻抗、插入损耗、回波损耗、串扰以及设备空间综合选择。44AWG能够在小型化与高速信号连接之间形成一定平衡，而300mm线长又使信号完整性验证更加值得关注；I-PEX对CABLINE-UA II给出的5Gbps/lane NRZ属于Reference Only，同时列出了USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用，因此实际项目仍应根据具体图像传输协议和系统Channel进行SI验证，而不能仅依据连接器的参考速率判断整条线束的最终性能。

三、选型和兼容与替代方案参考及建议

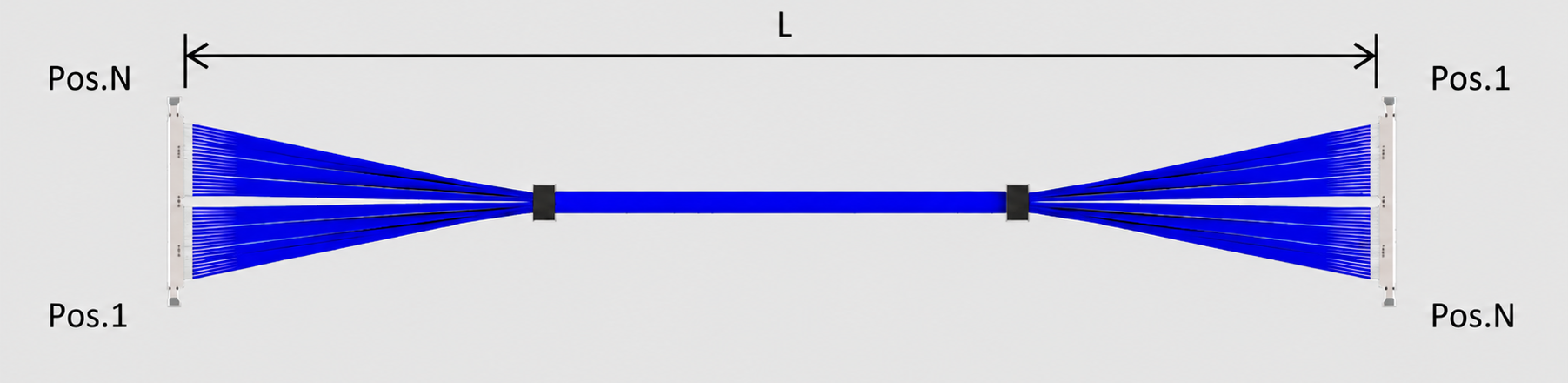

如果工程师或采购人员需要对I-PEX 82896-100B-02-D进行选型、国产替代或第二供应商导入，建议首先锁定几个不可忽略的核心参数：32Pin、0.3mm Pitch、44AWG Micro-Coaxial、300mm、1-N、线材端连接器20497-032T-30以及CABLINE-UA II系列。尤其需要注意“1-N”这一结构定义，因为I-PEX官方同时提供32Pin、44AWG、300mm的1-1结构型号83036-100B-01-D；虽然两者Pin数、线径和长度相同，但端接结构不同，因此不能仅凭外观或长度进行替换。 在EMI优化方面，替代线束还应重点确认极细同轴线的屏蔽结构、接地连续性、连接器金属盖及端接工艺，并结合实际高速图像信号进行插损、回损、串扰等测试。CABLINE-UA II官方推荐的32Pin相关零件还包括20496-032T-40 Plug Cable Assembly、20497-032T-30 Plug Housing、2679-032-10 Plug Metal Cover以及20498-032E-41 Receptacle，这些信息对于采购进行BOM核对、工程进行替代验证都具有参考价值。 我们公司可提供：I-PEX 82896-100B-02-D兼容替代线束方案，可围绕32Pin、44AWG、300mm、1-N及20497-032T-30配套连接器进行极细同轴线束的兼容开发与生产制造，并可根据客户高速图像采集模组的空间尺寸、线长及信号传输需求进行针对性匹配。

四、面向工程验证与批量采购的极细同轴线束解决方案

对于高速图像采集模组来说，一款真正合适的极细同轴线束，不只是满足“连接器能够插入”，还需要在机械兼容、Pin位定义、线材规格、EMI屏蔽以及高速信号性能之间取得平衡。I-PEX CABLINE-UA II采用0.3mm Contact Pitch、Vertical Right Angle结构，Mated Height为1.27±0.1mm，支持26/32/40/50Pin，并提供AWG42/AWG44/AWG46 Micro-Coax规格；官方同时提供SI测试板、Single/Differential SI Report及Touchstone数据资源，为高速信号设计与验证提供参考。 因此，对于I-PEX 82896-100B-02-D这款32Pin、44AWG、300mm、1-N极细同轴线束，工程师在导入替代产品时建议以原产品结构和实际信号性能为基准进行验证，采购则建议在询价时明确写出**“I-PEX 82896-100B-02-D、32Pin、44AWG、300mm、1-N、20497-032T-30”**等关键条件，避免仅以“32P极细同轴线束”进行模糊采购。总结来说，针对高速图像采集模组的EMI优化，合理选择极细同轴线束应从“线材屏蔽+连接器接地+阻抗控制+线长+高速SI验证”整体考虑；我们公司可提供I-PEX 82896-100B-02-D兼容替代极细同轴线束方案，为客户提供从样品开发、规格匹配到批量制造的替代支持。
