一、从一根线看懂高速数据传输：极细同轴线束为什么能够胜任？

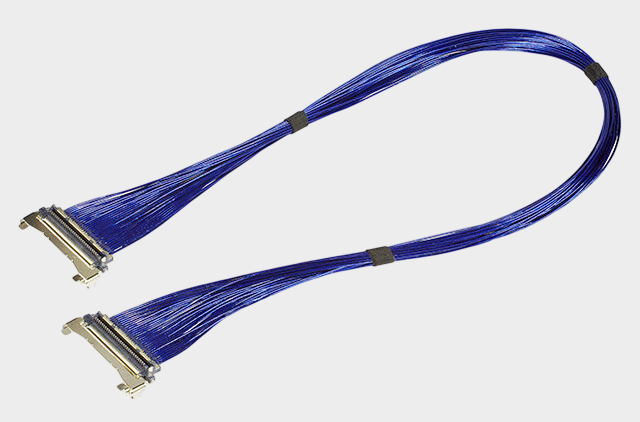

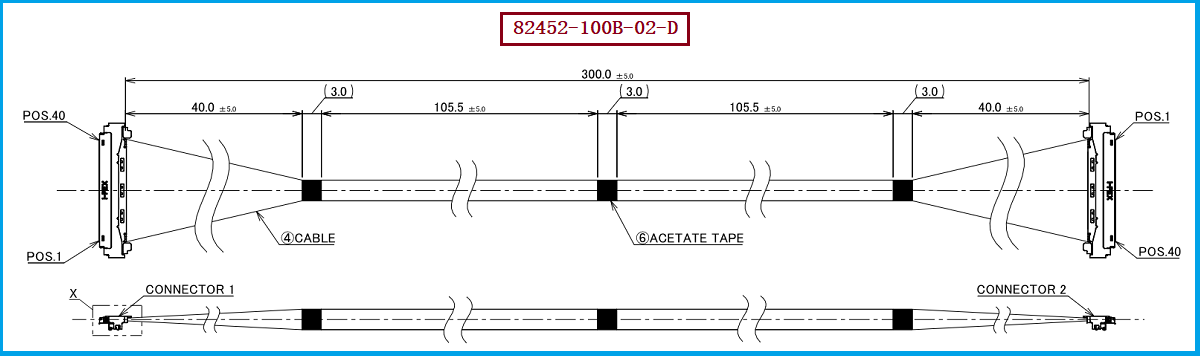

在AI设备、高速计算、高清显示、工业视觉及高性能消费电子不断追求更高数据速率的今天，设备内部的信号连接已经不仅仅是“把两端接起来”这么简单。对于工程师而言，一条高速线束需要同时面对信号完整性、阻抗控制、串扰、EMI以及有限安装空间等多重挑战。I-PEX 82452-100B-02-D就是典型的高速极细同轴线束产品，该产品属于CABLINE®-UM系列，采用40Pin Micro-Coaxial Cable、40AWG、50Ω、300mm长度以及1-N线位定义，两端采用对应的CABLINE-UM连接结构，其中线材端使用的连接器型号为20878-040T-01，40PIN、0.4MM间距。所谓“一根极细同轴线束如何支撑高速数据传输”，核心就在于其同轴结构能够让高速信号沿着相对明确的传输路径传播，并通过屏蔽结构降低外部电磁干扰及相邻通道之间的耦合影响；同时，40根独立极细同轴线组成高密度线束，在有限空间内实现多路信号传输。对于采购人员而言，这意味着在寻找同类或替代产品时，不能只关注“40Pin”和“300mm”，还必须同步确认40AWG、50Ω、连接器型号20878-040T-01、0.4mm间距以及实际线位关系等关键参数。

二、一根极细同轴线里面有什么？高速性能来自“结构+材料+连接”的协同

极细同轴线之所以适合高速信号传输，与其内部结构密切相关。一根Micro-Coaxial Cable通常由中心导体、绝缘介质、屏蔽层以及外部保护结构组成，高速信号主要沿中心导体传输，而外围屏蔽结构则形成对信号传输环境的隔离。对于多通道高速线束而言，这种结构有助于控制信号之间的相互干扰，并为阻抗一致性设计提供基础。I-PEX 82452-100B-02-D使用的是AWG#40、50Ω Micro-Coaxial Cable，共40根，并与CABLINE®-UM连接器体系配套。其连接器采用0.4mm Contact Pitch的高密度设计，配合高度为2.2±0.15mm，同时具有ZenShield®全屏蔽和机械锁扣等平台特性。这样一来，高速信号传输并不是依靠某一个单独零件实现，而是由“极细同轴线材＋高密度连接器＋屏蔽结构＋可靠端接工艺”共同完成。I-PEX官方资料将CABLINE-UM平台的40Gbps/lane PAM3作为参考性能，并列举USB4 Gen4、Thunderbolt 5、DisplayPort等高速应用；这里需要特别说明，40Gbps/lane属于连接器平台的Reference Only参考信息，并不等同于82452-100B-02-D这款300mm具体线束在任何系统中均可保证达到该速率，实际高速性能仍需结合线材、连接器、PCB、走线、长度及整机系统进行SI/EMC验证。【配图建议：极细同轴线内部结构剖面图＋40Pin 0.4mm连接器结构图＋高速信号传输示意图】

三、选型和兼容与替代方案参考及建议：工程师看参数，采购看供应能力

对于I-PEX 82452-100B-02-D的选型、国产替代或第二供应商导入，建议工程师首先锁定产品的完整“身份组合”：CABLINE-UM、40Pin、Micro-Coaxial、40AWG、50Ω、300mm、1-N，以及线材端使用的20878-040T-01、40PIN、0.4MM间距连接器。特别是线位定义，1-N并不是一个可以忽略的标识；在CABLINE-UM系列中，同样存在1-1线位产品，因此即使Pin数量、线径和长度一致，也需要进一步确认两端Pin的对应关系。对于实际替代，还应从连接器配合、线序、线长公差、阻抗、屏蔽结构、机械尺寸、电气性能以及高速信号完整性等方面进行样品验证，而不能简单理解为“连接器一样就能够完全替代”。对于采购人员而言，还需要进一步关注供应商是否具备极细同轴线束的批量制造能力、端接工艺控制能力、品质一致性以及长期供货能力。我们公司可提供：I-PEX 82452-100B-02-D兼容替代线束方案，可围绕40Pin、40AWG、50Ω、300mm、1-N及20878-040T-01连接器等关键要求进行极细同轴线束生产制造，为客户提供国产替代、第二供应商导入以及定制化线束开发支持。

四、从高速连接到稳定制造：极细同轴线束正在成为高密度设备的重要连接方案

从工程应用角度来看，一根极细同轴线束能够承担高速数据传输，并不是因为“线越细速度越快”，而是因为线材结构、阻抗设计、屏蔽方式、连接器密度以及端接制造工艺共同构成了高速信号传输的基础。I-PEX 82452-100B-02-D采用40根40AWG、50Ω Micro-Coaxial Cable，长度为300mm，并配套20878-040T-01、40PIN、0.4MM间距的CABLINE-UM连接器体系，在小型化设备内部能够实现高密度多通道信号连接。对于工程师来说，选型的重点是确保每一个关键参数与实际系统要求匹配，并通过测试验证高速性能；对于采购人员来说，除了规格兼容，还需要关注替代供应商的制造能力、品质稳定性和持续供货能力。随着AI、高速计算、高清显示、工业视觉及智能终端不断提高内部数据传输需求，极细同轴线束在高密度、高速互连领域的应用价值也将进一步提升。

五，总结

I-PEX 82452-100B-02-D是一款CABLINE®-UM系列40Pin极细同轴线束，核心规格为40AWG、50Ω、300mm、1-N，线材端使用20878-040T-01连接器，40PIN、0.4MM间距。它所体现的高速互连思路，是通过极细同轴线材的结构特性、高密度连接器、屏蔽设计以及精密端接工艺，共同为高速数据传输提供可靠的物理连接基础。对于需要进行产品升级、国产替代或第二供应商开发的企业，应从完整规格和实际系统验证出发进行选型。我们公司专注于极细同轴线束生产制造，可提供I-PEX 82452-100B-02-D兼容替代线束方案，为工程师和采购人员提供更灵活的高速线束供应选择。
