一、40PIN高密度设计，满足精密设备内部连接需求

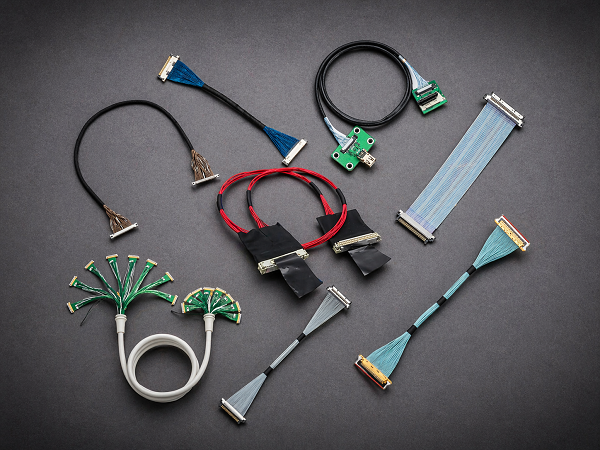

随着笔记本电脑、平板电脑、显示设备、摄像模组、VR/AR设备及其他精密电子产品不断向轻薄化、小型化发展，设备内部可用于布线的空间越来越有限，但高速信号传输通道却不断增加。对于研发工程师而言，如何在有限空间内实现多路信号稳定传输，同时兼顾连接器尺寸、线束柔性及装配可靠性，是线束设计中的重要问题。I-PEX 82897-100B-02-D属于CABLINE-UA II系列40PIN极细同轴线束，采用40条Micro-Coaxial Cable AWG #44、50Ω、Blue线材，线束长度为100.0±5.0mm，采用1-N线位定义，两端均为CABLINE-UA II Plug结构。该产品配套的线材端连接器型号为20497-040T-30，连接器为40PIN、0.3mm Contact Pitch高密度结构，非常适合应用于对空间尺寸和多通道信号连接有较高要求的电子设备内部。

二、44AWG 50Ω极细同轴线，为高速信号传输提供基础

高速信号传输为什么要用极细同轴线？随着信号速率不断提升，线束已经不仅仅承担“导通”作用，阻抗、信号衰减、串扰以及外部电磁干扰等问题都会直接影响系统信号质量。极细同轴线通过中心导体、绝缘层和屏蔽结构形成相对独立的信号传输环境，在高密度、小空间的高速信号连接中具有明显优势。本款I-PEX 82897-100B-02-D采用AWG #44、50Ω Micro-Coaxial Cable，通过多根极细同轴线实现40路信号连接，在有限空间内兼顾高密度布线与高速信号传输需求。I-PEX官方对CABLINE-UA II系列给出的高速传输参考值达到5Gbps/lane NRZ，并列举USB 3.1 Gen1、V-By-One HS、HDMI、eDP及MIPI等高速信号应用参考。需要注意的是，实际传输性能还需要结合具体线材、长度、连接器、PCB及整个系统的SI设计进行验证，因此工程师在选型时不能仅关注线径，而应综合考虑50Ω阻抗、AWG规格、线束长度、连接器结构及实际高速信号性能。

三、小型连接器结构与1-N线序，兼顾空间和装配要求

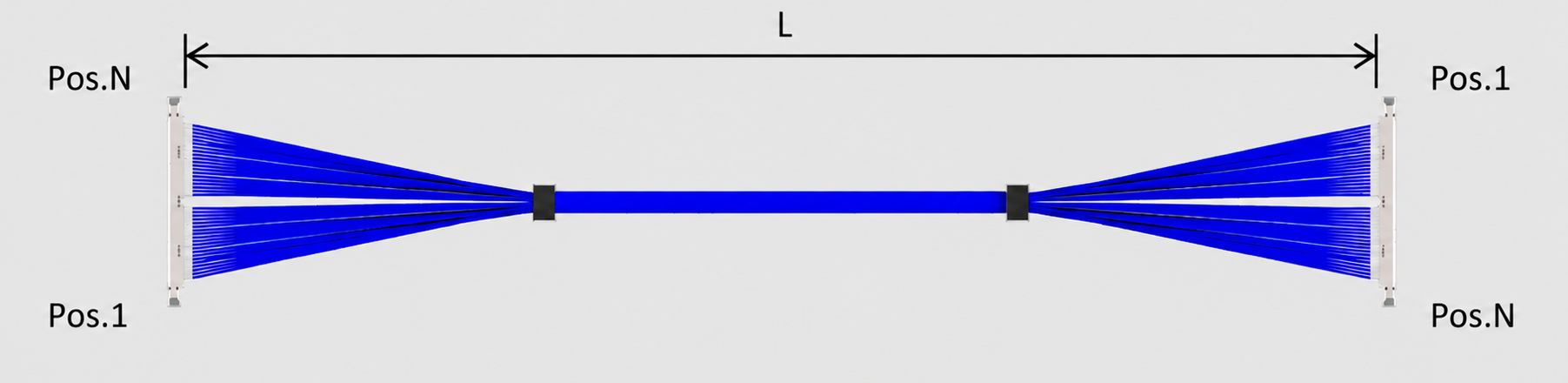

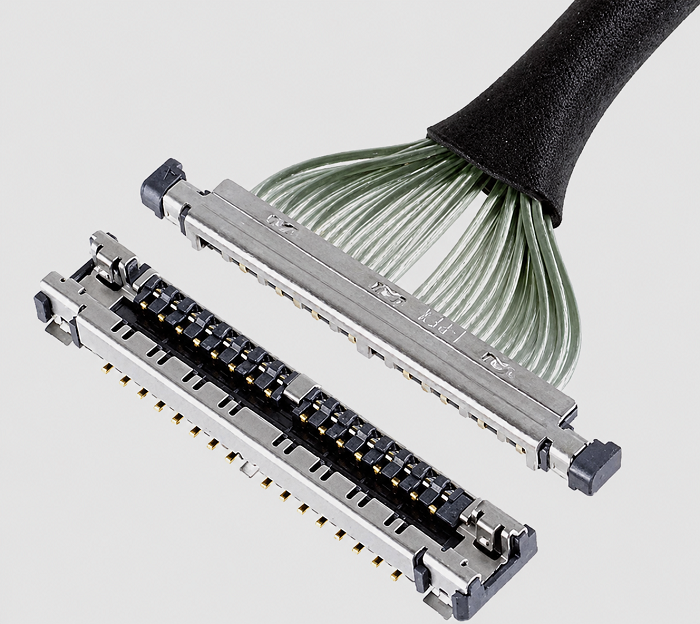

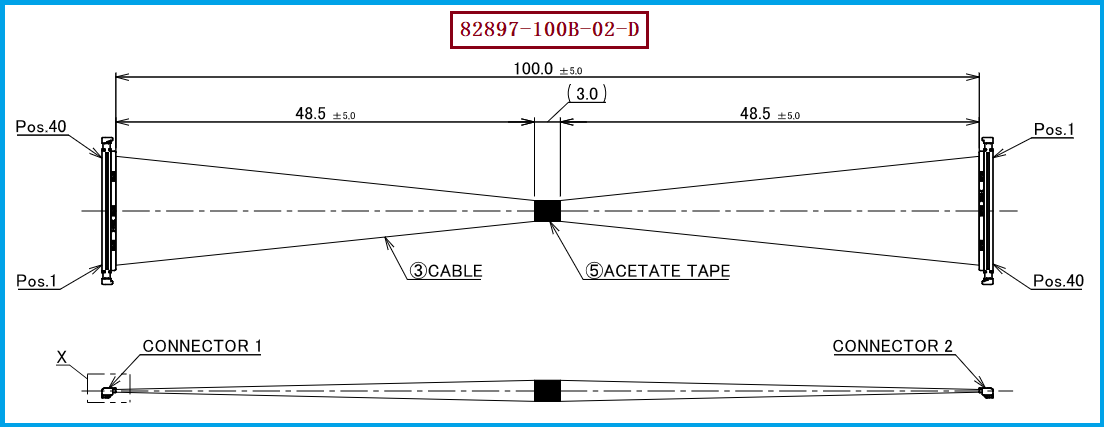

对于40PIN高密度极细同轴线束而言，连接器不仅决定产品能否正常插接，也直接影响整机内部空间利用率及后续装配工艺。本款产品采用CABLINE-UA II系列结构，线材端使用的连接器型号为20497-040T-30，对应40PIN、0.3mm间距的高密度连接设计；配套的Plug Cable Assembly为20496-040T-40，Metal Cover为2679-040-10，对应连接器为20498-040E-41。从原PDF来看，82897-100B-02-D整体线长为100.0±5.0mm，两端区域尺寸约为48.5±5.0mm，并标注了1.50 MAX. Bonding Area等结构要求，同时具有AC100V耐压、2.0mA MAX漏电流、DC100V下50MΩ MIN绝缘电阻以及Harness工作温度80℃ MAX等电气和环境相关要求。特别需要关注的是，该产品采用1-N线序，即连接器两端采用反向对应关系，因此在兼容替代生产过程中，不能仅按照1-1线序制作，否则可能造成整机信号定义错误。

四、选型和兼容与替代方案参考及建议

对于正在寻找I-PEX 82897-100B-02-D替代产品的工程师和采购人员，建议建立完整的规格匹配条件。首先需要确认40PIN、0.3mm间距、AWG #44、50Ω、100mm长度、1-N线序以及CABLINE-UA II Plug连接结构，同时重点核对20497-040T-30连接器及对应配合端的机械尺寸、插接关系和端接方式。其次，在国产替代或第二供应商导入过程中，应对线束整体长度公差、端部尺寸、Bonding区域、线序、电气性能及实际装配后的高速信号完整性进行验证，而不能只根据连接器型号或产品外观判断兼容性。对于采购人员而言，则建议将“原厂料号+连接器型号+PIN数/间距+线材规格+阻抗+长度+线序”作为完整采购技术条件，以减少不同供应商之间因规格理解差异造成的替代风险。我们公司可提供：I-PEX 82897-100B-02-D兼容替代线束方案，可根据客户实际产品的结构尺寸、连接器配置、线序及电气要求，提供40PIN、0.3mm间距、AWG44、50Ω极细同轴线束的兼容开发、打样及批量生产制造服务。

五、面向研发与采购的稳定替代选择

对于研发工程师而言，I-PEX 82897-100B-02-D的核心特点可以概括为40PIN高密度、0.3mm连接器间距、AWG44极细同轴线、50Ω阻抗、100mm长度以及1-N线序，这种组合能够较好地适应小型化设备内部多通道高速信号连接需求；对于采购人员而言，其替代工作的重点则不仅在于寻找“尺寸相同”的线束，更在于确保替代产品能够满足原产品的机械、电气、线序和装配要求，并形成稳定可靠的供应能力。因此，在实际项目导入时，可以围绕原型号进行样品打样、尺寸确认、连接器配合测试、线序导通测试、电气性能测试以及整机高速信号验证，从而降低替代导入风险。总结来看，I-PEX 82897-100B-02-D是一款采用CABLINE-UA II连接体系的40PIN极细同轴线束，使用AWG #44、50Ω Micro-Coaxial Cable，长度100mm，采用1-N线序，并配套20497-040T-30、40PIN、0.3mm间距连接器结构，适用于对空间、高密度连接及高速信号传输具有要求的精密电子设备。我们公司可提供该型号的兼容替代线束方案，为工程师提供从样品验证到量产制造的替代路径，同时帮助采购人员获得更加灵活的供应链选择。
