一、极细同轴线束连接器替代，不能只看“能不能插上”
在笔记本电脑、显示设备、工业相机、机器视觉、AI视觉及其他高密度电子设备中，极细同轴线束连接器承担着高速信号传输、机械固定及屏蔽接地等重要作用。因此，当工程师或采购人员需要进行连接器或整条极细同轴线束的国产替代、第二供应商导入或成本优化时，不能只依据外观、Pin数或“能够插拔”来判断兼容性，而应从机械、电气、线材及高速传输等多个维度确认。本文以 I-PEX 82975-100B-01-D为目标替代型号，该线束采用40AWG Micro-Coaxial极细同轴线，长度为200mm，线位定义为1--1，线材端使用的连接器型号为 20634-210T-02。其配套CABLINE®-CA系列连接器采用0.4mm Pitch、水平对插结构，并具有Mechanical Lock机械锁扣设计。上传资料明确显示，该系列支持Micro-Coaxial Cable的AWG36、AWG38、AWG40、AWG42和AWG44规格。 因此，对于目标型号的替代评估，应首先建立完整的原型号规格基准，而不是简单寻找一个“10Pin连接器”进行替换。

---

二、连接器替代时需要确认哪些关键参数？
对于工程师而言，极细同轴线束连接器替代首先需要确认机械尺寸和对插关系，包括Pin数量、Contact Pitch、连接器宽度、深度、插合高度、对插方向、锁扣结构、PCB安装方式以及Plug与Receptacle之间的机械配合；CABLINE®-CA资料显示，其接触间距为0.4mm、水平对插、插合高度为1.0±0.1mm，并采用Mechanical Lock机械锁扣。 对于本型号，还必须确认线材端连接器20634-210T-02与设备端连接器的实际匹配关系，不能只确认连接器外形相似。其次是Pin Mapping和线位定义，本方案为1--1，替代时必须确保两端对应关系与原线束一致，否则即使连接器机械上可以对插，也可能造成高速信号Lane、控制信号或电源定义错误。再次是线材规格和端接结构，目标产品使用40AWG Micro-Coaxial Cable，因此替代线束需要确认导体规格、同轴结构、外径、屏蔽结构、端接方式及线长等参数，尤其不能将普通单芯线或结构不同的极细线材简单视为等效产品。上传资料显示CABLINE-CA针对不同AWG具有不同电流承载能力，其中AWG40为0.3A/contact，因此如果项目存在供电或混合信号Pin，还需要结合实际工作电流进行确认。

---

三、选型和兼容与替代方案参考及建议
对于 I-PEX 82975-100B-01-D的兼容替代，建议工程师和采购人员将“10Pin + 40AWG Micro-Coaxial + 200mm + 1--1 + 20634-210T-02 + 对应对插连接器”作为基础规格组合进行确认，然后进一步核对连接器外形尺寸、接触位置、锁扣结构、插拔方向、线束出线方向及设备内部安装空间。上传资料中的CABLINE-CA评估样品涵盖不同Pin数、100/200/300mm长度以及1-N、1-1等线位方案，说明在进行替代选型时，Pin数、长度和线位定义都属于需要明确冻结的规格，而不能仅以系列名称进行判断。 对于高速应用，还应进一步确认接触电阻、绝缘电阻、耐电压以及高速信号相关性能；上传资料给出的CABLINE-CA技术参数包括初始接触电阻80mΩ max.、绝缘电阻50MΩ min.、耐电压**AC 250V（1分钟）**等指标。 需要强调的是，这些资料能够作为连接器平台和产品选型的参考，但具体替代产品是否完全等效，仍应以客户实际产品图纸、样品、测试条件及最终验证结果为准。我们公司可提供：I-PEX 82975-100B-01-D兼容替代线束方案，可根据客户原装样品、图纸或技术规格进行40AWG极细同轴线束定制制造，并围绕连接器匹配、线位定义、线长、端接工艺及批量一致性开展针对性控制，为客户提供第二供应商、国产替代及稳定供货方案。

---

四、从机械兼容到高速性能：替代方案最终如何确认？
对于采购人员来说，连接器替代的最终目标不是单纯降低采购成本，而是在保证产品功能和可靠性的前提下建立稳定的供应渠道；对于工程师而言，则需要确认替代后的整条信号链路是否满足原设计要求。因此，I-PEX 82975-100B-01-D的替代验证建议按照“机械兼容→Pin定义兼容→线材及端接兼容→电气性能→高速信号性能→可靠性→量产一致性”的思路推进。尤其当该极细同轴线束用于eDP、MIPI、DisplayPort、USB4等高速应用时，不能仅通过万用表导通测试判断替代成功，还应根据实际系统要求关注阻抗、插入损耗、回波损耗、串扰、信号完整性等高速链路指标。CABLINE®-CA产品资料将其定位于高速传输应用，并支持eDP、MIPI、DisplayPort、USB4等相关高速标准。 因此，对于正式量产项目，建议先进行样品打样和装机验证，再完成工程承认、可靠性测试及供应商定点。对于有国产替代、第二供应商或成本优化需求的客户，我们公司可提供I-PEX 82975-100B-01-D兼容替代线束方案，以原型号的关键规格和实际应用要求为基础，为客户提供从样品开发到批量制造的极细同轴线束供应支持。

---

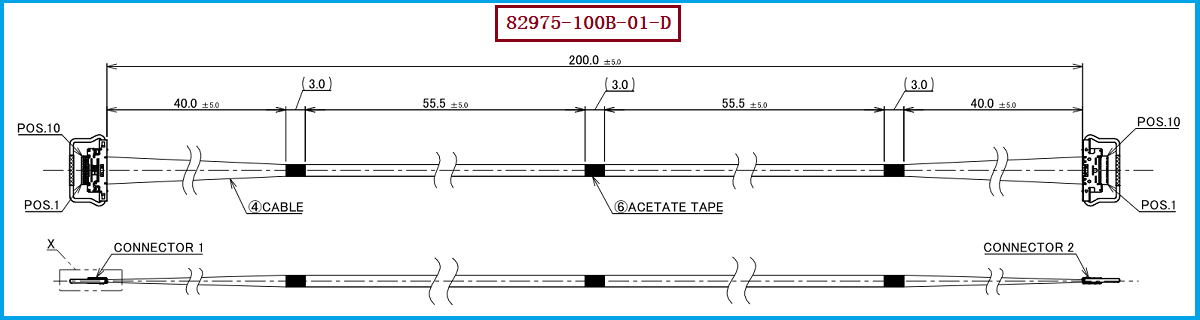

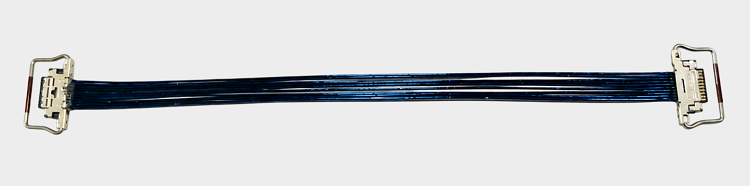

I-PEX 82975-100B-01-D是一款10Pin、200mm、40AWG Micro-Coaxial、1--1线位定义的极细同轴线束，其线材端连接器型号为20634-210T-02。在进行连接器及线束替代时，真正需要确认的不只是Pin数和外观，而是机械尺寸、Pitch、插合高度、对插方向、锁扣结构、Pin Mapping、AWG规格、线长、端接结构、电气性能以及高速信号性能等一整套参数。通过完整的规格确认与样品验证，才能判断替代方案是否真正满足工程应用要求。我司专注于极细同轴线束生产制造，可提供I-PEX 82975-100B-01-D兼容替代线束方案，为工程师提供可靠的替代设计支持，也为采购人员提供第二供应商、国产化替代及稳定批量供货选择。
我是【线束线缆组件品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。
