一、40Pin高密度设计，面向小型化设备内部高速连接

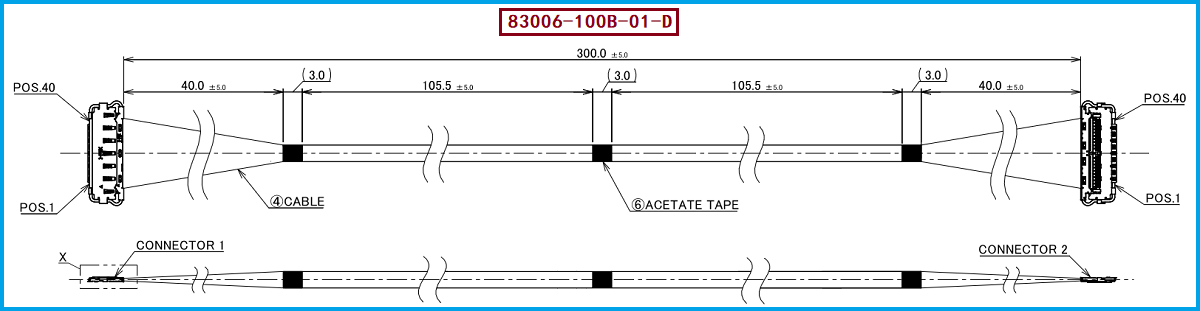

随着笔记本电脑、平板电脑、工业视觉设备、智能终端及高速电子设备不断向轻薄化、高集成度发展，设备内部连接器与线束所占用的空间越来越受到工程师关注。针对这一需求，I-PEX CABLINE-CX II With Cover采用0.25mm Contact Pitch的微型连接方案，并支持40Pin极细同轴线连接。本文重点介绍的 83006-100B-01-D，是一款40Pin Micro-Coaxial Harness，线材规格为46AWG，线束长度为300mm，采用1-1 Wiring线序，即两端Pin位按照对应关系连接，并采用ZenShield Type结构。对于需要在有限空间内完成多路高速信号传输的产品而言，这种高密度、超细线径及长尺寸组合能够为PCB布局、内部走线以及整机结构设计提供更大的灵活性。与之配套的线材端连接器型号为 20974-040T-01，属于CABLINE-CX II With Cover 40Pin Plug Housing，适合与相应的Plug Shell、Lock Bar Assembly及板端Receptacle配合形成完整连接系统。

二、为什么USB 3.2高速连接场景越来越重视极细同轴线？

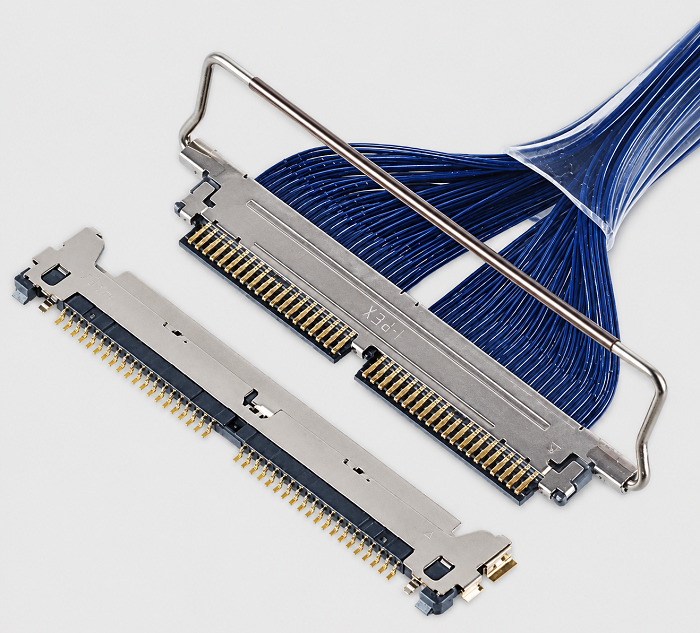

USB 3.2不断提高数据传输能力，对设备内部高速信号链路的信号完整性提出了更高要求。以USB 3.2不同传输模式为例，其数据速率可以达到5Gbps、10Gbps甚至20Gbps级别；当高速差分信号在笔记本、显示设备、扩展模块或其他紧凑型电子设备内部进行传输时，连接器、线缆、走线长度、阻抗控制、串扰以及EMI都会影响最终信号质量。极细同轴线的优势在于其中心导体、绝缘层、屏蔽层具有相对明确的同轴结构，能够在非常有限的空间内实现高速信号传输，同时通过屏蔽结构降低外部电磁干扰及信号之间的相互影响。因此，USB 3.2并不是“必须使用极细同轴线”，而是在高速、高密度、空间受限的内部连接应用中，极细同轴线是一种非常有价值的工程方案。CABLINE-CX II With Cover资料显示，该系列的参考传输能力达到5Gbps/lane NRZ，并针对USB 3.1 Gen1、V-by-One HS、HDMI、eDP及MIPI等高速应用提供连接方案，同时具备EMI Shielding Cover、机械锁扣及多点接地结构。对于工程师而言，这意味着在进行高速接口内部线束设计时，可以同时从线缆、连接器、屏蔽和机械空间几个维度进行系统考虑，而不是只关注“线能不能导通”。

三、选型和兼容与替代方案参考及建议：重点确认Pin数、线径、长度与线序

对于采购人员和硬件工程师而言，替代I-PEX 83006-100B-01-D时，不建议仅依据“40Pin”或“300mm”进行简单替换，而应重点确认连接器系列、Pin数量、Cable Size、线束长度、两端Pin Mapping以及屏蔽结构是否一致。本型号的关键识别条件为：40Pin、46AWG、300mm、1-1 Wiring、ZenShield Type，其中1-1线序尤其需要确认，因为CABLINE-CX II With Cover官方评估用Harness同时存在1-N和1-1两类产品，例如82877-100B-02-D、82878-100B-02-D及82439-100B-02-D属于1-N系列，而83004-100B-01-D、83005-100B-01-D及83006-100B-01-D属于1-1系列；因此，即使Pin数、线径和长度相同，线序不同也不能直接视为完全兼容。连接器方面，附件资料列出的40Pin推荐零件包括20977-040T-01、20974-040T-01、3655-0401、20975-040T-01及20976-040E-01，其中本产品线材端使用的连接器型号为20974-040T-01。基于这些规格，我们公司可提供：83006-100B-01-D兼容替代线束方案，可根据客户实际设备的Pin定义、线长、连接器及电气性能要求进行样品打样和替代验证，帮助工程师减少重新设计线束接口所带来的开发成本，也为采购人员提供国产化、供应链备选及批量采购方案。

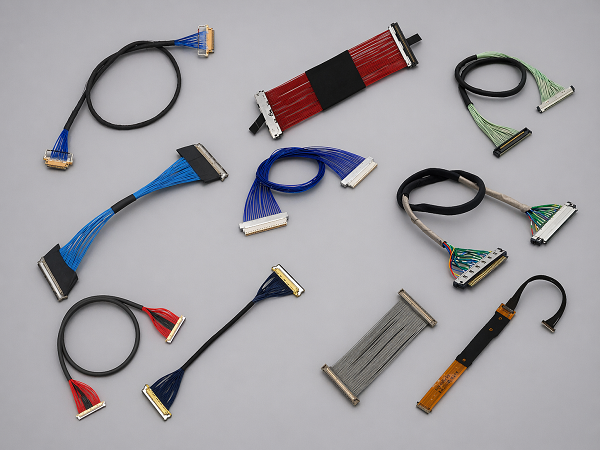

四、面向工程验证的极细同轴线束国产兼容选择

对于需要寻找I-PEX CABLINE-CX II With Cover系列替代产品的客户来说，83006-100B-01-D可以作为一个明确的工程对照型号，其核心配置为40Pin、46AWG、300mm和1-1 Wiring，线材端采用20974-040T-01连接器结构。我们公司专注于极细同轴线束的生产制造，可根据客户提供的原厂型号、连接器型号、Pin定义、线长及设备实际装配要求进行兼容替代开发，并重点关注高速信号传输、线束加工一致性、屏蔽结构及机械装配匹配等关键环节。对于USB 3.2及其他高速接口应用，建议在正式导入前结合实际工作频率、线束长度、连接器配合状态和整机PCB设计进行信号完整性及可靠性验证；对于采购端，则建议通过“原厂型号→关键规格→连接器→线序→样品验证→批量导入”的流程进行替代评估。83006-100B-01-D兼容替代线束方案可作为客户进行国产替代、供应链优化和成本控制时的参考选择。

五，总结

83006-100B-01-D的核心特点可以概括为：40Pin + 46AWG + 300mm + 1-1 Wiring + ZenShield Type + CABLINE-CX II With Cover连接方案，线材端使用20974-040T-01连接器。对于USB 3.2及其他高速内部连接应用，极细同轴线并非唯一选择，但在高速信号、高密度布线、EMI控制和小型化空间同时存在的情况下，能够提供更具工程价值的连接方案。我们公司可提供83006-100B-01-D兼容替代线束方案，面向工程师提供样品验证与技术配合，面向采购人员提供国产替代及供应链备选，助力客户实现极细同轴线束的稳定导入与批量应用。

我是【线束线缆组件品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：王先生 18013280587（微信同号）。
