一、面向高速影像与智能设备连接需求的极细同轴线束解决方案

随着智能终端、工业视觉、AI摄像设备、AR/VR设备以及高性能电子系统不断向小型化、高速化方向发展，设备内部对于高速信号连接提出了更高要求。尤其是在摄像头模组、显示模组以及高速影像传输应用中，MIPI D-PHY接口凭借低功耗、高速率和高集成度优势，被广泛应用于移动设备和视觉系统中，而连接线束的性能也直接影响整个系统的数据传输稳定性。

传统软排线在高速差分信号传输过程中，容易受到阻抗波动、电磁干扰以及空间限制等因素影响，而极细同轴线束（Micro Coaxial Cable Harness）凭借独立屏蔽结构、优异的阻抗控制能力以及良好的高频传输性能，成为高速信号连接的重要解决方案。

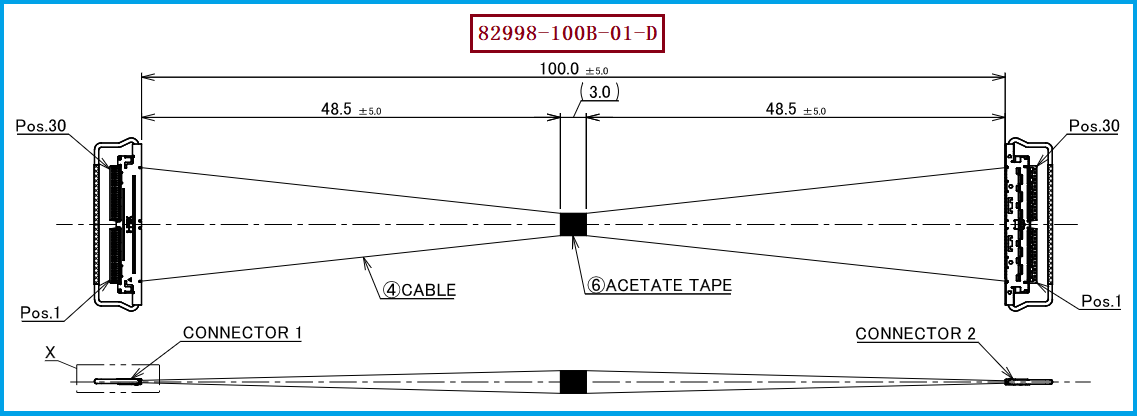

本文介绍的产品为 I-PEX 82998-100B-01-D极细同轴线束，采用CABLINE-CAL系列30PIN高速连接方案，线材端使用连接器型号为 20777-030T-01，连接器规格为 30PIN、0.4MM间距（Pitch）。该产品通过高密度微型连接结构与极细同轴线组合，实现小空间内稳定可靠的数据传输，适用于对尺寸、信号完整性和可靠性要求较高的电子设备应用。

对于工程师而言，在设计高速影像传输系统时，不仅需要关注接口协议本身，还需要重点考虑连接器匹配、线束结构、信号完整性以及EMI控制能力，确保系统长期稳定运行。

二、82998-100B-01-D极细同轴线束特点及MIPI D-PHY接口兼容分析

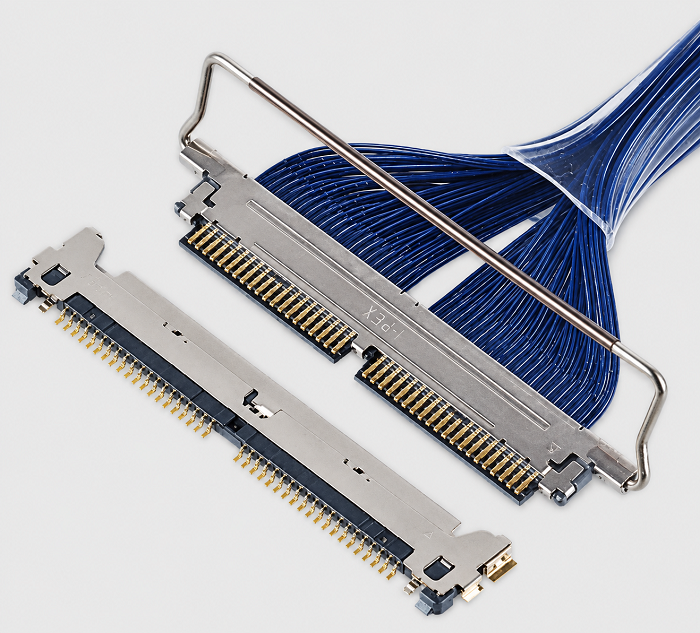

I-PEX 82998-100B-01-D极细同轴线束采用30PIN高密度连接设计，搭配 20777-030T-01连接器，连接器采用 0.4MM Pitch微型间距结构，能够满足设备内部空间高度压缩情况下的高速信号连接需求。

对于工程师关注的问题：“极细同轴线束如何确保MIPI D-PHY接口兼容？”实际上，MIPI D-PHY接口对于连接线束主要关注高速差分信号质量，包括阻抗匹配、信号损耗、串扰控制以及连接可靠性。

极细同轴线束能够通过以下方式提升MIPI D-PHY接口应用可靠性：

首先，Micro Coaxial同轴结构能够提供更加稳定的阻抗环境，使高速差分信号在传输过程中保持较好的信号完整性，降低因阻抗变化产生的信号反射问题。

其次，每根极细同轴线具备独立屏蔽结构，可以有效降低相邻信号通道之间的串扰，同时减少外部电磁环境对MIPI高速信号的干扰。

另外，在进行MIPI D-PHY应用设计时，需要保证连接器Pin定义、信号排列方式以及线束长度符合系统要求。30PIN、0.4MM Pitch的CABLINE-CAL连接方案能够满足高密度MIPI摄像头模组、显示模组以及高速影像设备中的连接需求。

因此，极细同轴线束并不是简单替代普通线材，而是通过精密结构设计和高速性能控制，实现与MIPI D-PHY等高速接口应用环境的兼容。

三、面向工程研发与采购选型的兼容替代方案参考及建议

对于研发工程师和采购人员而言，在选择极细同轴线束供应方案时，需要重点确认产品型号、连接器规格、PIN数量、间距以及高速传输性能。本产品相关信息如下：

  •  极细同轴线束产品料号/型号：I-PEX 82998-100B-01-D

  •  线材端连接器型号：20777-030T-01

  •  连接器PIN数与间距：30PIN、0.4MM Pitch

在进行国产替代或兼容开发时，需要确保替代线束在机械结构、电气性能以及装配方式方面与原产品保持一致。特别是在MIPI D-PHY高速应用场景中，需要重点验证：

  •  连接器接口是否匹配；

  •  PIN位定义是否一致；

  •  线束排列方式是否符合系统设计；

  •  阻抗、插入损耗以及串扰性能是否满足高速信号要求。

选型和兼容与替代方案参考及建议：

对于采用I-PEX CABLINE-CAL系列30PIN极细同轴线束的设备，如果需要进行供应链优化、国产替代或定制开发，建议从连接器兼容性、线材规格、高速信号性能以及批量生产能力多个方面进行综合评估。

我们公司专注于极细同轴线束研发与制造，可提供：I-PEX 82998-100B-01-D兼容替代线束方案。依托专业Micro Coaxial加工技术、精密端接工艺以及严格品质控制体系，可实现30PIN、0.4MM Pitch连接方案匹配，为客户提供稳定可靠的高速线束替代产品。

四、专业极细同轴线束制造能力助力MIPI高速设备连接升级

随着智能影像、工业自动化以及高速电子设备快速发展，MIPI D-PHY等高速接口对于连接线束提出了更高要求。极细同轴线束凭借小尺寸、高可靠性以及优秀高速信号传输能力，已经成为摄像模组、显示设备以及智能终端内部连接的重要方案。

I-PEX 82998-100B-01-D极细同轴线束采用30PIN、0.4MM Pitch连接器设计，配套 20777-030T-01连接器，能够满足高密度、小型化、高速信号传输应用需求。通过合理的线材结构设计和屏蔽处理，可以有效提升MIPI D-PHY接口应用中的信号稳定性。

对于工程师而言，选择合适的极细同轴线束，需要综合考虑接口协议、信号完整性以及设备空间限制；对于采购人员而言，则需要关注供应商的制造能力、产品一致性以及长期供货保障。

我们公司具备专业极细同轴线束研发制造能力，可针对 I-PEX 82998-100B-01-D 提供兼容替代线束方案，从样品开发、小批量验证到规模化生产，为客户提供完整的高速连接解决方案，助力电子设备实现更加稳定、高效的信号传输。

我是【线束线缆组件品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：王先生 18013280587（微信同号）。
