一、40PIN高密度极细同轴线束，满足精密电子设备连接需求

随着笔记本电脑、工业相机、AI视觉设备、高速显示设备等电子产品持续向轻薄化、高集成化方向发展，设备内部留给线束的空间越来越有限，同时高速信号传输对线材结构和电气性能提出了更高要求。I-PEX 82890-100B-02-D属于CABLINE®-SS系列40PIN极细同轴线束，官方资料对应规格为40PIN、300mm、Micro-Coaxial 40AWG、1-N线位，适用于需要高密度、多通道信号连接的精密电子设备。 该产品所采用的CABLINE®-SS连接器平台具有0.4mm Contact Pitch、Vertical Right Angle mating结构，并覆盖10P至50P等多种Pin数规格。 对工程师来说，82890的关键不只是“40PIN极细同轴线”，还需要同时确认300mm长度、40AWG线材、1-N线位以及配套连接器体系；对于采购人员而言，则应以完整规格作为询价、替代和第二供应商导入的判断基础，避免因Pin数相同而产生型号误选。

二、极细同轴线绝缘材料为什么重要？高速信号稳定性离不开线材结构

在极细同轴线中，绝缘材料并不是简单起到“包住导体”的作用，它同时参与形成线材的电气传输结构，对阻抗稳定性、信号损耗、介电特性、串扰控制以及高速信号完整性都会产生影响。对于工程师而言，当极细同轴线用于高速显示、图像、数据等信号传输时，绝缘介质的介电特性以及导体与屏蔽层之间的结构关系，会直接影响信号在传输过程中的电气表现；如果绝缘材料或结构发生变化，即使导体规格和外径看起来接近，也不意味着可以直接实现等效替代。I-PEX官方CABLINE®-SS平台明确面向高速数据传输，并以16Gbps/lane应用作为产品系列定位，同时支持AWG36、AWG38、AWG40及AWG42等Micro-Coaxial Cable规格，其中官方特别标注AWG42存在Characteristic impedance unmatching情况。 因此，在进行82890兼容替代时，绝缘材料应与导体、屏蔽结构及特性阻抗作为一个整体进行评估，而不能只关注线径和AWG规格。

三、300mm长度+40AWG Micro-Coaxial，兼顾布线空间与信号传输需求

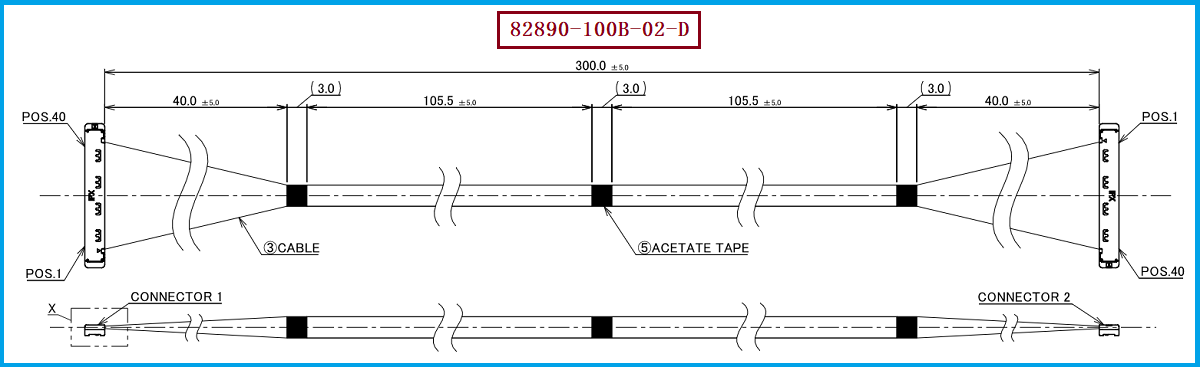

I-PEX 82890-100B-02-D的一个重要特征是300mm线长，它与同为40PIN、1-N线位的82889和81464形成100mm、200mm、300mm的长度系列，即82889-100B-02-D为100mm、81464-100B-02-D为200mm、82890-100B-02-D为300mm。 对于设备内部布线而言，300mm能够覆盖更大的连接距离，但随着高速信号传输路径增加，工程师还需要关注插入损耗、回波损耗、阻抗连续性以及串扰等问题。CABLINE®-SS平台采用0.4mm间距连接器，并提供40PIN规格，同时具有I-PEX所称的W-Point接触设计，可用于高密度、高速数据传输场景。 因此，本款线束在选型时应将40PIN、300mm、40AWG、1-N以及对应CABLINE®-SS 40PIN连接器作为完整规格进行确认。需要特别注意的是，I-PEX同样提供40PIN、300mm的83027-100B-01-D，但其线位定义为1-1，与82890的1-N不同，因此两者不能仅凭Pin数量和长度相同就直接判定为兼容。

四、选型和兼容与替代方案参考及建议

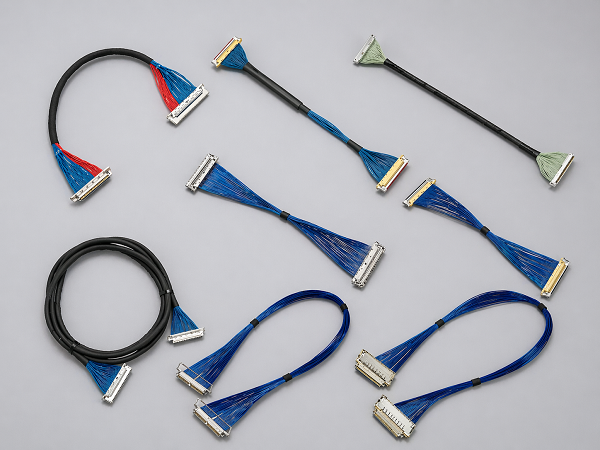

对于需要进行I-PEX 82890-100B-02-D国产替代、兼容替代或第二供应商导入的工程师和采购人员，建议首先锁定40PIN、300mm、40AWG Micro-Coaxial、1-N这组核心参数，再进一步核对连接器机械匹配、Pin-to-Pin线序、线材结构、绝缘材料、阻抗及高速信号完整性。I-PEX官方CABLINE®-SS资料明确列出82890为40P Micro-Coaxial 40AWG、L=300mm、1-N标准Harness，并说明如果Harness规格发生变化，需要更新对应Part Number，因此替代开发时不能只追求“外观相同”或“能够插入”，还应对关键电气及机械指标进行验证。 我们公司可提供：I-PEX 82890-100B-02-D兼容替代线束方案，可围绕原产品工程图、样品及客户实际应用需求进行极细同轴线束的兼容开发与生产制造；对于配套连接器，本次说明中未填写具体连接器料号，因此实际项目可根据客户样品或BOM进一步确认对应的CABLINE®-SS 40PIN连接器型号及端接要求，从而形成完整的替代方案。

五、专业极细同轴线束制造，关注绝缘材料与整体信号完整性

从产品结构和应用需求来看，I-PEX 82890-100B-02-D的核心规格可以概括为：CABLINE®-SS、40PIN、300mm、40AWG Micro-Coaxial、1-N，属于面向高密度、高速信号连接的极细同轴线束规格。 对工程师而言，真正决定极细同轴线束性能的并不是单一参数，而是导体、绝缘材料、屏蔽结构、阻抗、连接器以及端接工艺共同形成的完整传输链路；其中绝缘材料既关系到线材本身的机械与电气特性，也会影响高速信号传输表现。对于采购人员而言，在寻找国产替代供应商时，应重点考察供应商能否按照原产品规格进行稳定制造，并完成线序、导通、连接器端接及相关电气性能验证。我们公司可提供I-PEX 82890-100B-02-D兼容替代线束方案，专注于极细同轴线束的研发与生产制造，可为客户提供兼容替代、样品验证及批量供货支持，帮助客户降低单一供应商依赖并提高供应链灵活性。

I-PEX 82890-100B-02-D是一款40PIN、300mm、40AWG Micro-Coaxial、1-N的CABLINE®-SS极细同轴线束。对于高速电子设备而言，绝缘材料并非简单的保护层，而是影响线材电气传输特性的重要组成部分。进行选型或国产替代时，应围绕料号、Pin数、线长、线位、AWG、连接器、绝缘材料及信号完整性进行综合验证，而不是只看外观或单一参数。

我是【线束线缆组件品网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时与王先生联系:  18013280587（微信同号）。
