一、30Pin超细连接需求下，40AWG极细同轴线束成为工程师关注重点

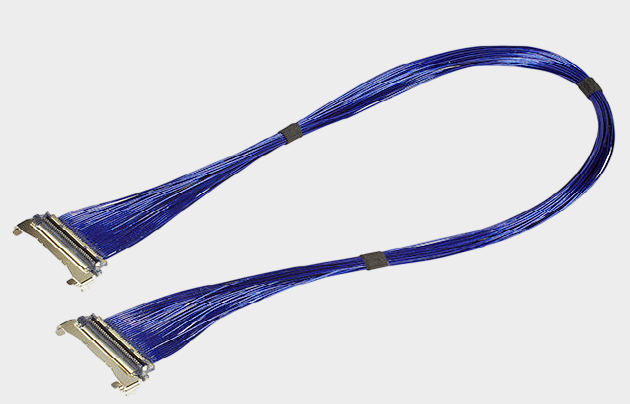

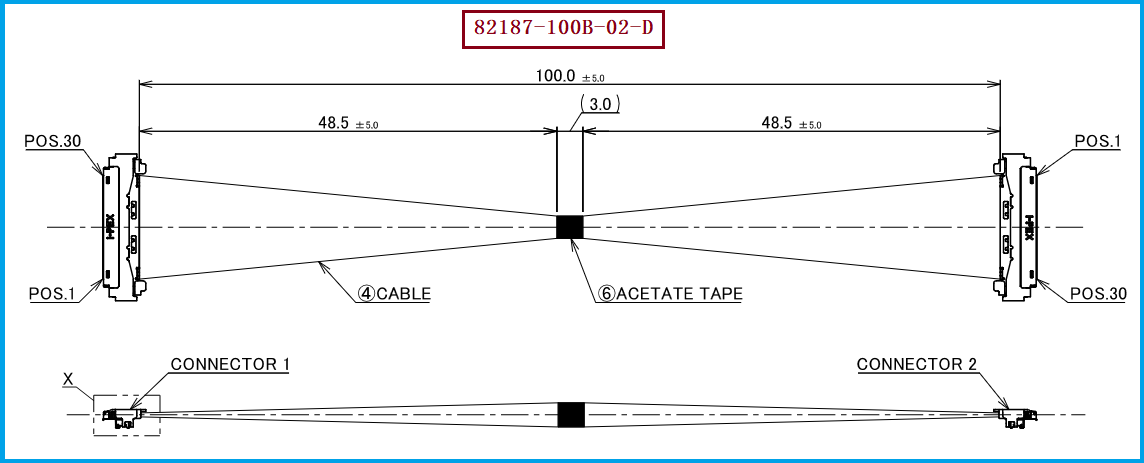

随着笔记本电脑、高性能显示模组、AI终端、工业视觉及高密度电子设备不断向轻薄化、高速化发展，设备内部连接对线束的空间占用、信号完整性和可靠性提出了更高要求。I-PEX CABLINE®-UM系列采用0.4mm Contact Pitch、Vertical Right Angle结构，产品资料显示该系列支持30Pin、40Pin、50Pin及60Pin，并可搭配AWG36～AWG44等Micro-Coaxial Cable。针对本次产品，I-PEX 82187-100B-02-D属于CABLINE-UM 30Pin、40AWG Micro-Coaxial Cable、100mm长度、1-N Pin Assignment的评估用样品线束；其配套线材端连接器型号为20878-030T-01，即CABLINE-UM 30Pin Plug Housing。对于工程师而言，这种30Pin、40AWG的极细同轴线束能够在有限的设备内部空间中完成多通道高速信号连接；对于采购人员而言，明确原厂料号、Pin数、线径、长度、Pin Assignment及连接器型号，则是进行国产化、第二供应商导入和兼容替代评估的重要基础。相关产品资料明确列出了82187-100B-02-D的100mm、40AWG、30Pin、1-N规格，以及20878-030T-01这一30Pin Plug Housing型号。

二、极细同轴线的阻抗、屏蔽和传输性能如何影响实际应用？

对于高速信号系统来说，极细同轴线并不是简单的“越细越好”，工程师更需要关注特性阻抗、屏蔽结构以及整体传输性能之间的匹配关系。极细同轴线的阻抗控制会直接关系到高速信号在连接器、线缆及PCB之间传输时的信号完整性；当阻抗匹配较好时，可以降低高速信号反射带来的影响，使信号波形保持更加稳定。屏蔽性能同样重要，特别是在高密度、多通道高速信号同时工作的设备中，良好的屏蔽结构有助于降低外部噪声干扰以及通道之间的串扰。CABLINE-UM产品资料显示，该系列采用ZenShield®全EMI屏蔽设计，并具有多点接地结构，同时支持最高40Gbps/lane PAM3的高速传输能力。也就是说，在实际选型时，工程师不能只看“40AWG”或“30Pin”这些表面参数，而应综合考察线径、阻抗、屏蔽、连接器配合、线束长度及高速信号传输要求；采购人员在寻找替代供应商时，也应要求供应商从这些关键性能维度进行验证，而不是单纯以外观尺寸或料号对应关系判断是否能够替代。

三、选型和兼容与替代方案参考及建议

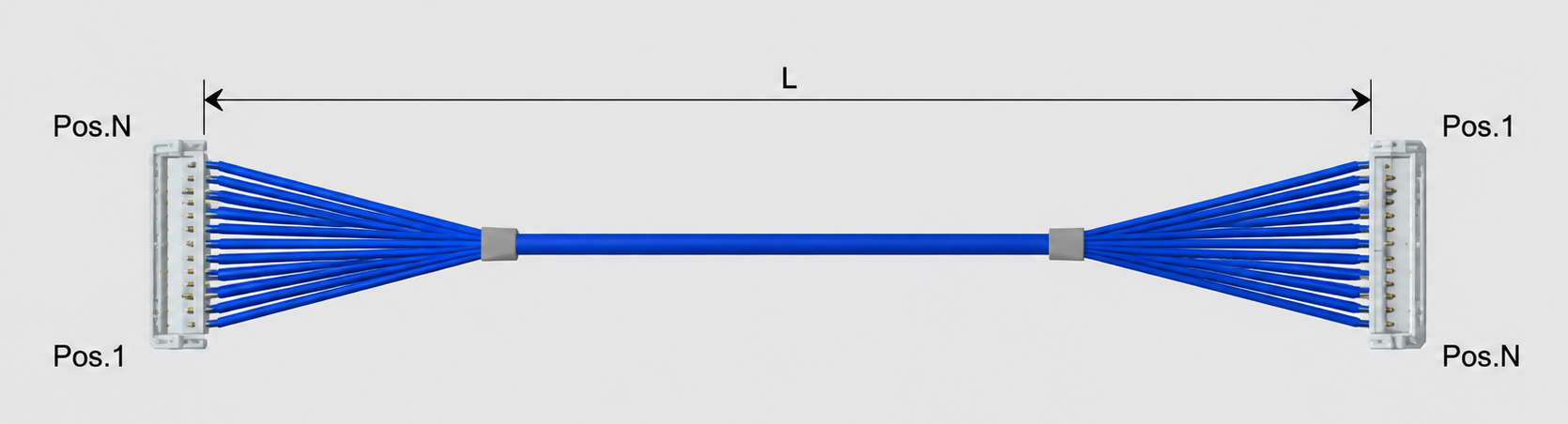

针对I-PEX 82187-100B-02-D的兼容替代，建议工程师和采购人员首先按照“连接器—Pin数—线材—长度—Pin Assignment—电气性能—机械尺寸”的逻辑进行核对。本产品核心参考条件为30Pin、40AWG Micro-Coaxial Cable、100mm、1-N Pin Assignment，并配套20878-030T-01连接器；其中CABLINE-UM系列连接器采用0.4mm接点间距、Vertical Right Angle结构，配合高度为2.2±0.15mm，因此替代方案除了需要实现30Pin及40AWG线材匹配，还需要重点确认连接器端的机械配合、端子排列、出线方向及装配尺寸是否满足原设备要求。对于采购端，建议在正式导入前索取替代样品，并结合原设备进行插拔、装配、导通、信号完整性及可靠性验证；对于工程端，则应进一步确认阻抗、屏蔽连续性和高速传输性能是否满足具体应用要求。我们公司可提供 I-PEX 82187-100B-02-D 兼容替代极细同轴线束方案，可根据客户实际设备需求，围绕30Pin、40AWG、100mm及配套连接器等关键条件进行线束制造与兼容替代开发，为工程师进行国产替代验证及采购人员进行第二供应商导入提供产品基础。

四、面向工程师与采购的极细同轴线束替代价值

对于工程师来说，极细同轴线束的替代并不是简单复制一根线，而是需要确保连接器匹配、线材规格、信号传输、阻抗控制、屏蔽性能和机械结构能够满足原应用要求；对于采购人员来说，则更关注供应稳定性、批量制造能力、规格一致性以及替代后能否降低对单一原厂供应渠道的依赖。以I-PEX 82187-100B-02-D为参考对象，其30Pin、40AWG、100mm、1-N结构为替代开发提供了明确的产品基础，而CABLINE-UM系列的0.4mm超细间距及高速传输定位，也进一步说明此类极细同轴线束主要服务于高密度、高速信号连接场景。我们公司专注于极细同轴线束的生产制造及兼容替代方案，可针对客户提供的原厂料号、样品或工程规格进行对应开发，帮助客户在保持设备连接需求和性能要求的基础上，寻找具有实际量产价值的替代线束方案。

五，总结

I-PEX 82187-100B-02-D是一款值得作为兼容替代参考的CABLINE-UM系列30Pin极细同轴线束，其关键参考规格包括40AWG Micro-Coaxial Cable、100mm长度、1-N Pin Assignment及20878-030T-01配套连接器。在高速电子设备中，极细同轴线束的价值不仅体现在“小”和“细”，更体现在阻抗控制、屏蔽能力以及高速信号传输性能的综合平衡。对于工程师而言，应重点验证电气与机械兼容性；对于采购人员而言，则应重点关注替代产品的规格一致性、制造能力及供应可靠性。我们公司可提供I-PEX 82187-100B-02-D兼容替代线束方案，为笔记本电脑、高速显示、工业视觉、AI设备及其他高密度电子设备提供极细同轴线束制造与替代支持。

我是【线束线缆组件品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：王先生 18013280587（微信同号）。
