一、面向MIPI高速信号的50PIN极细同轴线束方案

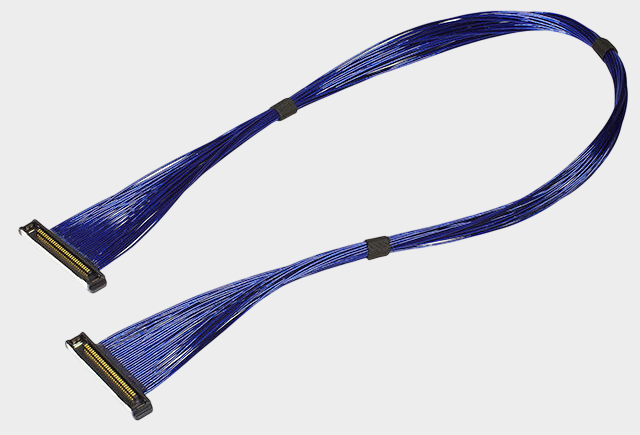

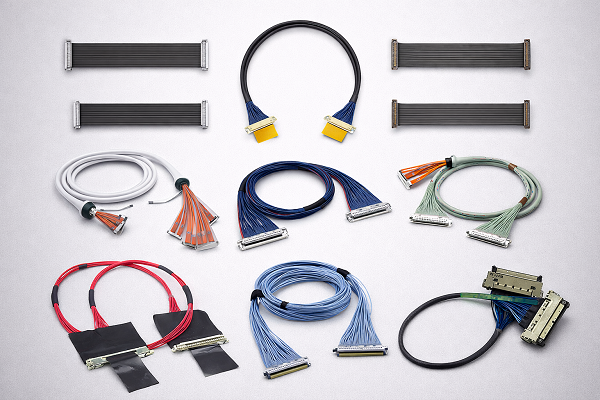

随着智能终端、摄像头模组、显示模组、AR/VR设备以及高性能嵌入式设备不断向轻薄化、高速化发展，MIPI接口对连接链路的空间尺寸、信号完整性和布线可靠性提出了更高要求。对于工程师而言，MIPI高速信号链路不能只关注“接口能不能连接”，还需要综合考虑线材阻抗、传输损耗、串扰、线长、连接器结构以及整机布线空间。本款产品对应 I-PEX 82444-100B-02-D，属于CABLINE®-SS 50PIN极细同轴线束方案，采用40AWG Micro-Coaxial Cable，标准长度为200MM，线位定义为1-N；其线材端使用的连接器型号为20373-R50T-06，对应CABLINE-SS 50PIN结构，并可适配40AWG极细同轴线材。I-PEX官方资料显示，CABLINE-SS采用**0.4MM Pitch、Vertical（Right Angle）**结构，Pin数覆盖10至50PIN，并将MIPI列为参考高速接口标准之一。

二、MIPI信号为什么适合采用极细同轴线？

MIPI高速信号具有较高的数据传输速率，实际设计中容易受到PCB走线、连接器以及周边无线通信模块、高速数字电路等因素产生的电磁干扰影响。极细同轴线内部采用中心导体传输信号，外围具有介质层、金属屏蔽层及外部绝缘护套，可以在较小线径下兼顾高速信号传输和抗干扰需求。I-PEX对Micro-Coaxial Cable的说明指出，极细同轴电缆能够对高速信号提供较好的屏蔽，从而帮助保持数据的Signal Integrity；同时，不同规格的极细同轴线可以根据系统所需的信号完整性性能进行选择。 因此，对于MIPI相关应用，工程师在选择线束时，应重点关注特性阻抗匹配、插入损耗、回波损耗、串扰、线长以及连接器端接质量，而不是单纯根据线材“够不够细”进行判断。对于40AWG方案而言，既可以满足高密度布线需求，也能够在有限空间内形成较灵活的线束结构；但最终是否满足具体MIPI速率要求，仍需要结合实际平台进行SI测试验证。

三、200MM线长与40AWG，是MIPI选型时不能忽略的参数

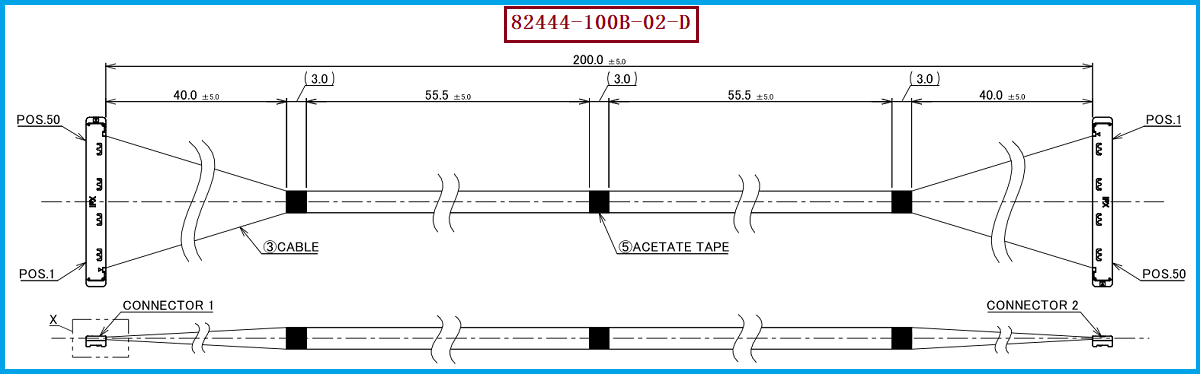

对于 I-PEX 82444-100B-02-D，200MM是非常重要的产品识别参数。高速MIPI信号经过线束传输时，线长会影响传播路径、传输时延以及整条链路的损耗表现，因此在原设计已经完成SI验证的情况下，不建议仅因为替代线束能够装配，就随意改变原有长度。与此同时，40AWG也不能简单理解成“越细越好”，线径需要与系统的高速传输性能、机械空间以及可靠性要求综合匹配。I-PEX官方CABLINE-SS资料显示，该系列支持AWG36、AWG38、AWG40及AWG42等Micro-Coaxial规格，其中AWG42被标注为特性阻抗不匹配，因此不同AWG规格不能脱离具体阻抗和系统要求直接互换。 对于采购人员来说，在进行第二供应商导入或国产替代时，建议将82444-100B-02-D、20373-R50T-06、50PIN、40AWG、200MM、1-N作为完整的规格条件，而不是仅以“MIPI线束”或“50PIN极细同轴线”作为采购描述。

四、选型和兼容与替代方案参考及建议

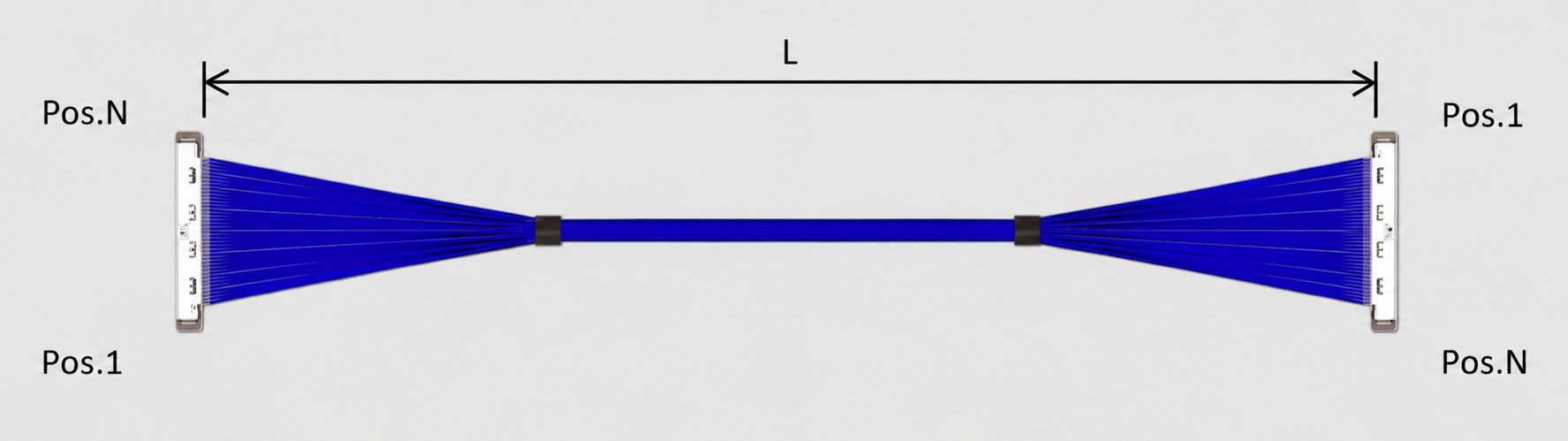

针对 I-PEX 82444-100B-02-D的兼容与替代，建议工程师首先确认原设备的连接器匹配关系、50PIN数量、0.4MM Pitch、40AWG线材、200MM长度以及1-N线位定义，再进一步验证线束的阻抗、插入损耗、回波损耗、串扰及实际MIPI信号质量。CABLINE-SS官方资料显示，其结构采用0.4MM Pitch，最大可支持50PIN，并针对高速数据传输进行设计，同时采用I-PEX独有的W-point接触结构以提升接触可靠性。 对于采购和研发共同进行的替代项目，更推荐采用“结构尺寸匹配→连接器端接匹配→线材规格匹配→样品验证→高速SI测试→可靠性验证→批量导入”的方式，而不是单纯依据外观或Pin数判断兼容性。我们公司可提供：I-PEX 82444-100B-02-D兼容替代线束方案，可围绕50PIN、40AWG、200MM、1-N等关键规格进行极细同轴线束开发制造，为客户提供国产替代、第二供应商及BOM降本所需的线束方案。

五、总结

对于MIPI高速接口而言，极细同轴线束实际上是整个信号链路中的重要组成部分。除了满足轻薄设备内部的空间布局要求之外，还需要在高速信号传输过程中尽可能保持阻抗连续、降低传输损耗和串扰，并保证连接器端接区域的稳定性。I-PEX官方CABLINE-SS资料将其定位为高速数据传输方案，并列出V-By-One US、HDMI、USB、eDP以及MIPI等参考应用；同时，I-PEX还指出Micro-Coaxial Cable能够帮助高速信号抵抗周边电磁干扰并保持信号完整性。 因此，对于需要进行MIPI摄像头、显示屏或其他高速模组连接的工程项目，I-PEX 82444-100B-02-D所对应的50PIN、40AWG、200MM、1-N规格具有较明确的工程参考价值。需要说明的是，CABLINE-SS支持MIPI属于产品系列的参考应用，并不意味着任意线长、任意线材结构都能够直接满足特定MIPI速率，最终仍应以具体系统的SI测试结果为准。我们公司可提供I-PEX 82444-100B-02-D兼容替代线束方案，从工程样品到批量制造，为客户提供稳定的极细同轴线束替代选择。

MIPI信号选择极细同轴线时，真正需要关注的不只是“线够不够细”，而是线材规格、阻抗匹配、传输损耗、线长、连接器、端接工艺及整机SI性能的综合匹配。针对 I-PEX 82444-100B-02-D，其核心规格可概括为50PIN + 40AWG + 200MM + 1-N + 0.4MM Pitch + 20373-R50T-06。对于工程师而言，应通过实际高速信号测试确认替代方案；对于采购人员而言，则应确保替代产品的关键BOM参数与原产品保持一致，从而降低替代导入风险。
