一、面向高速MIPI应用的极细同轴线束方案

随着智能终端、工业相机、AI视觉设备、显示模组等产品不断向高分辨率、高速率、小型化方向发展，MIPI CSI-2、MIPI DSI-2等高速接口对于连接线束的信号完整性、EMI控制、空间占用和布线灵活性提出了更高要求。MIPI D-PHY本身就是面向高性能摄像头和显示应用的高速物理层，强调高速、低功耗和较低EMI，而实际系统中的高速信号质量不仅取决于芯片和PCB设计，连接器、线缆以及整个互连通道同样会直接影响信号传输质量。 在这类应用中，极细同轴线具有独立屏蔽、阻抗可控、柔性较高以及适合高密度布线等特点：其中心导体负责信号传输，外导体提供屏蔽及回流路径，可以降低外部噪声对高速信号的影响，同时也有助于抑制信号向外辐射；I-PEX资料也指出，微同轴线在弯折状态下能够保持较稳定的电气特性，并且可以通过导体与外导体之间的结构控制阻抗。 因此，对于空间紧凑、信号速率高、对EMI和信号完整性较为敏感的MIPI摄像头及显示应用，极细同轴线往往比普通多芯线更容易兼顾高速传输、屏蔽性能、柔性布线和小型化之间的平衡。

二、I-PEX 82883-100B-02-D 20Pin极细同轴线束及关键规格

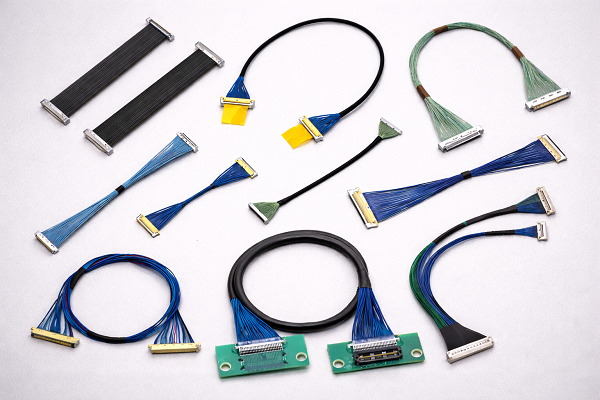

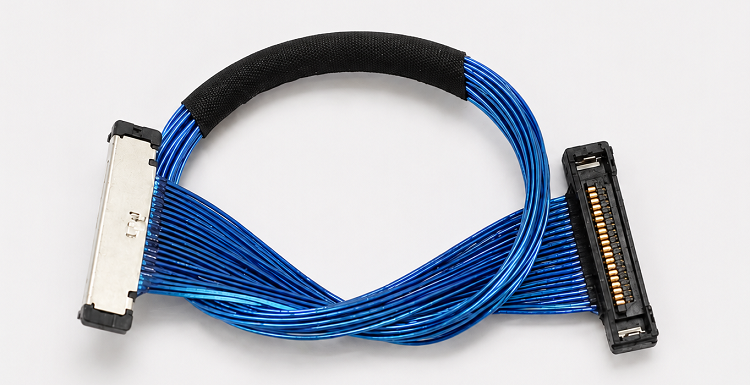

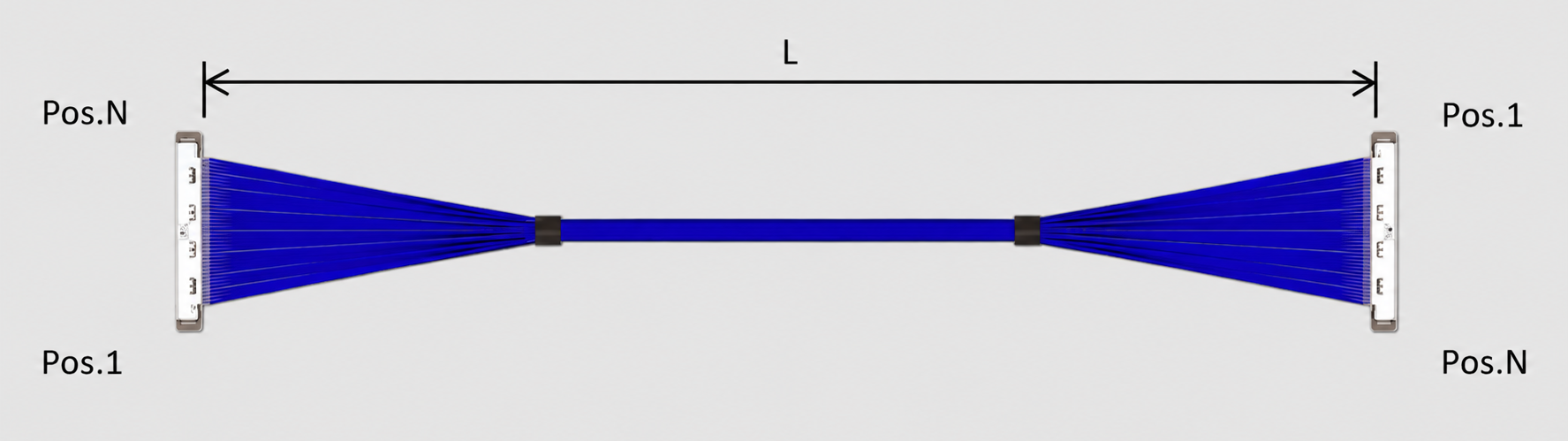

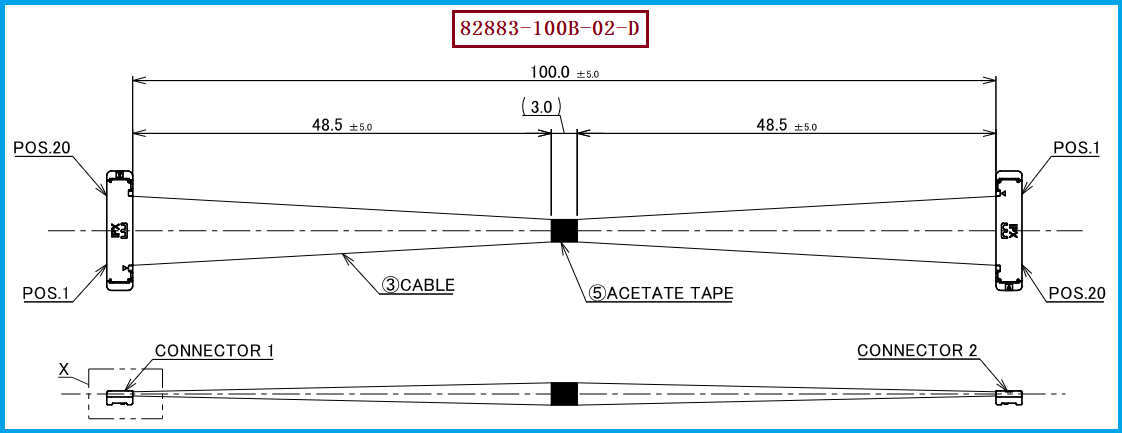

本方案对应的产品料号为 I-PEX 82883-100B-02-D，属于CABLINE®-SS 20Pin极细同轴线束产品。根据产品工程图，该线束总长度为 100.0±5.0mm，采用20根 AWG #40、50Ω、蓝色Micro-Coaxial Cable（极细同轴线），两端采用CABLINE-SS系列连接器组件，线材端连接器主体型号为 20373-R20T-06，配套金属盖型号为2182-020-03；对应的对配连接器型号为20374-R20E-31。该线束工程图同时给出了AC 250V耐压、DC 100V条件下绝缘电阻≥50MΩ以及最高80℃工作温度等要求，体现出其针对精密电子设备内部互连应用的工程化设计。需要特别注意的是，针对这款产品的线位定义，资料中存在“图纸Pin Assignment反序连接”与产品页面“1-N”描述的表达差异：你指定本次宣传所对应的线束线位定义为 1-N，因此在对外宣传及采购询价时建议明确标注“线位定义：1-N”，并以实际项目端的Pin Map和承认书作为最终生产依据，而不要仅凭连接器外观判断线序。I-PEX的资料也特别强调，高速线束的Pin Out、板端布局以及走线方式会因系统设计而不同，选型时应确认具体Pin Assignment。

三、为什么MIPI高速接口更关注极细同轴线？工程师与采购选型的关键点

对于工程师而言，MIPI高速接口采用极细同轴线的核心价值并不只是“线更细”，而是在有限空间内尽可能稳定地传输高速信号。高速数字信号在互连通道中会受到阻抗不连续、插入损耗、回波损耗、串扰以及EMI等因素影响；I-PEX资料指出，阻抗不匹配和较高的插入损耗可能导致高速数字信号眼图闭合，从而增加误码和数据丢失风险，因此需要关注线缆尺寸、长度、阻抗以及连接器端接质量。 极细同轴线通过中心导体、介质层和外导体构成相对稳定的传输结构，外导体同时提供屏蔽，使其特别适合摄像头、显示屏、转轴及其他高密度内部连接场景；同时，微同轴线具有较高柔性，可以满足狭窄、弯折及复杂走线空间的设计需求。 对采购人员而言，则应重点核对完整线束料号、Pin数量、线材规格、阻抗、线长、连接器型号、线位定义以及端接工艺，而不能只按照“20Pin CABLINE-SS”进行简单替换。尤其是进行国产替代或第二供应商开发时，建议以 I-PEX 82883-100B-02-D 作为目标规格进行一对一确认，并同步确认线材端连接器 20373-R20T-06、20Pin结构、Micro-Coaxial AWG40线材、50Ω阻抗、100mm长度及1-N线位定义等关键条件。我们公司可提供：82883-100B-02-D兼容替代线束方案，可根据客户实际产品结构、连接器配套关系、线长、Pin Map及高速信号要求，为客户提供极细同轴线束的打样、验证及批量制造支持。

四、选型和兼容与替代方案参考及建议

如果项目正在开发MIPI CSI-2摄像头、MIPI DSI-2显示、AI视觉模组或其他高速内部互连产品，建议工程师首先确认接口的实际信号速率、Lane数量、通道长度及系统阻抗要求，再确定极细同轴线规格和连接器组合；对于类似 I-PEX 82883-100B-02-D 的20Pin线束，则应重点核对“20Pin + AWG40 Micro-Coaxial + 50Ω + 100mm + CABLINE-SS连接器 + 1-N线位定义”这一整套组合条件，而不是只替换其中某一个零部件。对于兼容替代项目，建议样品阶段重点验证连接器机械配合、插拔可靠性、线束外形尺寸、弯折及布线空间，同时进行导通、绝缘、耐压以及高速信号完整性测试；对于高速MIPI应用，还应结合实际系统进行眼图、S参数、插入损耗、回波损耗和串扰等验证，因为最终高速性能取决于包括PCB、连接器、线缆和端接在内的完整信号通道。I-PEX也将Insertion Loss、Return Loss、VSWR以及串扰等作为高速Micro-Coaxial/Twinaxial Cable Assembly的重要评价指标。 因此，如果客户需要寻找原厂之外的兼容替代供应商，可以将 I-PEX 82883-100B-02-D 作为目标型号，从“连接器匹配＋线材规格＋线长尺寸＋线位定义＋电气性能＋高速信号完整性＋批量一致性”几个维度进行系统评估。我们公司可提供：I-PEX 82883-100B-02-D兼容替代极细同轴线束方案，面向工程样品验证、小批量试产以及批量生产需求，帮助客户降低单一供应来源风险，并提高项目选型和采购的灵活性。

五，总结

对于高速MIPI等对信号完整性要求较高的应用，极细同轴线束的价值在于将高速信号传输、阻抗控制、EMI屏蔽、柔性布线和小型化结合在一个精密互连方案中。以 I-PEX 82883-100B-02-D 为目标型号，其20Pin、AWG40 Micro-Coaxial Cable、50Ω、100mm以及CABLINE-SS连接器等规格，为工程师进行高速设备内部互连设计和采购人员进行兼容替代选型提供了明确的规格基准。对于需要国产替代、第二供应商或定制化极细同轴线束方案的客户，我们公司可围绕该型号开展兼容替代产品的设计、打样和制造，为高速摄像头、显示模组、AI视觉设备及其他高密度高速电子设备提供稳定可靠的极细同轴线束解决方案。

我是【线束线缆组件品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：王先生 18013280587（微信同号）。
