一、AR眼镜的图像模组为什么都选极细同轴线？

AR眼镜正在向轻量化、小型化和高分辨率显示方向发展，图像模组、显示模组与主控单元之间需要在非常有限的设备内部空间完成高速信号连接，这也是极细同轴线越来越受到工程师关注的重要原因。与普通导线相比，极细同轴线采用同轴结构，可以在非常细的线径条件下实现相对稳定的高速信号传输，并通过较高的布线密度满足AR眼镜内部紧凑空间的连接需求。对于AR眼镜而言，图像模组通常需要传输高速、连续的图像数据，如果连接线过粗，不仅会增加设备内部布线难度，也会对整机轻量化设计造成影响；而极细同轴线能够在“小尺寸、高密度、高速信号传输”之间取得更好的平衡。因此，在AR眼镜、微型显示设备、摄像头模组等应用中，工程师往往会优先考虑Micro-Coaxial Cable方案。I-PEX CABLINE®-SS系列本身就是面向小型化、高密度及高速信号连接应用的极细同轴连接器平台，其采用0.4mm Contact Pitch设计，可搭配多种Micro-Coaxial Cable，其中包括40AWG规格，为AR/VR设备内部高速信号连接提供了适合的连接器与线材组合。

二、83022-100B-01-D：35PIN高密度极细同轴线束方案

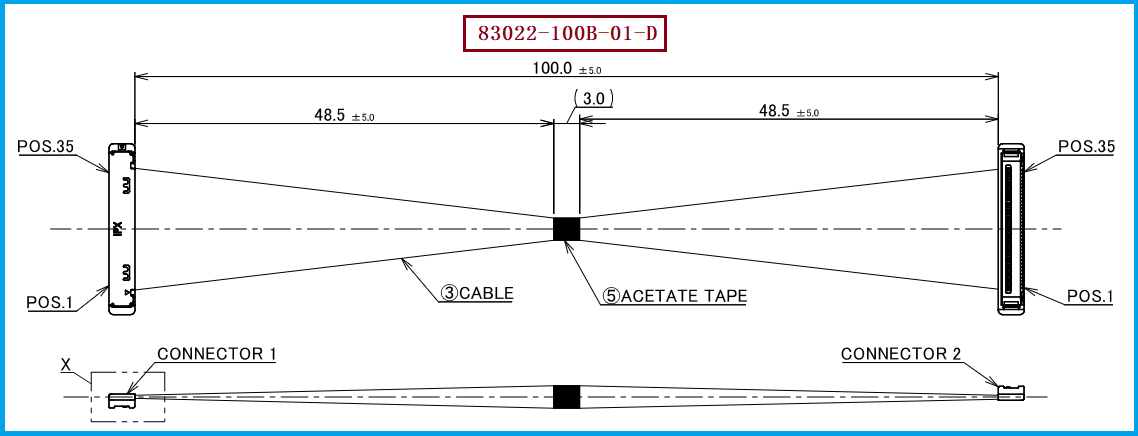

本次介绍的产品为I-PEX 83022-100B-01-D，属于CABLINE®-SS系列极细同轴线束，产品为35PIN、100mm、40AWG Micro-Coaxial Cable、1-1线位定义方案，适合需要高密度内部信号连接的精密电子设备。该线束使用的线材端连接器型号为20373-R35T-06，对应CABLINE®-SS 35PIN连接器结构，其连接器采用0.4mm间距，并可适配40AWG极细同轴线材。对于工程师来说，83022-100B-01-D的选型不能只看“35PIN”这一项，还需要同时确认线束长度、线位定义、连接器型号以及线材AWG规格，其中1-1线位定义尤其值得关注，即两端对应Pin按照同号关系进行连接。对于采购人员而言，在进行询价或寻找替代供应商时，建议完整注明I-PEX 83022-100B-01-D、20373-R35T-06、35PIN、0.4mm Pitch、40AWG等关键信息，以降低同系列不同长度或不同线位产品混淆的风险。需要注意的是，I-PEX官方资料中的CABLINE®-SS系列存在不同Pin数、不同长度及不同线位定义的产品，因此不能仅凭“CABLINE-SS 35P”判断两个产品可以直接互换。

三、选型和兼容与替代方案参考及建议

对于正在寻找I-PEX 83022-100B-01-D兼容产品、国产替代方案或第二供应商的工程师和采购人员，建议从“连接器+线材+线位+长度+结构尺寸”的完整匹配思路进行选型。首先确认线材端连接器是否为20373-R35T-06，并确认其35PIN、0.4mm Pitch结构以及与40AWG Micro-Coaxial Cable的适配关系；其次确认原线束为100mm长度及1-1线位定义，确保替代产品在装配尺寸和电气连接关系上与原产品保持一致。对于AR眼镜等空间高度受限、内部结构复杂的设备，还应进一步验证线束弯折路径、连接器安装空间、端部固定方式以及实际使用过程中可能产生的机械应力。如果替代产品用于高速图像信号传输，还需要根据实际系统对阻抗、信号完整性及传输性能进行样品验证，而不能只通过外观尺寸判断是否兼容。我们公司可提供：I-PEX 83022-100B-01-D兼容替代线束方案，专注于极细同轴线束的研发与生产制造，可根据客户提供的原装样品、工程图纸、产品料号或应用需求进行兼容替代开发，并围绕20373-R35T-06连接器、35PIN、0.4mm Pitch、40AWG极细同轴线材以及1-1线位等关键参数进行产品确认，为工程师提供样品验证与技术支持，为采购人员提供第二供应商导入、国产替代及批量采购解决方案。

四、专业极细同轴线束制造，为AR眼镜及精密电子设备提供替代选择

从AR眼镜的产品设计角度来看，图像模组需要兼顾高速信号传输、空间占用和整机轻量化，而极细同轴线束能够通过Micro-Coaxial结构和高密度连接方式满足这类应用对小型化和高速连接的综合需求。I-PEX 83022-100B-01-D采用35PIN设计，配套20373-R35T-06线材端连接器，连接器为0.4mm Pitch并可适配40AWG极细同轴线材，是工程师进行精密设备内部高速信号连接选型时值得关注的一类产品。对于采购人员而言，如果项目正在寻找原装线束的替代供应商，则应重点考察供应商是否具备40AWG极细同轴线材的端接制造能力、35PIN高密度连接器装配能力、线位控制能力以及批量生产一致性。我们公司可提供I-PEX 83022-100B-01-D兼容替代线束方案，可面向AR眼镜、VR设备、显示模组、摄像头模组及其他精密电子产品提供极细同轴线束制造与替代服务。总体而言，选择极细同轴线束并不只是为了“线更细”，而是为了在有限空间内同时解决高速信号传输、高密度布线和小型化设计等工程问题；而在兼容替代项目中，则需要从连接器、Pin数、Pitch、AWG、线位及整体装配要求进行综合验证，才能实现真正可靠的替代。

我是【线束线缆组件品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：王先生 18013280587（微信同号）。
